Замена ступичного подшипника на ВАЗ 2114 — важная процедура, требующая внимательности. В статье рассмотрим диагностику неисправности и пошаговую инструкцию по замене подшипника. Правильная замена подшипника продлит срок службы автомобиля и обеспечит безопасность на дороге, так как исправный подшипник влияет на стабильность и управляемость.
Диагностика неисправности
В некоторых ситуациях гудение может перерастать в вибрацию, что часто происходит при разрушении подшипника ступицы. В таком случае его замена становится необходимостью. Стоит отметить, что данный узел не является расходным материалом, и его замена не прописана в инструкции по эксплуатации. Эту процедуру выполняют только при обнаружении износа или повреждения подшипника ступицы. Проверить состояние узла достаточно просто. Для этого необходимо поднять колесо автомобиля, с которого доносятся подозрительные звуки, с помощью домкрата и выполнить следующие действия.
- Ухватитесь двумя руками за верхнюю и нижнюю части колеса и попытайтесь резко перемещать его вперед и назад относительно оси вращения. Перед этим желательно убедиться в надежной затяжке всех болтов, крепящих ступицу и стойку. Если во время проверки вы ощущаете люфт, это указывает на изношенный подшипник.
- Если люфта не наблюдается, попробуйте прокрутить колесо вперед и назад с различной скоростью. Неисправный подшипник обязательно проявит себя неприятным звуком. Иногда может возникнуть затруднение в вращении с подтормаживанием колеса в определенных положениях — все эти признаки указывают на неисправность ступичного подшипника.
Замена этого элемента на автомобиле ВАЗ 2114, несмотря на свою кажущуюся простоту, включает в себя несколько операций, которые лучше всего выполнять с использованием специального инструмента — съемника. Остальные действия не представляют сложности и заключаются в правильной разборке и последующей сборке узла.
Наличие съемника для выдавливания и запрессовки ступичного подшипника ВАЗ 2114 значительно упростит процесс и поможет сэкономить ваше время и силы. В противном случае вам придется выполнять дополнительные операции по разборке и выбиванию изношенных деталей. Для работы вам понадобятся следующие инструменты и материалы:
- набор накидных и рожковых ключей;
- накидная головка на 30 мм для откручивания гайки подшипника;
- круглогубцы с заостренными концами для снятия стопорных колец;
- баллонный ключ и домкрат;
- матерчатые перчатки;
- ветошь.
Для выполнения работ достаточно иметь ровную площадку, будь то гараж или просто улица. Замена этой детали не требует особых условий. Автомобиль следует зафиксировать, подложив под колесо, находящееся по диагонали от снимаемого, любые противооткатные средства.
Эксперты в области автосервиса подчеркивают важность своевременной замены ступичного подшипника на ВАЗ 2114. Этот элемент играет ключевую роль в обеспечении безопасности и стабильности автомобиля. При первых признаках износа, таких как шум или вибрация при движении, рекомендуется незамедлительно обратиться к специалистам. Профессиональная замена подшипника не только продлевает срок службы автомобиля, но и предотвращает более серьезные поломки, которые могут возникнуть из-за игнорирования проблемы. Кроме того, правильная установка нового подшипника обеспечивает надежность и комфорт вождения. Эксперты советуют проводить эту процедуру в условиях специализированного сервиса, где используются качественные запчасти и современное оборудование. Таким образом, соблюдение сроков замены подшипника — это залог безопасности и долговечности автомобиля.
https://youtube.com/watch?v=eiCrGef64tM

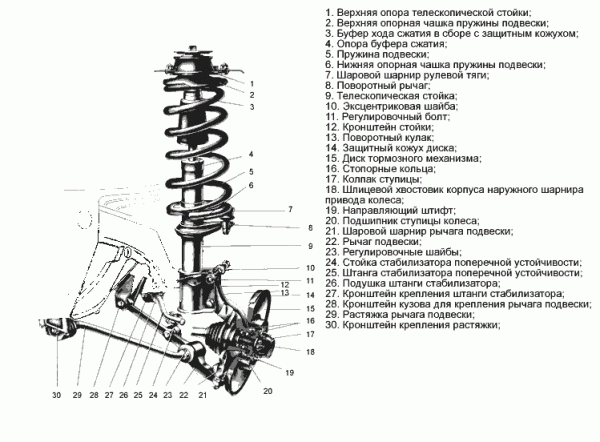

Инструкция по разборке ходовой части
Замена переднего ступичного подшипника — более трудоемкая операция, нежели заднего, поэтому в первую очередь рассмотрим ее. Перед тем как снимать колесо, лучше произвести операцию по ослаблению гайки ступицы. Для этого нужно убрать декоративный колпак и извлечь из гнезда металлический пыльник. Потом надеть накидную головку размером в 30 мм на гайку и с помощью ключа с рычагом ослабить ее. Теперь можно отпускать колесные болты и поднимать автомобиль домкратом.
Когда колесо снято, дальнейшей разборке препятствует тормозной суппорт. Поэтому его нужно демонтировать, открутив с внутренней стороны тормозного диска 2 болта и предварительно вытащив из него колодки. Чтобы при дальнейших манипуляциях суппорт не мешал, нужно отвести его в сторону и прикрепить мягкой проволокой или веревкой к нижнему рычагу. Теперь можно снять тормозной диск, вывернув 2 шпильки его крепления.
Когда гайка ступицы полностью выкручена, добраться к подшипнику мешает передняя полуось, которую надо вытащить из шлицевой части поворотного кулака. Для этого потребуется открутить два болта крепления шаровой опоры, тогда ШРУС свободно может выйти из своего гнезда. Остается только аккуратно выбить саму ступицу, для этого лучше использовать деревянную наставку и молоток. Обычно сильных ударов не требуется, ступица сидит в поворотном кулаке без всякого натяга и выбивается без проблем.
Существует и другой способ снятия ступицы, для этого используют 2 болта М12х1,25 длиной не менее 130 мм и снятый тормозной диск. Болты пропускают через 2 отверстия в диске по диагонали и вкручивают в ступицу, после чего резкими рывками сдвигают последнюю с места. Способ не всегда помогает, особенно если обойма старого разрушившегося подшипника после выпрессовки остается в поворотном кулаке, тогда его все равно придется откручивать и вынимать из шлицев ШРУСа.
Читайте также:
https://youtube.com/watch?v=1NyymSvbZAc
| Этап замены | Необходимые инструменты и материалы | Важные советы и рекомендации |
|---|---|---|
| Подготовка к работе | – Домкрат, подставки под автомобиль | – Выберите ровную, твердую поверхность для работы. |
| – Баллонный ключ | – Зафиксируйте автомобиль стояночным тормозом и подложите упоры под колеса. | |
| – Противооткатные упоры | – Заранее приобретите новый ступичный подшипник и сальники (если требуются). | |
| – WD-40 или аналогичное средство | – Очистите рабочую зону от грязи и пыли. | |
| Демонтаж колеса и тормозного суппорта | – Баллонный ключ | – Ослабьте гайки колеса до поднятия автомобиля. |
| – Ключи рожковые/накидные (на 17, 19) | – Поднимите автомобиль домкратом и установите на подставки. | |
| – Отвертка плоская | – Открутите гайки колеса и снимите его. | |
| – Щетка по металлу | – Открутите болты крепления тормозного суппорта и снимите его, не отсоединяя тормозной шланг. | |
| – Подвесьте суппорт на проволоке к пружине, чтобы не повредить тормозной шланг. | ||
| Снятие тормозного диска и ступицы | – Ключ рожковый/накидной (на 17) | – Открутите болты крепления тормозного диска (если есть). |
| – Молоток | – Снимите тормозной диск. | |
| – Зубило | – Открутите гайку ступицы (обычно на 30 или 32). Возможно, потребуется зафиксировать ступицу. | |
| – Съемник ступицы (желательно) | – Снимите ступицу с поворотного кулака. Возможно, потребуется использовать съемник или аккуратно выбить ступицу молотком через деревянный брусок. | |
| Выпрессовка старого подшипника | – Пресс (желательно) или тиски | – Зафиксируйте ступицу в тисках или на прессе. |
| – Набор оправок или подходящие по диаметру головки | – Используя пресс или тиски и подходящие оправки, выпрессуйте старый ступичный подшипник. | |
| – Молоток | – Если нет пресса, можно попробовать выбить подшипник молотком через оправку, но это менее безопасно и эффективно. | |
| Запрессовка нового подшипника | – Пресс (желательно) или тиски | – Очистите посадочное место подшипника от грязи и ржавчины. |
| – Набор оправок или подходящие по диаметру головки | – Аккуратно установите новый подшипник в посадочное место. | |
| – Смазка для подшипников | – Используя пресс или тиски и подходящие оправки, запрессуйте новый подшипник. Важно: давить только на внешнее кольцо подшипника, чтобы не повредить его. | |
| – Нанесите тонкий слой смазки на посадочное место перед запрессовкой. | ||
| Сборка в обратном порядке | – Ключи рожковые/накидные | – Установите ступицу на поворотный кулак. |
| – Динамометрический ключ | – Затяните гайку ступицы с рекомендуемым моментом (обычно 180-220 Нм). | |
| – Новая шплинт-гайка (если требуется) | – Зашплинтуйте гайку ступицы (если предусмотрено). | |
| – Установите тормозной диск и закрепите его. | ||
| – Установите тормозной суппорт и затяните болты крепления. | ||
| – Установите колесо и затяните гайки. | ||
| Проверка и завершение | – Домкрат | – Опустите автомобиль. |
| – Баллонный ключ | – Окончательно затяните гайки колеса. | |
| – Проверьте работу тормозов, несколько раз нажав на педаль. | ||
| – Совершите короткую тестовую поездку, прислушиваясь к посторонним звукам. | ||
| – Через 50-100 км пробега рекомендуется проверить затяжку гайки ступицы и гаек колеса. |
Интересные факты
Вот несколько интересных фактов о замене ступичного подшипника на ВАЗ 2114:
-
Специфика конструкции: Ступичный подшипник на ВАЗ 2114 имеет особую конструкцию, которая обеспечивает надежную работу даже при высоких нагрузках. Важно помнить, что при замене подшипника необходимо использовать только качественные запчасти, так как низкокачественные аналоги могут привести к быстрому износу и необходимости повторной замены.
-
Инструменты и подготовка: Для замены ступичного подшипника потребуется не только стандартный набор инструментов, но и специальные приспособления, такие как съемник подшипников. Правильная подготовка и наличие всех необходимых инструментов значительно ускоряют процесс и помогают избежать повреждений деталей.
-
Влияние на безопасность: Состояние ступичного подшипника напрямую влияет на безопасность автомобиля. Изношенный подшипник может привести к ухудшению управляемости, увеличению тормозного пути и даже к аварийным ситуациям. Поэтому регулярная проверка и своевременная замена подшипников являются важными аспектами обслуживания автомобиля.
https://youtube.com/watch?v=WKyNApvCl5c
Извлечение и установка новой детали
Сначала необходимо с помощью круглогубцев извлечь оба стопорных кольца, расположенные с обеих сторон подшипника. После этого можно переходить к его выпрессовке с использованием съемника. Этот инструмент состоит из двух чашек, соединенных длинной резьбовой шпилькой с головкой под ключ на 17 мм. Задняя чашка должна иметь больший диаметр, чем обойма подшипника, и ее следует упереть в поворотный кулак.
Переднюю чашку устанавливают с противоположной стороны на обойму, закручивают шпильку и начинают выдавливать подшипник из гнезда, вращая ключом за шток. Поскольку подшипник установлен с натягом, может потребоваться значительное усилие, чтобы сдвинуть обойму с места, и выполнять это на весу не очень удобно. Поэтому в начале лучше воспользоваться рычагом. После этого обойма будет выходить легче, и весь подшипник будет извлечен, что завершит процесс разборки.
Если съемника нет, замена подшипника также возможна, хотя и усложняется. Лучше всего полностью снять поворотный кулак, так как выбивать плотно сидящую обойму из гнезда на весу довольно сложно. Снятый узел фиксируется в тисках, и с помощью круглых наставок нужного диаметра и молотка старый подшипник выбивается, а на его место устанавливается новый.
Перед этим нужно тщательно очистить посадочное место ветошью, нанести тонкий слой густой смазки и установить одно стопорное кольцо с задней стороны. Новый подшипник следует аккуратно вложить в гнездо, избегая перекосов, затем приложить деревянную наставку по всей плоскости и аккуратно забить обойму в посадочное место точным ударом молотка.
-
Читайте также:
Полностью выполнить это с помощью деревянной наставки не удастся, когда край подшипника станет заподлицо с плоскостью посадочного гнезда. Для дальнейшей запрессовки можно использовать старую обойму в качестве наставки и ручные тиски. С их помощью обойму вдавливают до тех пор, пока не появится возможность установить второе стопорное кольцо.
После этого поворотный кулак можно вернуть на место. Замена с использованием съемника проходит значительно проще. Подшипник устанавливается в посадочное место поворотного кулака ровно, без перекосов. Затем на него надевается передняя чашка съемника, и работа продолжается так же, как при выдавливании.
Теперь передняя чашка, вращаясь ключом, будет запрессовывать обойму в гнездо, не забудьте установить стопорное кольцо. После того как подшипник будет на месте, устанавливается второе кольцо, и производится сборка всего узла подвески в обратной последовательности. В завершение работ рекомендуется проверить развал-схождение передних колес.

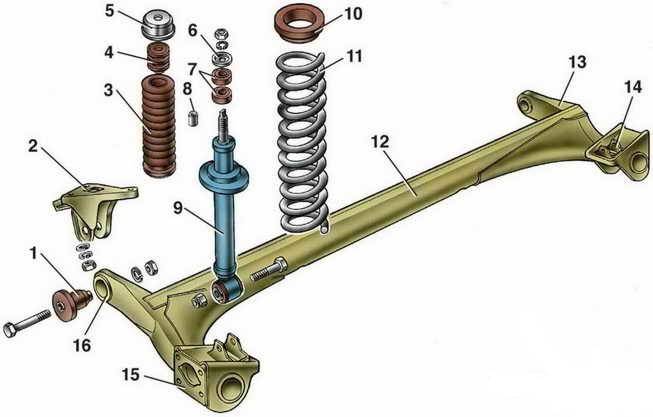

Особенности разборки ходовой части заднего колеса
Если вышел из строя ступичный подшипник заднего колеса, то его замена несколько проще и имеет ряд отличий.
- После снятия колеса откручивается и снимается тормозной барабан, затем выкручивается гайка ступицы головкой на 30 мм.
- Ступицу можно выпрессовать из посадочного гнезда, вкрутив в нее на место колесных болтов другие длиной 130 мм (М12х1,25), чтобы они концами упирались в болты крепления. Поочередно закручивая эти болты, снять ступицу.
Замена подшипника выполняется таким же образом, как и для переднего колеса, сборка всего узла происходит в обратной последовательности. Зачастую автолюбитель, выполняющий эту работу, сталкивается с проблемой, когда внутренняя обойма старого подшипника остается на ступице (переднее колесо) или на оси цапфы (заднее колесо). Наилучший способ стянуть обойму без повреждений и последствий — это использовать двухлапковый съемник.
Загнутые лапки зацепляют обойму с двух сторон, а шток посередине вкручивается, упираясь в центр цапфы, таким образом старая деталь стягивается с посадочного места. Такой вид съемника с двумя или тремя лапками достаточно распространен, при желании его можно найти у знакомых автолюбителей или приобрести в магазине. Это устройство многоцелевое и может впоследствии прийти на помощь в самой неожиданной ситуации.
Когда съемника найти не удается, нужно очень аккуратно сбивать обойму. Можно предварительно подрезать ее угловой шлифовальной машиной с отрезным кругом, а после этого наставить зубило и ударами молотка по нему сбить старую деталь. Если в результате этого на ступице или цапфе появились зазубрины, их нужно обязательно зачистить шкуркой, чтобы поверхность была гладкой. Такой метод не рекомендуется сегодня. Лучше отыскать или приобрести нужный съемник и с его помощью качественно и быстро выполнить работу собственными силами.
Проверка и обслуживание других компонентов после замены
После замены ступичного подшипника на ВАЗ 2114 крайне важно провести проверку и обслуживание других компонентов, чтобы обеспечить надежность и безопасность автомобиля. Пренебрежение этой процедурой может привести к преждевременному износу или повреждению других деталей. Рассмотрим основные моменты, на которые стоит обратить внимание.
1. Проверка тормозной системы
После замены ступичного подшипника необходимо проверить состояние тормозных колодок и дисков. Износ тормозных компонентов может негативно сказаться на управляемости автомобиля. Убедитесь, что колодки не имеют значительного износа, а тормозные диски не имеют трещин или глубоких борозд. Если есть сомнения, лучше заменить их на новые.
-
Читайте также:
2. Осмотр подвески
Подвеска автомобиля также требует внимания. Проверьте состояние амортизаторов, пружин и других элементов подвески. Обратите внимание на наличие течей масла из амортизаторов, а также на целостность резинок и втулок. Если вы заметили какие-либо повреждения, рекомендуется заменить изношенные детали.
3. Проверка состояния шлангов и трубок
Обязательно проверьте состояние тормозных шлангов и трубок. Они должны быть свободны от трещин, повреждений и коррозии. Если вы заметили какие-либо дефекты, замените шланги, чтобы избежать утечек тормозной жидкости.
4. Смазка и проверка подшипников колес
После замены ступичного подшипника стоит проверить и смазать подшипники колес. Это поможет избежать преждевременного износа и повысит срок службы. Убедитесь, что смазка равномерно распределена, и нет признаков перегрева или износа.
5. Проверка состояния шин
Не забудьте проверить состояние шин. Износ протектора, неравномерный износ или повреждения могут негативно сказаться на управляемости и безопасности. Если шины изношены, рекомендуется их заменить или провести балансировку.
6. Проверка развала-схождения
После выполнения всех вышеуказанных проверок и замен, обязательно проверьте развал-схождение колес. Неправильные углы установки колес могут привести к неравномерному износу шин и ухудшению управляемости. Регулярная проверка и корректировка развала-схождения помогут продлить срок службы шин и улучшить характеристики автомобиля.
В заключение, после замены ступичного подшипника на ВАЗ 2114 важно не только выполнить саму замену, но и провести комплексную проверку других компонентов автомобиля. Это позволит избежать дополнительных затрат на ремонт и обеспечит безопасность во время эксплуатации автомобиля.
Вопрос-ответ
Нужно ли делать схождение после замены ступичного подшипника?
После замены деталей в ступице необходимо по новой сделать развал-схождение передних колес.
Как понять, что нужно менять ступичный подшипник на ВАЗ 2114?
Основные признаки неисправности ступичных подшипников. В первую очередь стоит обратить внимание на появление нехарактерных шумов, которых вы раньше не слышали при езде на автомобиле. Если подшипник ступицы начинает гудеть в районе колес и при этом усиливается на поворотах, то проблема очевидна.
Какой момент затяжки ступичного подшипника?
Передняя ступица затягивается гайкой с усилием 200–250 Н·м.
-
Читайте также:
Что нужно делать после замены ступичного подшипника?
После ремонта стоит сделать развал-схождение заднего или переднего ступичного подшипника, улучшив управляемость авто, снизив расход топлива и износ шин.
Советы
СОВЕТ №1
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запчасти. Это включает в себя домкрат, ключи, отвертки, а также новый ступичный подшипник. Подготовив все заранее, вы сможете избежать ненужных задержек в процессе замены.
СОВЕТ №2
Обязательно ознакомьтесь с инструкцией по замене ступичного подшипника для вашей модели автомобиля. ВАЗ 2114 может иметь свои особенности, и следование рекомендациям производителя поможет избежать ошибок и повреждений.
СОВЕТ №3
Не забывайте о безопасности! Используйте надежные подставки под автомобиль после подъема его на домкрате, чтобы избежать несчастных случаев. Также рекомендуется работать в перчатках и защитных очках, чтобы защитить себя от возможных травм.
СОВЕТ №4
После завершения замены ступичного подшипника проведите тест-драйв, чтобы убедиться, что все работает корректно. Обратите внимание на шумы и вибрации, которые могут указывать на неправильную установку или необходимость дополнительной регулировки.
