Люфт в рулевом управлении

Люфт в рулевом управлении — распространенная проблема среди автомобилистов. Несмотря на простоту конструкции рулевого механизма, его исправная работа критически важна для безопасности и управляемости автомобиля. В этой статье рассмотрим, где может возникнуть люфт, факторы его появления и влияние на комфорт и безопасность вождения. Понимание этих аспектов поможет владельцам автомобилей своевременно выявлять и устранять неисправности, обеспечивая надежность рулевого управления.

Особенности конструкции и принцип работы руля автомобиля

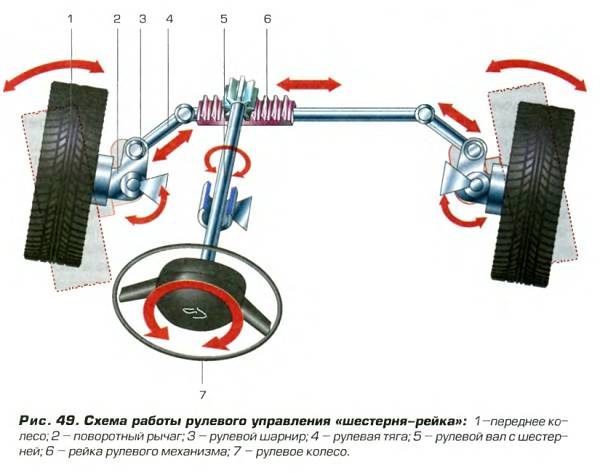

На легковых автомобилях наиболее распространённым является рулевое управление типа «шестерня-рейка». Этот механизм работает по принципу преобразования вращательного движения, которое осуществляет водитель, в поперечное перемещение, передающееся на управляемые колеса.

Ключевым элементом данного управления является рулевой механизм, где и происходит это преобразование. В его конструкции находится шестерня, которая жестко соединена с рулевой колонкой. Колонка обычно состоит из двух валов, соединённых карданной передачей. Один вал соединён с шестерней, а на конце второго располагается рулевое колесо.

При вращении шестерня, благодаря зубчатому зацеплению с рейкой, заставляет её двигаться внутри корпуса. К рейке прикреплены рулевые тяги, которые соединены с поворотными кулаками.

Процесс работы выглядит следующим образом. Если водителю нужно повернуть влево, он поворачивает рулевое колесо в эту сторону, что приводит к вращению шестерни влево через валы рулевой колонки. В результате шестерня, взаимодействуя с рейкой, начинает перемещать её вправо.

Рейка, двигаясь вправо, толкает тягу правого колеса и одновременно тянет тягу левого колеса. Тяги, соединённые с рулевыми кулаками, обеспечивают синхронный поворот колес влево. Чем больше водитель перемещает рейку вправо с помощью шестерни, тем под большим углом поворачиваются колеса.

На первый взгляд, всё кажется простым, однако количество соединений в рулевом управлении довольно велико – карданная передача в колонке, шестерня с рейкой, рейка с тягами и тяги с поворотными кулаками. Все эти соединения являются подвижными, поэтому со временем может возникнуть люфт.

Эксперты в области автомобильной техники отмечают, что люфт в рулевом управлении является серьезной проблемой, которая может негативно сказаться на безопасности и управляемости автомобиля. По их мнению, наличие люфта свидетельствует о износе или повреждении компонентов рулевой системы, таких как рулевая рейка или шаровые опоры. Это может привести к ухудшению реакции автомобиля на действия водителя, что особенно опасно на высоких скоростях или в условиях сложного дорожного движения. Специалисты рекомендуют регулярно проверять состояние рулевого управления и при обнаружении люфта незамедлительно обращаться в сервисный центр для диагностики и ремонта. Профилактика и своевременное устранение проблем помогут избежать более серьезных последствий и обеспечат безопасность на дороге.

Где может появиться люфт

Интересные факты

Вот несколько интересных фактов о люфте в рулевом управлении:

1. Опасность для безопасности: Люфт в рулевом управлении может значительно снизить управляемость автомобиля, особенно на высоких скоростях. Это может привести к непредсказуемому поведению автомобиля, что увеличивает риск аварий. Поэтому регулярная проверка и устранение люфта являются важными аспектами технического обслуживания.

2. Причины возникновения: Люфт может возникать из-за износа компонентов рулевого управления, таких как рулевые тяги, шаровые опоры и подшипники. Также он может быть вызван неправильной регулировкой или повреждением системы. Понимание причин люфта помогает в его диагностике и ремонте.

3. Методы диагностики: Для выявления люфта в рулевом управлении механики часто используют специальные инструменты, такие как рулевые тестеры, а также проводят визуальный осмотр и проверку на наличие люфта в различных соединениях. Некоторые автолюбители могут заметить люфт, просто покачивая рулевое колесо в положении “стоя”, что также является сигналом к необходимости проверки системы.

Видео: Как устранить ход руля (рулевого вала).

1. Рассмотрим все соединения. Карданная передача позволяет изменять угол наклона рулевой колонки, что повышает комфорт, хотя это не является ее основной функцией. Она также обеспечивает дополнительную безопасность при авариях, так как при ударе может изменить положение колонки, минимизируя риск травм для водителя. Эта карданная передача считается одним из самых надежных соединений в системе рулевого управления, однако в ней также может возникнуть люфт. Проверить наличие люфта в карданной передаче довольно просто: нужно одной рукой зафиксировать нижний вал, соединенный с шестерней, а другой рукой покрутить руль. Если вы заметите биение, стуки или даже малейшее вращение рулевого колеса, это может свидетельствовать о значительном износе или повреждении карданной передачи.

2. Второе соединение, которое является одним из самых критически важных, – это шестерня-рейка. Это соединение отвечает за преобразование вращательного движения в линейное движение рейки. Для точной передачи движения необходимо, чтобы зубья этих элементов правильно зацеплялись друг с другом. Поэтому в конструкцию механизма включен упор рейки, который прижимает её к шестерне. Рейка также движется по втулкам, что исключает ее колебания. Однако со временем втулки и зубья рейки с шестерней изнашиваются, что приводит к образованию люфта. В начале можно устранить зазоры, закручивая упор, но в конечном итоге потребуется ремонт механизма с использованием ремкомплектов.

3. Следующее соединение – это рулевые тяги, которые соединяются с рейкой. Тяги крепятся к рейке с помощью болтов. Чтобы тяги не передавали колебания от колес на механизм, на концах тяг со стороны рейки предусмотрены проушины с установленными сайлент-блоками. Эти резинотехнические элементы выполняют функцию демпфирования. Однако со временем, под воздействием окружающей среды, рабочих жидкостей автомобиля и химических реагентов с дороги, резина сайлент-блоков стареет и начинает расслаиваться. При обнаружении значительного износа этих сайлент-блоков, что обычно проявляется в виде громких стуков со стороны рулевого механизма, их необходимо просто заменить.

4. Последнее соединение в системе рулевого управления – это рулевые тяги и поворотный кулак. Для обеспечения подвижности этого соединения на концах тяг установлены рулевые наконечники. Эти наконечники представляют собой корпус, внутри которого находится шаровой палец. Благодаря полусферической форме пальца, он может изменять угол относительно корпуса. Палец плотно сидит в корпусе, но в процессе эксплуатации он изнашивается, что приводит к образованию люфта и стуков со стороны амортизационных стоек. При появлении люфта в наконечниках их необходимо заменить.

Как устранить ход руля (рулевого вала).

Видео: Диагностика рулевых тяг.

Диагностика рулевых тяг.

К чему может привести люфт в рулевом управлении

В процессе эксплуатации автомобиля важно регулярно проверять состояние рулевого управления. Даже незначительный люфт в одном из соединений может значительно увеличить нагрузку на всю систему, что в свою очередь ускоряет износ других компонентов. Кроме того, большое количество элементов в системе управления способствует увеличению колебаний люфта. Например, небольшой люфт в 0,1 мм в соединении рейка-шестерня может привести к заметным колебаниям (до нескольких миллиметров) управляемых колес.

Если же люфт будет наблюдаться во всех упомянутых соединениях, то так называемый суммарный люфт приведет к значительным колебаниям управляемых колес, что негативно скажется на управляемости автомобиля и может вызвать биение в рулевом колесе. Все это не только снижает комфорт при вождении и ускоряет износ шин, но и может стать причиной дорожно-транспортных происшествий.

Что нужно предпринять

Чтобы этого избежать нужно периодически проверять состояние всех узлов рулевого механизма, а также всех пыльников, ведь пыль, попавшая внутрь, станет первой причиной износа и появления люфта.

Ещё кое-что полезное для Вас:

• Почему на панели приборов горит лампочка давления масла?
• Знак аварийной остановки нового образца
• Почему не заводится двигатель? — список причин

Видео: СТУКИ В РУЛЕВОМ

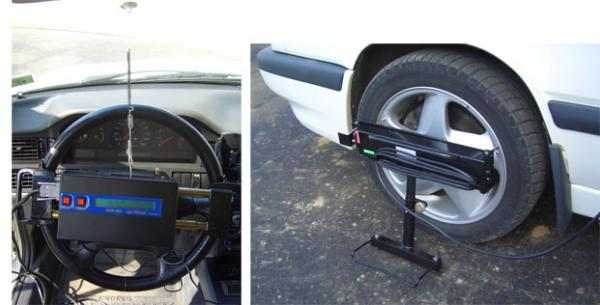

Проверка всех соединений начинается с карданной передачи рулевой колонки. Затем следует оценить состояние шестерен и рейки. Один из методов проверки заключается в измерении свободного хода рулевого колеса. Однако можно также просто с помощью упора отрегулировать положение рейки относительно шестерни, что позволит устранить люфт в этом узле.

Для проверки рейки с тягами и тяг с поворотным кулаком вам понадобится монтировка. С ее помощью следует раскачивать соединения. Наличие свободного хода и стуков, если они присутствуют, может свидетельствовать о износе сайлент-блоков или рулевых наконечников.

Кроме того, само рулевое управление может сигнализировать о наличии люфта. Обычно износ проявляется в виде стуков. Также люфт может проявляться через повышенные вибрации и биения в рулевом колесе.

Важно помнить, что причиной биений в рулевом колесе и стуков могут быть не только проблемы с рулевым управлением, но и с подвеской. Поэтому рекомендуется проводить диагностику как рулевого механизма, так и подвески одновременно.

При обнаружении даже незначительного люфта в одном из соединений его следует немедленно устранить, чтобы избежать дальнейшего износа рулевого управления.

Своевременная диагностика рулевого управления и устранение даже малейшего люфта не только продлевает срок службы всех компонентов данного узла, но и обеспечивает точность управления автомобилем.

СТУКИ В РУЛЕВОМ

Профилактика и регулярное обслуживание рулевого управления

Профилактика и регулярное обслуживание рулевого управления являются ключевыми аспектами обеспечения безопасности и надежности автомобиля. Правильное функционирование рулевого механизма не только влияет на комфорт вождения, но и играет важную роль в предотвращении аварийных ситуаций. В этой части статьи мы рассмотрим основные мероприятия, которые помогут поддерживать рулевое управление в исправном состоянии.

Первым шагом в профилактике является регулярная проверка состояния рулевого управления. Это включает в себя осмотр всех компонентов системы: рулевых тяг, наконечников, рейки и других элементов. Важно обращать внимание на наличие износа, трещин или других повреждений, которые могут привести к ухудшению работы рулевого механизма.

Кроме визуального осмотра, необходимо также проверять уровень жидкости в гидроусилителе руля (если он предусмотрен). Низкий уровень жидкости может привести к перегреву системы и, как следствие, к ее выходу из строя. Рекомендуется проверять уровень жидкости не реже одного раза в месяц и при каждой замене масла.

Еще одним важным аспектом является регулировка углов установки колес. Неправильные углы могут привести к неравномерному износу шин и ухудшению управляемости автомобиля. Регулярная проверка и корректировка углов установки колес должны проводиться в специализированных сервисах с использованием соответствующего оборудования.

Также стоит обратить внимание на состояние рулевого колеса и обивки. Износ или повреждение этих элементов может не только снизить комфорт вождения, но и затруднить управление автомобилем. В случае обнаружения повреждений рекомендуется заменить или отремонтировать рулевое колесо.

Не менее важным является и контроль за состоянием подвески автомобиля. Изношенные амортизаторы и пружины могут негативно сказаться на работе рулевого управления, так как они влияют на устойчивость автомобиля на дороге. Регулярная проверка подвески и ее обслуживание помогут предотвратить проблемы с рулевым управлением.

Наконец, стоит отметить, что профилактика и регулярное обслуживание рулевого управления должны проводиться не только в рамках планового техобслуживания, но и при возникновении любых подозрений на неисправности. Если вы заметили изменения в работе рулевого механизма, такие как стуки, скрипы или изменения в усилии на руле, не откладывайте визит в сервис. Чем раньше будет выявлена проблема, тем легче и дешевле будет ее устранение.

Таким образом, регулярное обслуживание и профилактика рулевого управления являются залогом безопасного и комфортного вождения. Следуя рекомендациям и проводя необходимые проверки, вы сможете значительно продлить срок службы рулевого механизма и обеспечить надежность вашего автомобиля.

Вопрос-ответ

Какой люфт должен быть у руля?

Согласно ПДД, допустимое значение свободного хода рулевого колеса – 10 градусов или 30 миллиметров. Любое отклонение от данной нормы считается поломкой – следует устранить её, предварительно проведя комплексную диагностику автомобиля.

Можно ли ездить с люфтом руля?

Ездить с люфтом руля не рекомендуется, так как это может указывать на проблемы с рулевым управлением, что может привести к ухудшению управляемости автомобиля и повышенному риску аварий. Лучше всего обратиться к специалисту для диагностики и устранения проблемы.

Чем опасен люфт руля?

Слишком низкий показатель зазора плохо сказывается на комфорте управления автомобилем. И самая главная опасность – потеря контроля над автомобилем. При сильном зазоре приходится постоянно крутить руль, чтобы направить машину в нужное положение.

Советы

СОВЕТ №1

Регулярно проверяйте состояние рулевого управления. Обратите внимание на люфт, который может возникнуть из-за износа деталей. Если вы заметили, что руль начинает “блуждать” или требует больших усилий для управления, это может быть признаком необходимости замены или регулировки компонентов.

СОВЕТ №2

Не игнорируйте звуки, исходящие от рулевого управления. Если вы слышите скрипы, стуки или другие необычные звуки при повороте руля, это может указывать на проблемы с подшипниками или другими элементами. Обратитесь к специалисту для диагностики и ремонта.

СОВЕТ №3

Проверяйте уровень жидкости в системе рулевого управления. Низкий уровень жидкости может привести к ухудшению работы гидроусилителя и увеличению люфта. Регулярно контролируйте уровень и при необходимости доливайте жидкость, следуя рекомендациям производителя.

СОВЕТ №4

Обращайтесь к профессионалам для диагностики и ремонта. Если вы не уверены в своих навыках или не можете самостоятельно определить причину люфта, лучше доверить эту задачу квалифицированным механикам. Это поможет избежать серьезных проблем и обеспечит безопасность на дороге.
