Лямбда-зонд: устройство, замена, ремонт

Лямбда-зонд – ключевой элемент системы управления двигателем, контролирующий уровень кислорода в выхлопных газах и оптимизирующий сгорание топлива. Его работа влияет на эффективность двигателя, расход топлива и выбросы вредных веществ. В статье рассмотрим устройство лямбда-зонда, его функции и дадим рекомендации по замене и ремонту, что поможет автолюбителям поддерживать автомобили в исправном состоянии и избежать дорогостоящих поломок.

Устройство

Уникальная характеристика устройства — использование термостойких материалов, что позволяет лямбда-зонду работать при высоких температурах.

Датчик состоит из двух электродов:

• Внешний — выполнен из платины, что обеспечивает высокую чувствительность к кислороду благодаря свойствам этого металла.
• Внутренний — изготовлен из циркония.

Лямбда-зонд установлен так, что через него проходят выхлопные газы. При движении газов внешний электрод захватывает кислород, изменяя мощность между электродами: чем больше кислорода, тем выше мощность.

Циркониевый сплав работает в диапазоне температур от 300 до 1000 градусов Цельсия. Датчик оснащен подогревателем, который повышает температуру при холодном старте двигателя.

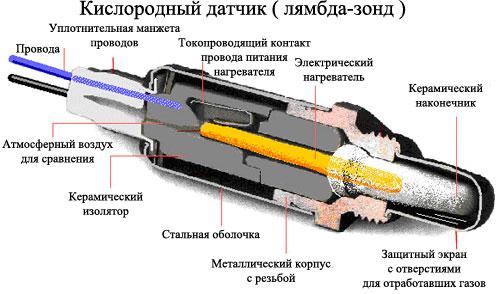

Конструкция лямбда-зонда включает:

• металлический корпус с нарезной резьбой для крепления;
• керамический изолятор;
• уплотнительное кольцо;
• специальные уплотнители для проводки;
• защитный чехол с вентиляционным отверстием;
• токопроводящий контакт;
• керамический наконечник;
• спиральный элемент в резервуаре;
• защитный щиток с выпускным отверстием для отработанных газов.

Лямбда-зонд является ключевым элементом системы управления двигателем, отвечающим за измерение содержания кислорода в выхлопных газах. Эксперты отмечают, что его правильная работа критически важна для оптимизации топливной эффективности и снижения выбросов вредных веществ. Устройство состоит из чувствительного элемента, который реагирует на изменения концентрации кислорода, и электроники, преобразующей сигналы в данные для ЭБУ.

Замена лямбда-зонда может потребоваться при ухудшении его показателей, что часто проявляется в увеличении расхода топлива или появлении ошибок в системе. Специалисты рекомендуют проводить диагностику на регулярной основе, чтобы избежать более серьезных поломок. Ремонт лямбда-зонда, как правило, нецелесообразен, так как стоимость нового устройства часто оказывается ниже затрат на восстановление. Важно выбирать качественные запчасти, чтобы обеспечить надежную работу двигателя и продлить срок службы автомобиля.

НЕ СПЕШИ МЕНЯТЬ Лямбда-зонд. Пока не посмотришь это видео

Принцип работы

ЭБУ отвечает за дозировку подачи топлива и подает в систему впрыска (форсунки) сигнал о нужном количестве смеси для камеры сгорания в режиме реального времени. Кислородный датчик здесь служит устройством обратной связи – обеспечивает правильный баланс между кислородом и топливом, которые вступая в процесс взаимодействия, попадают в камеру сгорания.

От правильного соотношения горючей смеси зависит экологическая/экономическая составляющая силового агрегата.

Современные экологические стандарты требуют от выпускной системы автомобиля наличие каталитического нейтрализатора, а также кислородный датчик (два). Подобная комбинация наносит минимум вреда атмосфере.
Кислородный датчик может быть:

• двухточечный. Два электрода составляют основу устройства. Определяет процент воздушной массы в горючей смеси по показателям концентрации кислорода в выхлопных газах;
• широкополосный. Современный вариант. Информация получается посредством использования силы тока при закачивании.

Такой датчик имеет следующую конструкцию:

• двухточечный керамический элемент;
• закачивающий элемент (тоже из керамики) механически поглощает в себя кислород, используя определенную силу тока с постоянным напряжением (450 мВ). При уменьшении концентрации кислорода возрастает напряжение между электродами и на ЭБУ поступает соответствующий сигнал. На основании поступающих сигналов ЭБУ образует ток определенной мощности на закачивающем устройстве, который руководит процессом попадания кислорода в измерительный зазор. Величиной мощности тока является уровень концентрации воздуха в выхлопе.

Интересные факты

Вот несколько интересных фактов о лямбда-зонде:

1. Принцип работы: Лямбда-зонд, или кислородный датчик, работает на основе электрохимической реакции. Он измеряет содержание кислорода в выхлопных газах автомобиля, что позволяет системе управления двигателем оптимизировать соотношение воздух-топливо. Это помогает не только улучшить эффективность работы двигателя, но и снизить уровень выбросов вредных веществ.

2. Типы лямбда-зондов: Существует несколько типов лямбда-зондов, включая одно- и двухкомпонентные. Однокомпонентные датчики используются в более старых автомобилях, тогда как двухкомпонентные (или широкополосные) обеспечивают более точные измерения и используются в современных системах управления двигателем, что позволяет улучшить экономию топлива и снизить выбросы.

3. Признаки неисправности: Неисправный лямбда-зонд может проявляться через различные симптомы, такие как увеличение расхода топлива, потеря мощности двигателя, нестабильная работа на холостом ходу и появление ошибок в системе диагностики (например, кодов ошибок P0130-P0167). Регулярная проверка и замена лямбда-зонда могут значительно продлить срок службы двигателя и улучшить его производительность.

Как и чем почистить лямбда зонт и снизить расход топлива

Неисправности: причины

Кислородный датчик может работать неправильно из-за внешних факторов и недостаточного ухода за автомобилем.
Основные причины неисправности:

• попадание тосола или тормозной жидкости внутрь корпуса датчика;
• использование неподходящих химических средств для очистки корпуса;
• высокая концентрация свинца в топливе;
• перегрев корпуса устройства, вызванный:
  1. некачественным топливом;
  2. неисправным датчиком охлаждающей жидкости;
  3. проблемами с регулятором давления;
  4. изношенным топливным фильтром.

Из-за этих факторов в камеру сгорания двигателя попадает загрязненное топливо.

Последствия неисправности

Неисправный лямбда-зонд влияет на характеристики двигателя, в результате чего появляется:

• неустойчивость работы силового агрегата (плавают обороты, авто дергается при движении);
• повышенный расход топлива;
• неправильная работа каталитического нейтрализатора;
• высокий уровень вредных выбросов в атмосферу.

Диагностика

Как проверить лямбда-зонд? Функционирование устройства можно оценить визуально. Для этого выполните следующие шаги:

• Проверьте входные разъемы проводки – соединения должны быть надежными.
• Осмотрите датчик на наличие сажи и блестящих отложений (серых и белых).

Возможные визуальные признаки:

• Сажа. Образуется из-за неисправности нагревателя или сгорания обогащенной топливно-воздушной смеси. Загрязненный датчик медленно реагирует на состав выхлопных газов.
• Блестящий осадок. Указывает на высокий уровень свинца в топливе. Необходимо заменить устройство, чтобы избежать повреждения катализатора.
• Белые и серые отложения. Могут возникнуть из-за использования присадок в топливе или моторном масле, что также требует замены.

Существует способ проверки лямбда-зонда с помощью приборов. Для проверки с цифровым вольтметром (в режиме постоянного тока) выполните следующие шаги:

1. Прогрейте двигатель до рабочей температуры.
2. Найдите кислородный датчик под капотом.
3. Осмотрите его. При наличии сажи или других отложений потребуется замена.
4. Убедитесь в отсутствии повреждений.
5. Запустите двигатель, отсоединив устройство от разъемов и подключив его сигнальный провод к вольтметру.
6. Увеличьте обороты двигателя до 2500 об/мин и уберите ногу с педали газа.
7. Извлеките вакуумную трубку из регулятора давления топлива.

Работоспособность устройства определяется показаниями вольтметра: если значение 0,8 В и ниже, это указывает на неисправность. В этом случае проведите диагностику состава горючей смеси с помощью вакуумной трубки для создания затягивания воздуха.

Исправное устройство должно показывать значения около 0,2 В (или ниже). Если эти показатели не достигаются, требуется замена.

Замена

Лямбда-зонд меняется только на остывшем моторе и выключенном зажигании. Новое устройство должно иметь маркировку, аналогичную старому.
Процесс разделен на несколько этапов:

1. Отсоединить проводку от устройства;
2. Выкрутить неисправный компонент при помощи гаечного ключа;
3. Ввинчивается новый.На его место вкручивается новый.
   При работе соблюдать осторожность во избежание повреждения резьбы.
4. Подключаются провода и диагностируется исправная функциональность устройства.

Что с кислородным датчиком (лямбда зонд)? Ремонт Калины.

Рекомендации по выбору лямбда-зонда

При выборе лямбда-зонда необходимо учитывать несколько ключевых факторов, которые помогут обеспечить правильную работу системы управления двигателем и продлить срок службы автомобиля. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.

1. Совместимость с автомобилем

Первым шагом в выборе лямбда-зонда является проверка его совместимости с вашим автомобилем. Разные модели автомобилей могут требовать разные типы лямбда-зондов, поэтому важно знать марку, модель и год выпуска вашего транспортного средства. Рекомендуется обращаться к руководству пользователя или консультироваться с профессионалами, чтобы убедиться, что вы выбираете правильный компонент.

2. Тип лямбда-зонда

Существует несколько типов лямбда-зондов, включая одно- и двухканальные, а также зондов с нагревателем и без него. Лямбда-зонды с нагревателем обеспечивают более быструю реакцию на изменения в составе выхлопных газов, что особенно важно для современных автомобилей с системой управления двигателем. Выбор типа зонда зависит от конструкции вашего автомобиля и требований к его работе.

3. Качество и производитель

При выборе лямбда-зонда стоит обратить внимание на производителя. Известные бренды, такие как Bosch, Denso, NGK и другие, часто предлагают более надежные и долговечные компоненты. Хотя цена может быть выше, качественные детали могут сэкономить вам деньги на ремонте в будущем. Также стоит обратить внимание на отзывы других автовладельцев и рекомендации специалистов.

4. Цена

Цена лямбда-зонда может варьироваться в широких пределах в зависимости от производителя, типа и характеристик. Не стоит выбирать самый дешевый вариант, так как это может привести к быстрому выходу из строя и необходимости повторной замены. Однако и слишком высокая цена не всегда гарантирует качество. Рекомендуется искать оптимальное соотношение цены и качества.

5. Гарантия и возврат

Перед покупкой лямбда-зонда уточните условия гарантии. Надежные производители обычно предлагают гарантию на свои изделия, что свидетельствует о высоком качестве продукции. Также стоит узнать о возможности возврата или обмена в случае, если зонд не подошел или оказался неисправным.

6. Установка

Некоторые лямбда-зонды требуют профессиональной установки, особенно если у вас нет опыта работы с автомобилями. Если вы не уверены в своих силах, лучше обратиться к специалистам. Неправильная установка может привести к неправильной работе системы управления двигателем и другим проблемам.

Следуя этим рекомендациям, вы сможете выбрать качественный и надежный лямбда-зонд, который обеспечит стабильную работу вашего автомобиля и снизит риск возникновения проблем с системой управления двигателем.

Вопрос-ответ

Можно ли починить лямбда-зонд самостоятельно?

Неисправный лямбда-зонд можно заменить самостоятельно, но лучше обратиться в сервис, где сперва проведут диагностику. В случае необходимости заменят деталь на новую и удалят диагностические коды.

Как ведет себя машина с неисправным лямбда-зондом?

Неисправности по лямбда-зонду. Автомобиль непроизвольно дёргается. Нехарактерные для двигателя хлопки. Понижение мощности двигателя. Замедленная реакция двигателя на педаль газа.

Сколько стоит починить лямбда-зонд?

Стоимость в руб. Итого, стоимость замены кислородного датчика (лямда-зонд) в нашем сервисе лежит в диапазоне от 1000 до 2000 рублей.

Что будет, если снять фишку с лямбда-зонда?

Если изъять, удалить или отключить этот лямбда-зонд, то блок управления не сможет правильно рассчитывать состав смеси и будет ее излишне богатить или беднить. При слишком богатой смеси двигатель потеряет мощность. Остатки топлива будут догорать уже в выхлопе и быстро выведут из строя катализатор.

Советы

СОВЕТ №1

Перед заменой лямбда-зонда обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем могут быть указаны специфические рекомендации по замене и обслуживанию, а также информация о необходимых инструментах.

СОВЕТ №2

При замене лямбда-зонда используйте только оригинальные или качественные аналоги, чтобы избежать проблем с совместимостью и долговечностью. Некачественные детали могут привести к неправильной работе системы управления двигателем.

СОВЕТ №3

Обратите внимание на состояние проводки и разъемов, связанных с лямбда-зондом. Часто проблемы с работой зонда могут быть вызваны поврежденными проводами или корродированными контактами, поэтому их проверка должна быть частью процесса диагностики.

СОВЕТ №4

Если вы не уверены в своих силах, лучше обратиться к профессионалам для замены или ремонта лямбда-зонда. Неправильная установка может привести к серьезным проблемам с двигателем и увеличению расхода топлива.
