Ходовая часть автомобиля ВАЗ 2114 обеспечивает комфорт и безопасность при движении. В статье рассмотрим конструктивные особенности передней и задней подвески, а также принцип их работы. Эти знания помогут владельцам лучше понять функционирование автомобиля и дадут рекомендации по ремонту и обслуживанию ходовой части, что способствует продлению срока службы и улучшению эксплуатационных характеристик.
Устройство передней подвески
Тип подвески — независимый, телескопический. Рассмотрим подробнее ключевые компоненты и элементы передней подвески ВАЗ 2114.
- Основным элементом является передняя стойка, которая представляет собой единый узел с пружиной цилиндрической формы, поворотным подшипником, а также верхней и нижней опорными чашками. Нижняя часть стойки крепится к поворотному кулаку ступицы, а верхняя — к кузову с помощью трех болтов, при этом верхняя чашка упирается в стакан. Стойка также оснащена поворотным кулаком для соединения с пальцем рулевой тяги.
- Передняя ступица включает в себя шаровую опору, двухрядный подшипник, тормозной диск и суппорт. Шаровая опора надежно прикреплена к нижнему рычагу подвески, а палец опоры вставляется в специальное место снизу ступицы и фиксируется гайкой.
- Нижний рычаг подвески соединен с растяжкой, которая с обеих сторон прикрепляется к лонжерону кузова с помощью двух кронштейнов. С одной стороны растяжки расположен узел крепления стабилизатора поперечной устойчивости, где зафиксирован один из его концов. Второй конец стабилизатора соединен с растяжкой подвески второго переднего колеса, что обеспечивает их взаимосвязь.

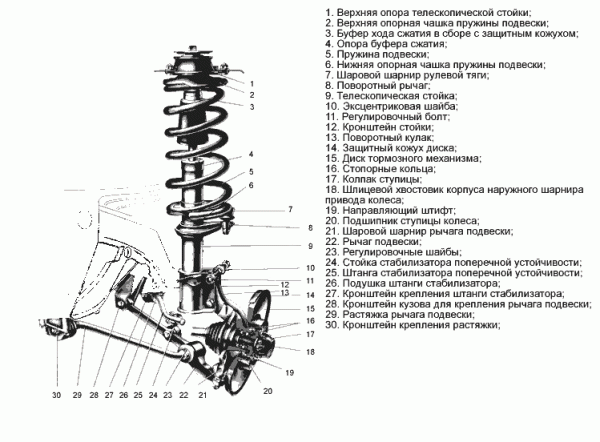

Схема передней подвески представлена на рис. 1. Передняя ходовая часть функционирует следующим образом: стойка с пружиной выполняет роль опорного и амортизирующего элемента для переднего колеса. Растяжка и нижний рычаг поддерживают весь узел снизу, предотвращая его смещение вдоль оси автомобиля.
Поворот колеса осуществляется с помощью рулевой тяги, которая тянет за ушко на стойке, поворачивая весь узел. При этом верхняя часть вращается на опорном подшипнике, а нижняя — на шаровой опоре. Стабилизатор поперечной устойчивости связывает подвеску с обеих сторон, обеспечивая ее синхронную работу.
Эксперты отмечают, что ходовая часть ВАЗ 2114 обладает рядом конструктивных особенностей, которые обеспечивают баланс между комфортом и управляемостью. Передняя подвеска выполнена по схеме МакФерсон, что позволяет добиться хорошей устойчивости на дороге и простоты в обслуживании. Задняя подвеска, в свою очередь, использует полунезависимую конструкцию, что способствует улучшению сцепления с дорогой и снижению боковых колебаний при маневрировании.
Кроме того, специалисты подчеркивают, что использование простых и доступных материалов в конструкции ходовой части делает ремонт и замену деталей более экономичными для владельцев. Однако, несмотря на эти преимущества, некоторые эксперты указывают на необходимость регулярного обслуживания, чтобы избежать преждевременного износа элементов подвески. В целом, ходовая часть ВАЗ 2114 демонстрирует надежность и практичность, что делает автомобиль популярным среди автомобилистов.
https://youtube.com/watch?v=SyJepsR6ICQ
Конструкция задних элементов
Тип подвески — зависимый, на жесткой поперечной неразрезной балке. Элементы конструкции задней подвески и способы их соединения в автомобиле ВАЗ 2114 такие.
- Основанием является поперечная балка. Конструкция сварная, в форме буквы «Н», только с длинной поперечиной. Два передних конца балки закреплены на кронштейнах, прикрученных к задним лонжеронам автомобиля. Способ соединения с кронштейнами — шарнирный, на резинометаллических втулках. Задние концы балки имеют посадочные фланцы для колесных ступиц. Ступицы крепятся к фланцу болтами, на них смонтированы защитный кожух, тормозной цилиндр и колодки. Внутри ступицы находится двухрядный радиальный подшипник. Сверху на колодки насажен тормозной барабан и зафиксирован на ступице направляющими шпильками.
- К задним концам балки с другой стороны от ступиц крепится нижний конец стойки с пружиной цилиндрического типа. Верхний конец амортизатора упирается в стакан, приваренный к кузову, через резиновую проставку.

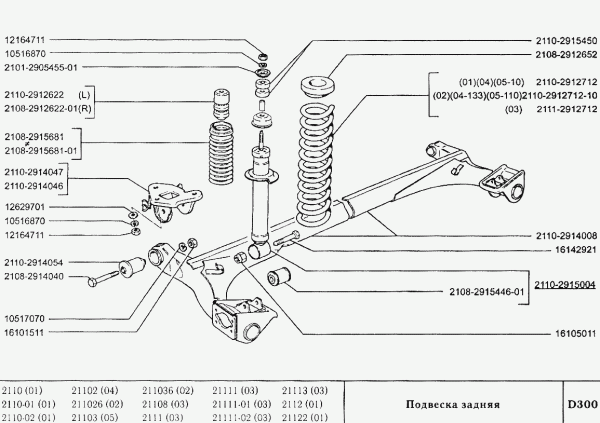

Схема задней подвески представлена на рис. 2. Задняя ходовая часть автомобиля ВАЗ 2114 действует следующим образом: поперечная балка работает как качающийся маятник, крепления к лонжеронам не позволяют ей двигаться вдоль оси машины. Закрепленные на противоположном конце маятника стойки с пружинами ограничивают его ход вверх-вниз и служат для колес амортизирующим и частично опорным элементом.
| Элемент ходовой части | Конструктивная особенность | Назначение |
|---|---|---|
| Передняя подвеска | Независимая, типа МакФерсон | Обеспечение комфорта и управляемости, гашение колебаний |
| Задняя подвеска | Полузависимая, с продольными рычагами и поперечной балкой | Улучшение устойчивости и управляемости, снижение неподрессоренных масс |
| Амортизаторы | Гидравлические, телескопические | Смягчение ударов и колебаний, обеспечение постоянного контакта колес с дорогой |
| Пружины | Винтовые, цилиндрические | Поддержание дорожного просвета, гашение колебаний |
| Стабилизатор поперечной устойчивости | Торсионный, с резиновыми втулками | Уменьшение крена кузова в поворотах, улучшение управляемости |
| Рулевое управление | Реечное, с гидроусилителем (на некоторых комплектациях) | Передача усилия от рулевого колеса к управляемым колесам, облегчение поворота |
| Тормозная система | Передние дисковые, задние барабанные | Эффективное замедление и остановка автомобиля |
| Колеса | Штампованные или легкосплавные диски, радиальные шины | Обеспечение сцепления с дорогой, передача крутящего момента |
Интересные факты
Вот несколько интересных фактов о конструктивных особенностях ходовой части ВАЗ 2114:
Читайте также:
-
Независимая передняя подвеска: ВАЗ 2114 оснащен независимой передней подвеской типа “МакФерсон”, что обеспечивает хорошую управляемость и комфорт при движении. Эта конструкция позволяет колесам двигаться независимо друг от друга, что улучшает сцепление с дорогой и снижает вероятность потери контроля на неровностях.
-
Задняя подвеска на основе балки: Задняя часть автомобиля использует полузависимую подвеску с продольными рычагами и балкой, что обеспечивает простоту конструкции и надежность. Хотя такая система может уступать в комфорте независимым аналогам, она обеспечивает хорошую устойчивость на прямых участках дороги и снижает затраты на обслуживание.
-
Регулируемая жесткость амортизаторов: В некоторых модификациях ВАЗ 2114 предусмотрена возможность регулировки жесткости амортизаторов, что позволяет водителю адаптировать подвеску под различные условия эксплуатации. Это делает автомобиль более универсальным и комфортным как для городских поездок, так и для загородных путешествий.
Эти особенности делают ВАЗ 2114 популярным выбором среди автомобилистов, ценящих сочетание надежности и комфорта.
https://youtube.com/watch?v=C_T7EvR8fBg
Краткое описание неисправностей
В большинстве случаев ремонт подвески можно осуществить самостоятельно. Основные проблемы, как правило, возникают из-за поломки амортизирующих стоек, как передних, так и задних, поскольку они подвергаются наибольшим нагрузкам. Эти стойки принимают на себя динамические нагрузки от кузова автомобиля, а также от колес при движении по неровным дорогам и боковые нагрузки от рулевых тяг, которые усиливаются на низких скоростях.
Для снятия и установки стоек понадобятся два специальных инструмента. Остальные необходимые инструменты, как правило, можно найти в гараже любого автомобилиста:
- стяжки для пружин;
- съемник для извлечения пальца рулевой тяги из рычага, который также может быть использован для выпрессовки шаровой опоры при необходимости.
Мелкие неисправности подвески чаще всего возникают из-за износа уплотнительных резинок и резинометаллических втулок (сайлент-блоков). Их замена значительно проще, чем замена стоек, хотя иногда для выпрессовки сайлент-блоков также требуется специальное оборудование.
После выполнения ремонта передней подвески рекомендуется посетить ближайшую станцию технического обслуживания для корректировки развала-схождения колес автомобиля. Ходовая часть Лада 2114 обладает достаточно надежной и проверенной конструкцией, которая хорошо адаптирована к условиям наших дорог.
Влияние ходовой части на управляемость и комфорт
Ходовая часть автомобиля ВАЗ 2114 играет ключевую роль в обеспечении управляемости и комфорта при движении. Она включает в себя множество компонентов, которые работают в совокупности, обеспечивая стабильность, маневренность и плавность хода. Рассмотрим подробнее, как именно конструктивные особенности ходовой части влияют на эти характеристики.
Во-первых, передняя подвеска ВАЗ 2114 выполнена по схеме McPherson, что позволяет добиться хорошей управляемости и устойчивости на дороге. Эта конструкция обеспечивает надежное соединение колес с кузовом, а также позволяет минимизировать вес автомобиля, что в свою очередь положительно сказывается на расходе топлива и динамике. Угол наклона стойки и геометрия подвески способствуют улучшению сцепления с дорогой, особенно на поворотах.
Задняя подвеска автомобиля представляет собой полузависимую конструкцию, что также влияет на управляемость. Хотя такая схема менее эффективна в сравнении с независимой подвеской, она обеспечивает достаточную стабильность на прямых участках дороги и позволяет снизить стоимость производства. Однако при резких маневрах или на неровных участках дороги может возникать эффект раскачивания, что негативно сказывается на комфорте.
Амортизаторы и пружины, используемые в ходовой части ВАЗ 2114, также играют важную роль в обеспечении комфорта. Они отвечают за гашение колебаний кузова и минимизацию ударов от неровностей дороги. Правильно подобранные характеристики амортизаторов позволяют добиться оптимального баланса между жесткостью и мягкостью подвески, что в свою очередь влияет на уровень комфорта для водителя и пассажиров.
Кроме того, важным аспектом является настройка рулевого управления. ВАЗ 2114 оснащен механическим рулевым управлением с гидроусилителем, что обеспечивает легкость в управлении и хорошую обратную связь. Это позволяет водителю более точно контролировать движение автомобиля, что особенно важно при маневрировании на низких скоростях и в условиях городского движения.
Не менее важным фактором является качество дорожного покрытия. Ходовая часть ВАЗ 2114, несмотря на свои конструктивные особенности, может демонстрировать разные характеристики в зависимости от состояния дороги. На хороших дорогах автомобиль ведет себя уверенно и предсказуемо, тогда как на неровных участках может возникать дискомфорт из-за недостаточной изоляции от ударов.
В заключение, конструктивные особенности ходовой части ВАЗ 2114 оказывают значительное влияние на управляемость и комфорт. Правильная настройка всех компонентов, включая подвеску, амортизаторы и рулевое управление, позволяет достичь оптимального баланса между динамикой и комфортом, что делает этот автомобиль привлекательным выбором для многих водителей.
https://youtube.com/watch?v=dDyq1eAlOMI
Вопрос-ответ
Что входит в ходовую часть ВАЗ-2114?
В ходовую часть ВАЗ-2114 входят элементы, обеспечивающие движение и управление автомобилем, такие как передняя и задняя подвески (независимая передняя и полузависимая задняя), рулевое управление, тормозная система, колеса и шины, а также амортизаторы и пружины. Эти компоненты обеспечивают стабильность, управляемость и комфорт при движении.
Как в народе называют ВАЗ-2114?
Более поздние модели ВАЗ-2108, 2109, частично 2113, 2114 и 2115 именовались «Зубилом», «Зубилой» и «Погремушкой».
Сколько жрет ВАЗ-2114 на 100 км?
Расход топлива Лада 2114 Самара составляет от 7.2 до 7.8 л на 100 км. Лада 2114 Самара выпускается со следующими типами топлива: бензин АИ-92, бензин АИ-95.
Советы
СОВЕТ №1
Перед началом работы с ходовой частью ВАЗ 2114 обязательно ознакомьтесь с технической документацией. Это поможет вам понять конструктивные особенности и спецификации, что значительно упростит процесс ремонта или замены деталей.
-
Читайте также:
СОВЕТ №2
Регулярно проверяйте состояние амортизаторов и пружин. Изношенные элементы могут негативно сказаться на управляемости автомобиля и безопасности. Заменяйте их при первых признаках износа.
СОВЕТ №3
Обратите внимание на состояние подвески и рулевого управления. Периодическая диагностика и смазка подвижных частей помогут избежать дорогостоящих ремонтов в будущем и продлить срок службы ходовой части.
СОВЕТ №4
Не забывайте о правильной балансировке колес и их регулярной ротации. Это не только улучшит управляемость, но и продлит срок службы шин, что в конечном итоге сэкономит ваши средства.
