Как заставить колеса вращаться: механическая коробка передач

Механическая коробка передач (КПП) — ключевой элемент трансмиссии автомобиля, передающий крутящий момент от двигателя к колесам. В этой статье рассмотрим устройство и принцип работы КПП, а также её роль в обеспечении эффективного и безопасного движения. Понимание работы КПП поможет лучше ориентироваться в автомобильной тематике и повысить знания о механике, что будет полезно как автолюбителям, так и профессионалам в автомобилестроении.

Преимущества и недостатки механической КПП

Коробки передач делятся на два типа: ступенчатые и бесступенчатые. Механическая коробка передач относится к первому типу и обладает рядом преимуществ:

• простота конструкции;
• высокая надежность;
• легкость в ремонте;
• минимальные потери мощности при передаче от двигателя к колесам;
• быстрая скорость переключения;
• доступная стоимость.

Эти характеристики обеспечивают популярность механической КПП. Однако у нее есть и недостатки:

• необходимость в навыках управления (плавное выжимание сцепления);
• повышенная утомляемость водителя при частых троганиях и остановках.

Механическая коробка передач остается важным элементом в автомобилестроении, и эксперты подчеркивают ее значимость для управления динамикой автомобиля. Они отмечают, что правильное использование механической трансмиссии позволяет водителю лучше контролировать мощность и крутящий момент, что особенно важно в условиях сложного рельефа или при спортивной езде.

Специалисты рекомендуют новичкам уделить внимание технике переключения передач, так как это напрямую влияет на эффективность работы двигателя и расход топлива. Кроме того, эксперты акцентируют внимание на важности регулярного обслуживания коробки передач, включая замену масла и проверку состояния сцепления. Это не только продлевает срок службы трансмиссии, но и обеспечивает безопасность на дороге. В конечном итоге, умение управлять механической коробкой передач открывает новые горизонты для водителей, позволяя им лучше чувствовать автомобиль и наслаждаться процессом вождения.

Как заставить крутится колесо независимо?

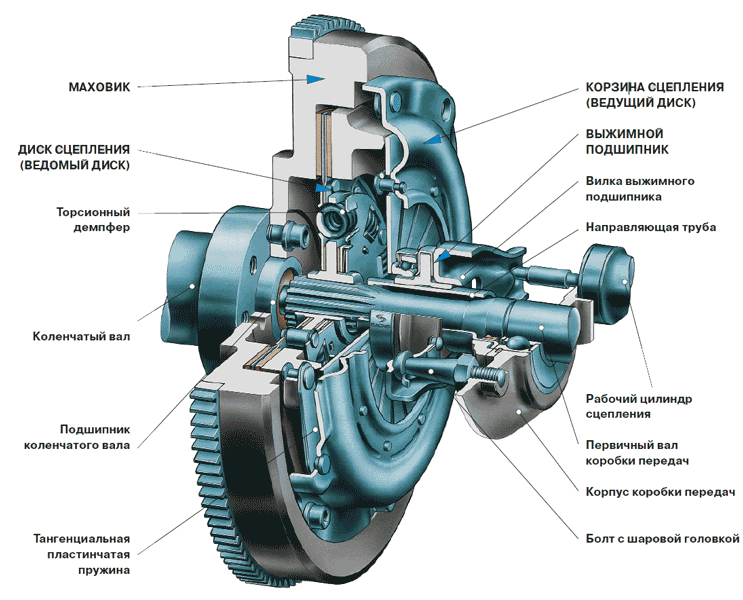

Сцепление

Механизм сцепления обязательно входит в устройство всех МКПП. Служит он для прерывания потока мощности от двигателя к коробке передач. Это необходимо сделать для того, чтобы скорости вращения шестерен можно было уравнять при переключении.

В большинстве автомобилей используется сухое однодисковое фрикционное сцепление. Его составные части:

• картер сцепления;
• корзина сцепления с диафрагменной пружиной (она же ведущий диск);
• ведомый диск сцепления;
• выжимной подшипник;
• вилка выключения сцепления;
• привод выключения (гидравлический или тросовый);
• педаль выключения.

Принцип работы сцепления: в обычном состоянии оно замкнуто, ведущий и ведомый диски плотно прилегают друг к другу. Размыкает его водитель, нажимая соответствующую педаль. Далее посредством гидравлического или тросового привода воздействие передается на вилку выключения сцепления, которая через выжимной подшипник отодвигает ведомый диск от ведущего, и двигатель с МКПП оказываются разобщенными.

Интересные факты

Вот несколько интересных фактов о механической коробке передач и её роли в вращении колес:

1. Принцип работы: Механическая коробка передач использует систему шестерен для изменения крутящего момента и скорости, передаваемого от двигателя к колесам. Это позволяет автомобилю эффективно использовать мощность двигателя на разных скоростях, обеспечивая оптимальное ускорение и экономию топлива.

2. Синхронизаторы: В современных механических коробках передач используются синхронизаторы, которые помогают выравнивать скорости шестерен перед их зацеплением. Это значительно упрощает переключение передач и уменьшает износ деталей, что делает вождение более комфортным и безопасным.

3. Спортивные преимущества: В автомобилях, предназначенных для гонок, механическая коробка передач часто предпочтительнее автоматической. Это связано с тем, что водители могут более точно контролировать момент переключения передач, что позволяет оптимизировать ускорение и управляемость автомобиля на высоких скоростях.

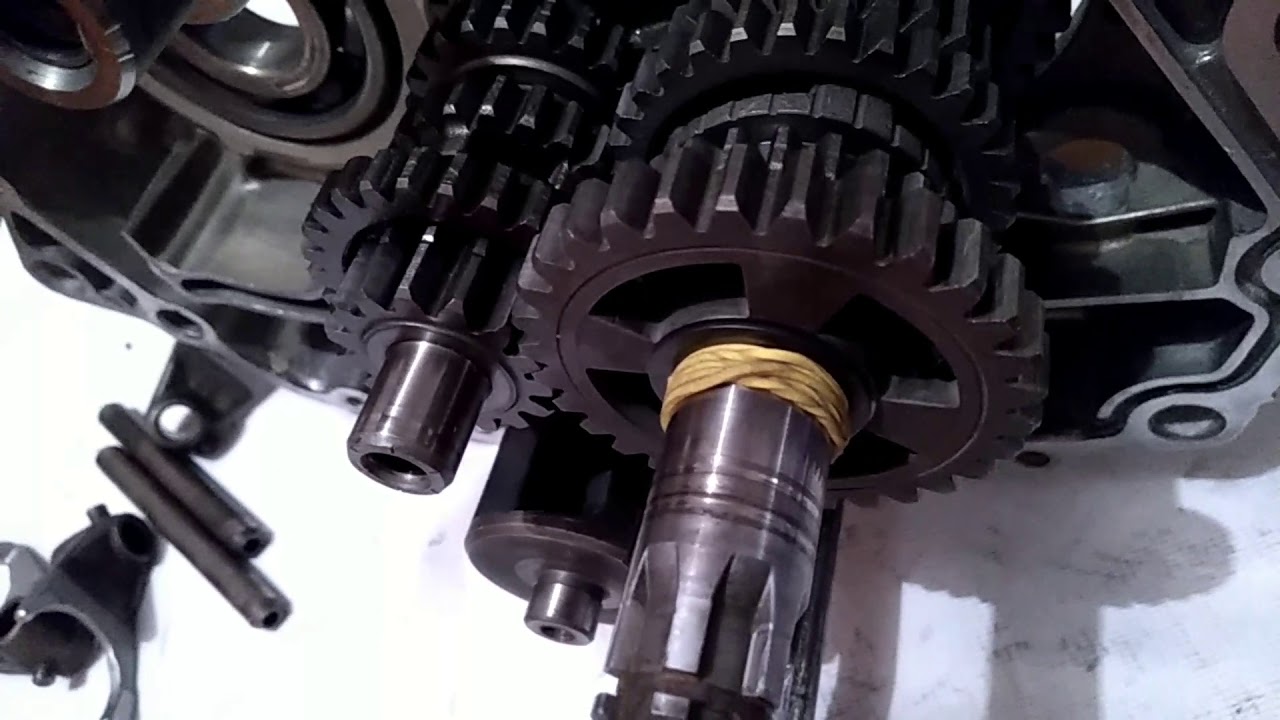

Крутится колесо на нейтрали. #колесо #нейтраль #мотоцикл

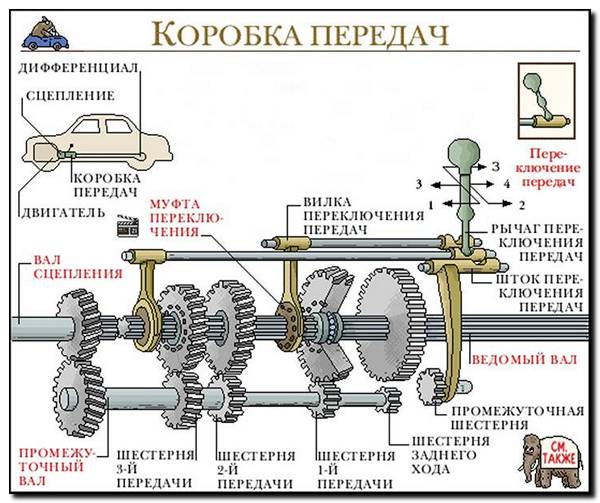

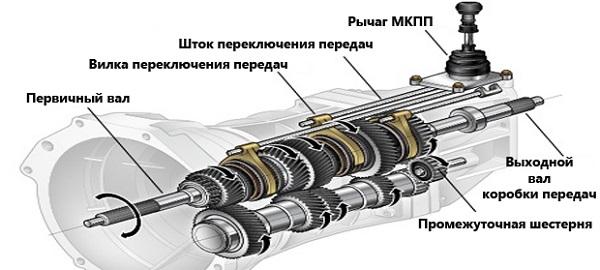

Устройство МКПП

Крутящий момент от двигателя к приводному валу регулируется механической коробкой передач, в которой находятся валы с шестернями. Принцип работы коробки прост: крутящий момент изменяется ступенчато при переключении пар шестерен.

Механическая коробка передач включает:

• картер КПП — корпус для всех деталей;
• первичный вал — ведущий вал, получающий крутящий момент от двигателя;
• вторичный вал — ведомый вал;
• промежуточный вал;
• шестерни;
• промежуточная шестерня заднего хода;
• синхронизаторы;
• механизм переключения.

Конструкция коробок передач для переднеприводных и заднеприводных автомобилей различается из-за установки двигателя. В переднеприводных автомобилях мотор расположен поперек оси, что требует компактной коробки с двумя валами. В задне- и полноприводных автомобилях силовой агрегат установлен продольно, позволяя использовать три вала.

Шестерни на валах коробки имеют разные диаметры и количество зубьев, что изменяет передаваемый крутящий момент. Если диаметр и количество зубьев ведущей шестерни меньше, чем у ведомой, момент увеличивается, и наоборот. Соотношение зубьев ведомой и ведущей шестерни называется передаточным числом. Чем выше это число, тем медленнее вращается ведомая шестерня. В трехвальных коробках одна из передач имеет соотношение 1:1, что означает, что момент от двигателя остается неизменным, обычно это четвертая передача.

Для включения заднего хода используются три шестерни, что заставляет вторичный вал менять направление вращения.

Современные механические коробки легковых автомобилей имеют от четырех до семи передач. В грузовых автомобилях применяются дополнительные устройства, такие как делители и демультипликаторы, позволяющие увеличить количество передач до двузначных значений.

Принцип действия

Для того, чтобы водитель мог включить необходимую передачу, необходимо временно разъединить двигатель и первичный вал МКПП. В коробках с механическим управлением для этой цели служит сцепление. В автомобилях используют дисковые сцепления, использующие силу трения между рабочими поверхностями двух дисков — ведущего и ведомого.

Выжимая педаль сцепления, водитель разобщает двигатель и коробку, получая возможность с помощью управляющего рычага поменять пары шестерен, находящиеся в зацеплении. Но валы коробки, даже и отсоединенной от двигателя с помощью сцепления, продолжают вращаться. Скорость вращения при этом у них разная. Поэтому зубья шестерен, входящих в зацепление, не совмещены между собой и с силой соударяются друг об друга. Нагрузка, возникающая при этом, весьма велика и сокращает срок службы деталей. Чтобы снизить отрицательный эффект соударения, конструкторы ввели в устройство механической КПП синхронизаторы.

Синхронизатор представляет собой муфту с внутренними зубьями и конусными зубчатыми кольцами. Шестерни синхронизированной коробки передач имеют конические поверхности, соответствующие поверхностям колец. Принцип работы: выравнивание скоростей вращения происходит за счет сил трения, возникающих между шестернями и кольцами муфты синхронизатора.

Что не надо делать с МКПП | Полезные советы от РДМ-Импорт

Управление

Для смены передачи в механической коробке передач водителю нужно выполнить следующие шаги:

• нажать на педаль сцепления;
• установить рычаг КПП в нейтраль;
• не отпуская сцепление, переместить рычаг в нужное положение;
• аккуратно отпустить педаль сцепления.

На рукоятке переключателя коробки передач обычно размещена схема расположения передач. Каждая передача имеет свой номер, начиная с единицы. Чем выше номер, тем ниже передаточное число. С пятой передачи передаточные числа становятся меньше единицы. Такие передачи называются повышающими, так как ведомая шестерня вращается быстрее ведущей. Они предназначены для движения на высоких скоростях, позволяя двигателю работать с меньшей нагрузкой. Передача заднего хода обозначается буквой R.

Опытные водители, как правило, не нуждаются в схеме переключения. Достаточно запомнить ее один раз. Гораздо сложнее освоить плавное переключение передач без рывков и пробуксовки сцепления. Этот навык требует практики и не всем удается освоить его сразу. Поэтому инженеры продолжают искать способы облегчить управление механической коробкой передач.

Пик развития — роботы

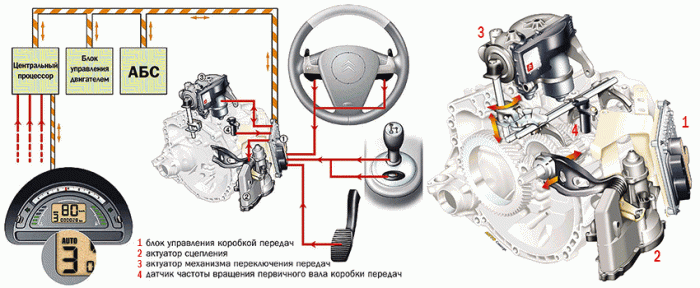

На помощь в нелегком деле совершенствования конструкции механической коробки передач пришла электроника. С ее помощью реализовали управление переключением передач без участия водителя. Такие КПП называют роботизированными. Оставаясь конструктивно механическими, и имея в своем устройстве такую часть, как фрикционное сцепление, процесс выжима и переключения они берут на себя.

Такое устройство позволяет сохранить относительную простоту самой коробки и приблизиться к комфорту управления автоматических трансмиссий. Но избавившись от ряда недостатков МКПП, новые агрегаты приобрели собственные, присущие только им.

Поскольку механизм сцепления никуда не делся, возникла проблема: при трогании на подъеме машина откатывается назад. Связано это с тем, что при размыкании ведомого и ведущего дисков автомобиль ничто не удерживает — водитель в этот момент переносит ногу с педали тормоза на акселератор. Решают возникшее затруднение двумя путями — внося коррективы в алгоритм управления, заставляя автомобиль сбрасывать давление в тормозной системе с задержкой, или вводя в конструкцию второе сцепление. Тогда при переключении одно из них остается замкнутым.

Будущее МКПП

Автопроизводители продолжают использовать механические коробки передач в своих автомобилях. Это решение сочетает простоту и низкую стоимость, что делает его незаменимым в бюджетном сегменте. Любители спортивного вождения ценят механические трансмиссии за быстрое переключение, надежность и простоту в эксплуатации. Несмотря на долгую историю и неизменный принцип работы, «механика» остается самым популярным вариантом трансмиссии в автомобильной промышленности.

Советы по эксплуатации и обслуживанию МКПП

Механическая коробка передач (МКПП) требует регулярного обслуживания и внимательного отношения для обеспечения ее долговечности и надежности. Ниже приведены основные советы, которые помогут вам правильно эксплуатировать и ухаживать за вашей МКПП.

1. Регулярная замена трансмиссионного масла

Одним из ключевых аспектов обслуживания МКПП является регулярная замена трансмиссионного масла. Масло выполняет несколько важных функций: оно смазывает детали, предотвращает износ и защищает от коррозии. Рекомендуется менять масло каждые 30 000 – 60 000 километров, однако точные интервалы зависят от рекомендаций производителя вашего автомобиля. Используйте только те масла, которые соответствуют спецификациям, указанным в руководстве по эксплуатации.

2. Проверка уровня масла

Проверка уровня трансмиссионного масла должна стать регулярной процедурой. Низкий уровень масла может привести к перегреву и повреждению коробки передач. Для проверки уровня масла необходимо найти заливную пробку, открутить ее и убедиться, что масло достигает нижней кромки отверстия. Если уровень масла низкий, добавьте необходимое количество масла через заливное отверстие.

3. Избегайте перегрева

Перегрев может серьезно повредить механическую коробку передач. Чтобы избежать этого, старайтесь не перегружать автомобиль, особенно при буксировке тяжелых прицепов. Также важно избегать длительных пробок и частых остановок, которые могут привести к перегреву трансмиссии. Если вы заметили, что коробка передач становится слишком горячей, остановитесь и дайте ей остыть.

4. Правильное использование сцепления

Правильное использование сцепления — это важный аспект управления МКПП. Избегайте резкого отпускания сцепления, так как это может привести к износу диска сцепления и других компонентов. При переключении передач старайтесь делать это плавно и уверенно. Не держите ногу на педали сцепления, когда это не требуется, так как это может привести к перегреву и преждевременному износу.

5. Регулярная диагностика

Регулярная диагностика и осмотр коробки передач помогут выявить потенциальные проблемы на ранней стадии. Обратите внимание на любые необычные звуки, вибрации или трудности при переключении передач. Если вы заметили что-то подозрительное, не откладывайте визит к специалисту. Ранняя диагностика может сэкономить вам время и деньги на более серьезный ремонт в будущем.

6. Учет условий эксплуатации

Условия эксплуатации вашего автомобиля также влияют на состояние МКПП. Если вы часто ездите по городским пробкам, в условиях частых остановок и стартов, это может привести к более быстрому износу. В таких случаях может потребоваться более частая замена масла и осмотр трансмиссии. Если вы используете автомобиль для спортивной езды или в условиях тяжелого бездорожья, также учитывайте это при планировании обслуживания.

Соблюдение этих простых рекомендаций поможет вам продлить срок службы механической коробки передач и обеспечить надежную работу вашего автомобиля на протяжении многих лет.

Вопрос-ответ

Что нельзя делать с механической коробкой передач?

С механической коробкой передач нельзя резко переключать передачи при высоких оборотах двигателя, так как это может привести к повреждению трансмиссии. Также не рекомендуется оставлять коробку в нейтральном положении во время движения, так как это снижает контроль над автомобилем и может привести к аварийной ситуации.

Что такое упражнение МКПП-5?

Большинство автомобилей с механикой в мире выпускается с трансмиссией 5МТ, другими словами, с 5-ступенчатой МКПП. Выпускаются механические коробки передач с двухвальной и трехвальной конструкцией. Первые предназначены для легковых автомобилей с передним приводом.

Почему пинается механическая коробка?

Основные причины «пинков» при переключении передач. Чаще всего эта неисправность связана с состоянием масла в КП. Масло нужно заменить. С течением времени оно становится более вязким, и это негативно влияет на функционирование трансмиссии и коробки передач. Масло недостаточно прогрелось.

Советы

СОВЕТ №1

Перед началом движения убедитесь, что вы правильно выбрали передачу. Для старта с места лучше использовать первую передачу, а для ускорения переключайтесь на более высокие передачи по мере увеличения скорости. Это поможет избежать перегрева двигателя и повысит эффективность расхода топлива.

СОВЕТ №2

Регулярно проверяйте уровень трансмиссионного масла. Правильный уровень масла в механической коробке передач обеспечивает ее надежную работу и предотвращает износ деталей. Меняйте масло в соответствии с рекомендациями производителя вашего автомобиля.

СОВЕТ №3

Практикуйте плавное переключение передач. Резкие переключения могут привести к повреждению коробки передач и ухудшению управляемости автомобиля. Используйте сцепление правильно, чтобы обеспечить мягкий переход между передачами.

СОВЕТ №4

Обратите внимание на звуки и ощущения при переключении передач. Если вы замечаете необычные шумы или трудности при переключении, это может быть признаком неисправности. Не игнорируйте эти сигналы и обратитесь к специалисту для диагностики.
