Раздаточная коробка — ключевой элемент системы полного привода, распределяющий крутящий момент между передней и задней осями. Понимание ее устройства и работы помогает лучше ориентироваться в технических характеристиках автомобиля и эффективно использовать его в различных условиях. В статье рассмотрим устройство раздаточной коробки, ее назначение и основные принципы работы, что позволит читателям осознать важность этого узла для надежности и проходимости полноприводных автомобилей.
Шестеренчатая раздатка
Механическая раздаточная коробка — самый надежный тип конструкции.

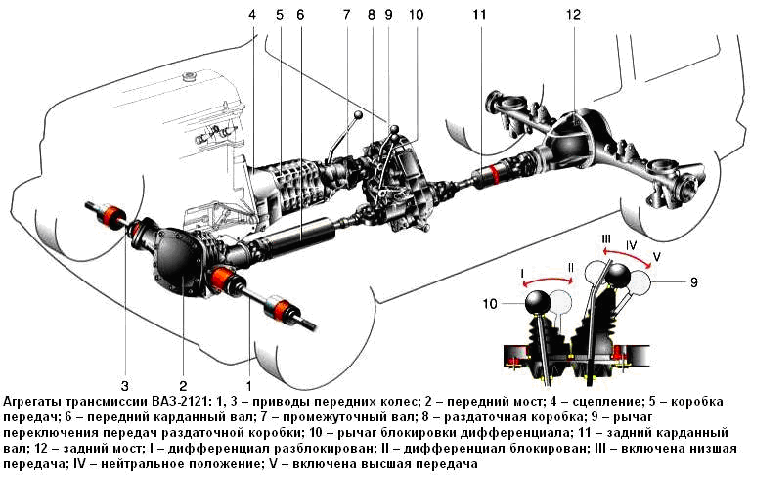

На примере схемы полного привода ВАЗ-2121 видно, что раздаточная коробка соединяет механическую коробку передач и приводные валы, передающие крутящий момент к дифференциалам передней и задней осей. В Ниве раздаточная коробка является отдельным элементом трансмиссии, тогда как на большинстве автомобилей ее корпус крепится к коробке передач, что исключает карданный вал к переднему мосту. Систему полного привода с такой раздаточной коробкой называют Full-time.
Раздаточная коробка является ключевым элементом трансмиссии в полноприводных автомобилях. Эксперты отмечают, что ее основная функция заключается в распределении крутящего момента между передними и задними осями, что обеспечивает лучшую управляемость и сцепление с дорогой. В зависимости от конструкции, раздаточные коробки могут быть как механическими, так и автоматическими. Механические модели часто предлагают водителю возможность выбора между режимами работы, что позволяет адаптироваться к различным дорожным условиям. Автоматические системы, в свою очередь, обеспечивают более плавное переключение и оптимизацию работы трансмиссии. Кроме того, современные раздаточные коробки могут включать в себя системы блокировки дифференциала, что значительно улучшает проходимость в сложных условиях. Таким образом, правильный выбор и обслуживание раздаточной коробки играют важную роль в надежности и эффективности полноприводного автомобиля.
Принцип работы раздаточной коробки

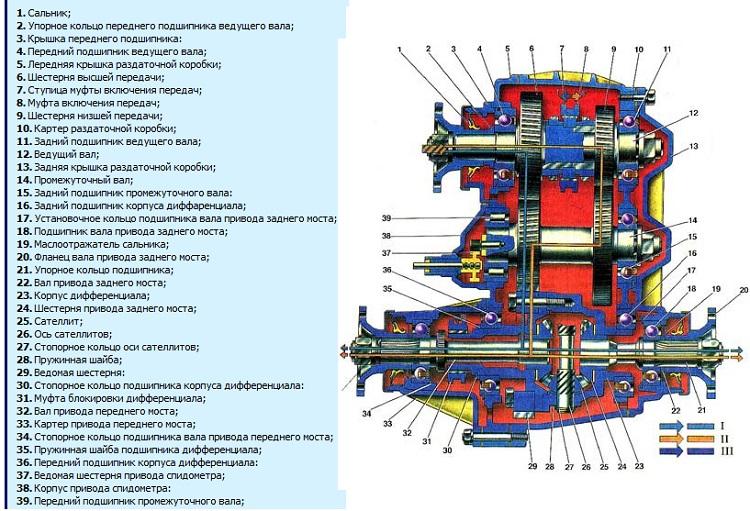

Схематическое устройство на примере ВАЗ 2121.
При движении по устойчивым поверхностям с высокими сцепными свойствами в постоянном полном приводе нет необходимости, поэтому скользящая муфта (8) через ступицу (7) сочленяет ведущий вал (12), который получает крутящий момент от двигателя, с шестерней высшей передачи (6). Шлицы высшей шестерни находятся в зацеплении с шестерней постоянного зацепления промежуточного вала. От нее крутящий момент передается на ведомую шестерню (29) и дифференциал (23).
Предназначение дифференциала в перераспределении крутящего момента между валами заднего и переднего моста. Понять его принцип работы и устройство без визуального представления крайне сложно, поэтому рекомендуем посмотреть видео.
В таком режиме работы распределение крутящего момента определяется уровнем сопротивления качению колес на передней и задней оси. Равномерное распределение тягового усилия по осям осуществляется механизмом блокировки межосевого дифференциала (23). Воздействуя на рычаг управления раздаткой в салоне, водитель перемещает скользящую муфту (31), сочленяя тем самым приводной вал передней оси (32) с зубцами на корпусе дифференциала. Таким образом, сателлиты больше не участвуют в работе дифференциала, что приводит к равномерному распределению крутящего момента между передним и задним карданами.
| Компонент раздаточной коробки | Функция | Возможные неисправности |
|---|---|---|
| Ведущий вал | Передача крутящего момента от двигателя | Износ шлицевого соединения, повреждение подшипников, деформация вала |
| Ведомый вал | Передача крутящего момента на выбранную передачу | Износ шлицевого соединения, повреждение подшипников, деформация вала |
| Шестерни | Обеспечение различных передаточных чисел | Износ зубьев, поломка зубьев, повреждение подшипников |
| Муфты включения передач | Соединение ведущего и ведомого валов для выбора передачи | Износ, заедание, неполное включение передачи |
| Вилки переключения передач | Перемещение муфт включения передач | Износ, деформация, поломка |
| Подшипники | Обеспечение плавного вращения валов | Износ, повреждение, люфт |
| Корпус раздаточной коробки | Защита механизма, обеспечение жесткости конструкции | Деформация, трещины, течи масла |
| Картер | Герметизация раздаточной коробки, удержание масла | Течи масла, деформация |
Интересные факты
Вот несколько интересных фактов о раздаточной коробке:
Читайте также:
-
Разделение мощности: Раздаточная коробка позволяет распределять мощность между передними и задними колесами автомобиля. Это особенно важно для внедорожников и полноприводных автомобилей, где необходима оптимизация сцепления с дорогой в различных условиях, таких как грязь, снег или песок.
-
Разные режимы работы: Многие раздаточные коробки имеют несколько режимов работы, включая полный привод, задний привод и иногда даже режимы для специфических условий (например, “низкий” режим для сложного бездорожья). Это позволяет водителю адаптировать работу трансмиссии в зависимости от дорожных условий.
-
Система блокировки дифференциала: Некоторые раздаточные коробки оснащены системой блокировки центрального дифференциала, что позволяет предотвратить проскальзывание колес при движении по скользким или неровным поверхностям. Это особенно полезно в условиях, когда одно из колес теряет сцепление, обеспечивая лучшее управление и стабильность автомобиля.
Понижающий ряд
Водитель, изменяя положение рычага, перемещает муфту (8) через ступицу (7), что блокирует ведущий вал (12) с низшей шестерней (9). Разница в передаточном числе между шестернями при активации понижающей передачи обеспечивает:
- стабильную минимальную скорость;
- увеличение крутящего момента на колеса.
Part-Time
Раздаточная коробка передач в системе полного привода Part-Time не имеет межосевого дифференциала. По умолчанию у таких автомобилей ведущая задняя ось. Передний привод подключается принудительно при желании водителя. Отсутствие дифференциала приводит к тому, что включать полный привод можно только на покрытиях со сниженным коэффициентом сцепления. Если пренебречь этим советом, силы, возникающие из-за разной частоты вращения колес при повороте, очень быстро выведут раздаточную коробку из строя.
Видео с разборкой раздатки Part-Time:
Если подытожить, то процессы внутри раздаточной коробки можно свести к перемещению скользящих муфт, которые изменяют комбинации вращающихся шестерен. Перемещение вилок скользящих муфт может осуществляться как напрямую через рычаги в салоне, так и нажатием клавиш на приборной панели. В последнем случае перемещение муфты осуществляется сервоприводом, который крепится к раздаточной коробке.
Системой Part-Time оснащаются: Toyota Land Cruiser 70, Opel Frontera, Great Wall Hover, УАЗ и многие другие внедорожники.
Почему Part-time и Full-time больше неактуальны
Механические раздаточные коробки передач обладают высоким ресурсом работы. В этой системе распределение крутящего момента между ведущими мостами происходит за счет взаимодействия шестерен, что обеспечивает надежность. Поэтому такие раздатки устанавливают на внедорожники для сложных условий и военную технику.
Однако для внедорожников и кроссоверов, используемых в городских условиях, высокая надежность механических блокировок не так важна. Поэтому недостатки устаревших раздаточных коробок становятся нецелесообразными. К их отрицательным сторонам относятся:
- отсутствие динамического полного привода, при котором автомобиль с моноприводом автоматически становится полноприводным в сложных дорожных условиях без вмешательства водителя;
- ухудшенная управляемость автомобилей с раздатками Full-Time;
- невозможность постоянного использования блокировки межосевого дифференциала в системах Full-Time и подключения второго ведущего моста в Part-Time на участках дороги с чередующимися асфальтом и скользкими участками.
-
Читайте также:
Преимущества современных систем полного привода
Современные системы полного привода позволяют реализовать блокировку межосевого и межколесных дифференциалов с помощью ЭБУ и датчиковой аппаратуры. Фиксируя с помощью датчиков АБС проскальзывание колес, система подтормаживает колодками свободно вращающиеся колеса. Происходит выравнивание усилия сопротивления качению на обеих сторонах оси. Поэтому крутящий момент всегда может быть передан приводу ведущего моста с большим коэффициентом сцепления.
Именно так работает электронная имитация блокировки дифференциала. Вкратце рассмотрим устройство и принцип работы раздаточных коробок современных систем полного привода.
Вязкостная муфта
Вискомуфта используется для блокировки межосевого дифференциала и подключения одной из осей автомобиля. Она состоит из дисков, погруженных в дилатантную жидкость. При резком изменении угловых скоростей дисков силиконовая жидкость меняет вязкость, что блокирует муфту и равномерно распределяет крутящий момент.
Недостатком вискомуфты является запаздывающее срабатывание и недостаточная сила сцепления фрикционных и стальных дисков, что может привести к перегреву при активном использовании.
Вязкостная муфта может устанавливаться как в раздаточной коробке, так и у заднего дифференциала.
Torque on-demand
На данный момент полноприводная трансмиссия Torque on-demand является наиболее совершенной для использования на SUV и паркетниках. Особенности устройства наиболее распространенных типов раздаточных коробок TOD:

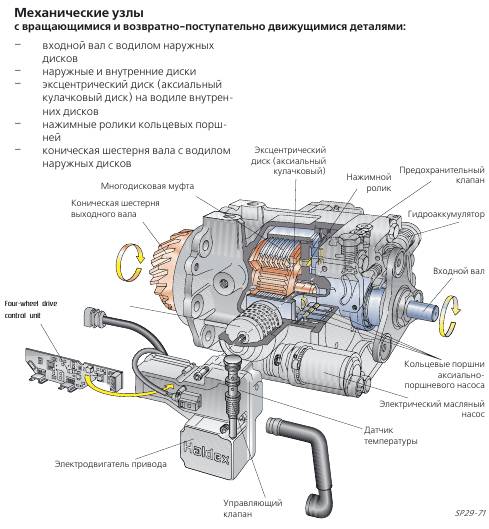

- Многодисковая фрикционная муфта, блокирующаяся давлением масла. Устройство раздаточной коробкой передач Haldex, устанавливающееся на Audi, VW, Seat, Volvo и т.п., предполагает наличие стальных и фрикционных дисков. Диски сжимаются, подключая передний или задний мост, давлением масла, которое возникает вследствие набегания корпуса муфты на нажимные ролики.
Для лучшего понимания работы раздаточных коробок современных систем полного привода рекомендуем ознакомиться со статьей «Суть работы блокировок дифференциала».
-
Читайте также:
Обслуживание и диагностика раздаточной коробки
Раздаточная коробка является важным элементом трансмиссии автомобиля, обеспечивая распределение крутящего момента между передними и задними колесами. Для обеспечения ее надежной работы необходимо регулярно проводить обслуживание и диагностику. Это поможет избежать серьезных поломок и продлить срок службы данного узла.
Регулярное обслуживание
Обслуживание раздаточной коробки включает в себя несколько ключевых аспектов:
- Замена масла: Масло в раздаточной коробке необходимо менять в соответствии с рекомендациями производителя. Обычно это происходит каждые 30 000 – 60 000 км пробега. Использование качественного масла обеспечивает надежную работу механизма и предотвращает износ деталей.
- Проверка уровня масла: Регулярная проверка уровня масла в раздаточной коробке поможет избежать его недостатка, что может привести к перегреву и повреждению узла. Уровень масла следует проверять на холодном двигателе, чтобы избежать ошибок.
- Осмотр на наличие утечек: Важно регулярно осматривать раздаточную коробку на предмет утечек масла. Утечки могут указывать на износ уплотнителей или повреждение корпуса, что требует немедленного вмешательства.
Диагностика раздаточной коробки
Диагностика раздаточной коробки включает в себя как визуальные осмотры, так и более сложные методы проверки. Вот основные шаги, которые следует предпринять:
- Визуальный осмотр: При осмотре раздаточной коробки необходимо обратить внимание на наличие трещин, вмятин и других повреждений. Также стоит проверить состояние креплений и соединений.
- Проверка звуков: При движении автомобиля следует обратить внимание на посторонние звуки, исходящие от раздаточной коробки. Шумы могут указывать на износ подшипников или других внутренних компонентов.
- Тестирование на стенде: В некоторых случаях может потребоваться тестирование раздаточной коробки на специальном стенде, что позволяет выявить скрытые неисправности и оценить работу узла под нагрузкой.
Заключение
Обслуживание и диагностика раздаточной коробки являются важными процессами, которые помогают поддерживать автомобиль в исправном состоянии. Регулярные проверки и замены масла, а также внимательное отношение к работе раздаточной коробки позволят избежать серьезных поломок и обеспечат безопасность на дороге.
Вопрос-ответ
Как работает раздаточная коробка?
Работа раздатки заключается в том, что она распределяет передающееся ей усилие между основными и вспомогательными мостами. С ее помощью выполняется подключение, отключение ведущего моста, а также снижается или увеличивается количество передаточного масла.
Как понять, что раздаточная коробка неисправна?
Признаки неисправной раздаточной коробки могут включать странные звуки (скрежет, стуки) при работе, трудности с переключением режимов (например, между полным и задним приводом), вибрации или пульсации при движении, а также утечки масла. Если вы заметили эти симптомы, рекомендуется обратиться к специалисту для диагностики и ремонта.
Что входит в раздаточную коробку?
Конструкция данного элемента трансмиссии различается в зависимости от вида системы полного привода. При этом можно выделить общие конструктивные части раздаточной коробки: ведущий вал, межосевой дифференциал с механизмом блокировки, цепная (зубчатая) и понижающая передачи, а также валы привода передней и задней оси.
Что находится внутри раздаточной коробки?
К общим деталям раздаточной коробки относятся подшипники, шестерни, валы, фланцы и корпус раздаточной коробки. Уплотнения, прокладки и уплотнительные кольца обеспечивают герметичность раздаточной коробки, удержание масла и плавное и надежное прилегание деталей друг к другу.
Советы
СОВЕТ №1
Изучите основные компоненты раздаточной коробки. Понимание таких элементов, как шестерни, вал и сцепление, поможет вам лучше разобраться в ее работе и диагностировать возможные проблемы.
СОВЕТ №2
Регулярно проверяйте уровень и состояние трансмиссионной жидкости. Правильный уровень жидкости обеспечивает эффективную работу раздаточной коробки и предотвращает ее перегрев и износ.
СОВЕТ №3
Обратите внимание на звуки и вибрации при работе автомобиля. Необычные шумы могут сигнализировать о проблемах с раздаточной коробкой, и их раннее обнаружение поможет избежать серьезных поломок.
СОВЕТ №4
При необходимости обращайтесь к профессионалам для диагностики и ремонта. Если вы не уверены в своих навыках, лучше доверить работу опытным механикам, чтобы избежать дальнейших повреждений.
