Как своими руками изготовить солнечный коллектор?

Солнечный коллектор своими руками — это способ сэкономить на отоплении и использовать возобновляемые источники энергии для подогрева воды в доме или на даче. В условиях роста цен на энергоносители и необходимости заботиться об экологии создание солнечного коллектора становится актуальным решением. В этой статье мы рассмотрим процесс его изготовления, что позволит вам создать эффективное устройство для снижения расходов на отопление и горячую воду.

Как работает солнечный коллектор?

Перед тем как обсудить, как изготовить солнечный коллектор для отопления вашего дома самостоятельно, необходимо понять, как он работает.

В каждом солнечном коллекторе присутствуют два ключевых элемента – улавливатель солнечной энергии и теплообменник. Теплообменник отвечает за преобразование солнечной энергии в тепловую, которая затем передаётся теплоносителю, чаще всего воде.

Существует несколько типов солнечных коллекторов: трубные, плоские и вакуумные. Наивысшую эффективность демонстрируют вакуумные коллекторы, конструкция которых напоминает термос. Они состоят из труб, вставленных одна в другую, а пространство между ними заполнено вакуумом, что обеспечивает отличные теплоизоляционные свойства. Вода выступает в роли теплоносителя, которая может использоваться как для отопления, так и для технических нужд. Однако она не используется напрямую для горячего водоснабжения, а поступает в бойлер, где нагревает воду, циркулирующую в другом контуре.

Солнечные коллекторы не требуют топлива и не производят выбросов углекислого газа в атмосферу. При этом их эффективность может достигать 80 процентов. Что касается России, то на большей части её территории с начала весны до середины осени выработка солнечной энергии составляет примерно пять киловатт на квадратный метр. Это количество солнечной энергии позволяет подогревать около ста литров воды в коллекторе размером 2 на 2 метра.

Если вы планируете использовать солнечный коллектор для подогрева воды в течение всего года, вам потребуется устройство с большей площадью. Вакуумный коллектор будет оптимальным выбором, так как он обеспечит получение подогретой воды круглый год, снижая нагрузку на основной котёл и уменьшая потребление энергоресурсов.

Эксперты в области альтернативной энергетики отмечают, что изготовление солнечного коллекторa своими руками — это не только экономически выгодное решение, но и увлекательный проект. Для начала важно выбрать подходящие материалы, такие как черная краска для повышения теплоотдачи и стекло для защиты от атмосферных воздействий. Специалисты рекомендуют использовать медные трубы, так как они обладают высокой теплопроводностью.

При проектировании коллекторa необходимо учитывать угол наклона, чтобы максимизировать солнечное излучение в течение дня. Также важно правильно изолировать конструкцию, чтобы минимизировать теплопотери. Эксперты подчеркивают, что, несмотря на доступность информации, важно следовать инструкциям и соблюдать технику безопасности. В конечном итоге, правильно собранный солнечный коллектор может значительно снизить затраты на отопление и горячее водоснабжение, что делает его отличным вложением в будущее.

https://youtube.com/watch?v=vh5OtxFAEOE

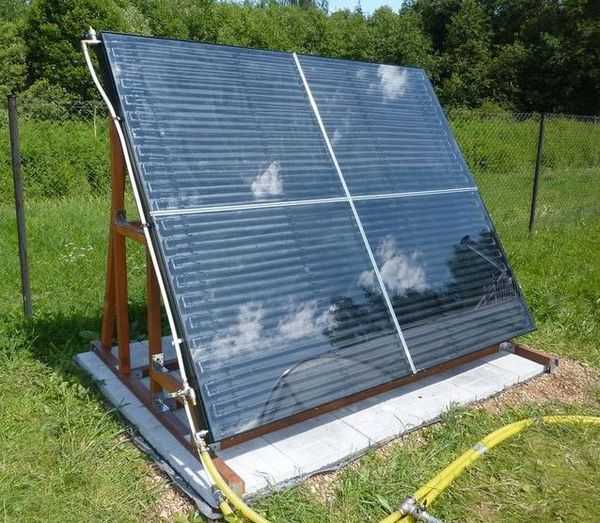

Устройство плоского коллектора

Когда люди организуют солнечное отопление частного дома своими руками, то их чаще всего интересуют именно плоские коллекторы для нагрева воды. В таких устройствах теплоприёмник (металлическая пластина с медным змеевиком) находится в корпусе. Последний может быть как металлическим, так и выполненным из дерева. Теплоприёмник некоторые выполняют не в виде металлической пластины, а из жестяного профиля. Вместо медного змеевика используются чёрные трубы или ПВХ. Конечно, такие системы менее эффективны, но в домашних условиях годятся.

Теплоприёмник окрашивается в чёрный цвет, а между ним и задней стенкой коллектора прокладывается теплоизоляция. Сверху корпус коллектора накрывается поликарбонатом или прочным стеклом.

Приёмник преобразует солнечную энергию в тепловую и передаёт воде (или антифризу).

Стекло или поликарбонат нужны обязательно, поскольку выступают защитой для теплообменника от внешней атмосферы.

В то же время стекло должно беспрепятственно пропускать солнечный свет, а значит, нуждается в периодической чистке от грязи и пыли. Кроме того, нужно надёжно герметизировать все швы между стеклом и корпусом. От этого зависит эффективность работы солнечного коллектора. Иначе через щели будет улетучиваться тепло. С целью сохранения тепла выполняется теплоизоляция задней стенки корпуса.

Так, что плоские коллекторы привлекают тех, кто делает отопление дома своими руками, своей несложной конструкцией и привлекательным соотношением цены и качества. Однако такой коллектор подойдёт для использования в регионах с высокой инсоляцией круглый год. Или в летний период в средней полосе России. Зимой эффективность такого устройства сильно падает из-за больших потерь тепла через элементы корпуса. Есть примеры, когда люди изготавливают солнечный воздушный коллектор своими руками для отопления дома, но такие устройства мы рассматривать не будем по причине их низкой эффективности.

Интересные факты

Вот несколько интересных фактов о том, как своими руками изготовить солнечный коллектор:

1. Принцип работы: Солнечные коллекторы используют эффект поглощения солнечного света для нагрева жидкости, чаще всего воды. В простейших моделях используется черная поверхность, которая эффективно поглощает солнечные лучи и передает тепло жидкости, проходящей через трубки, расположенные на этой поверхности.

2. Материалы: Для изготовления солнечного коллектора можно использовать доступные материалы, такие как старые оконные рамы, черная краска, медные или пластиковые трубы и стекло. Например, стеклянные панели от старых окон могут служить отличным покрытием, защищающим коллектор от атмосферных воздействий и одновременно пропускающим солнечный свет.

3. Эффективность: Эффективность самодельного солнечного коллектора может достигать 60-80%, в зависимости от качества материалов и конструкции. Правильная изоляция задней части коллектора и угла наклона относительно солнца могут значительно повысить его производительность, что делает проект не только увлекательным, но и экономически выгодным.

https://youtube.com/watch?v=KicOzrEiFYM

Как сделать солнечный коллектор для отопления дома своими руками?

Какие материалы понадобятся, и сколько это стоит?

• Ёмкость объёмом 200─300 литров (разброс цен довольно большой, от 4 до 12 тысяч рублей);
• Стекло 2─3 квадратных метра (около 1 тысячи рублей) и рама под него (около 500 рублей);
• Доски для корпуса. Толщина должна быть не менее 25 мм, а ширину можно взять 100, 120, 140 мм (цена 1 доски 3 метра примерно 300─500 рублей);
• Крепёж для корпуса: соединительные уголки, гвозди, саморезы;
• На дно можно использовать ДСП или оргалит, чтобы снизить вес (200─300) рублей;
• Оцинкованное железо (300─400 рублей). Можно положить профиль, выкрашенный в чёрный цвет;
• Трубы для радиатора. Здесь цена будет зависеть от того, что вы будете использовать: железо, пластик, медь;
• Теплоизоляционный материал (упаковка 500─700 рублей).

Цена может отличаться в зависимости от того, какие размеры вы будете выдерживать. Ниже будет описан процесс изготовления коллектора в общем случае. Вполне возможно, что вы внесёте в него свои поправки. Если вы собираетесь изготавливать солнечный коллектор из поликарбоната своими руками, то в стоимость нужно включить его необходимое количество. Варианты с этим материалом часто можно встретить на дачных участках и в частных домах.

https://youtube.com/watch?v=C0SK7sqF6Tw

Изготовление солнечного коллектора

Сначала необходимо создать короб. Кроме стенок, рекомендуется добавить распорки из досок и бруса для дополнительной прочности. Дно можно изготовить из ДСП или оргалита. На него укладывается теплоизоляционный слой, который может состоять из минеральной ваты, пенополистирола или аналогичных материалов. Сверху устанавливается жестяной лист. Затем монтируется теплоприёмник, который крепится к коробу. Перед установкой все элементы следует покрасить в матовый черный цвет. Используйте термостойкую краску для жестяного листа, радиатора, соединений и других деталей.

Далее необходимо подготовить бак для воды. Его следует разместить в более объемной ёмкости и обеспечить изоляцию. Для этого между стенками засыпается теплоизоляционный материал. К баку потребуется водяная камера с поплавком, работающая по принципу унитазного бачка. Обычно она устанавливается на чердаке под крышей вместе с накопителем. Важно, чтобы водяная камера находилась на метр выше накопительного бака.

Солнечный коллектор устанавливается либо на крыше дома с южной стороны, либо в другом солнечном месте.

Если коллектор будет находиться на участке, трубы, ведущие к нему, необходимо поместить в теплоизоляцию.

После этого осуществляется соединение всех элементов в единую систему с помощью труб и подключение к водоснабжению. Рекомендуется разместить максимальное количество труб в коллекторе, желательно 10-12 штук. Заполнение системы следует начинать с нижней части, то есть с радиатора, чтобы избежать образования воздушных пробок. После заполнения системы водой из водяной камеры начнёт поступать вода через дренажную трубку.

Необходимо заполнить бак, после чего вода начнёт циркулировать и нагреваться. Нагретая вода будет подниматься, вытесняя холодную, которая будет поступать в теплоприёмник. Когда поплавковый клапан в водяной камере сработает, холодная вода снова будет поступать в нижнюю часть. Таким образом, обеспечивается циркуляция без смешивания воды с разной температурой. На ночь рекомендуется перекрывать подачу воды в накопитель, чтобы избежать тепловых потерь.

Разновидности солнечных коллекторов

В заключение стоит сказать несколько слов о том, какие бывают установки для нагрева воды на солнце. Материал может пригодиться для общего развития. Тепловые коллекторы подразделяют на:

• Низкотемпературные (нагрев воды до 500 градусов Цельсия);
• Среднетемпературные (до 800 С);
• Высокотемпературные (выше 800 С). Используются только в промышленности.

По конструкции солнечные коллекторы разделяют на:

• Интегрированные накопительные;
• Плоские.

Накопительный коллектор ещё называют термосифонным коллектор. Помимо нагрева воды такие устройства ещё умеют поддерживать её температуру на определённом уровне. Такой вариант наиболее экономичен, поскольку не использует насосы. Конструктивно он представляет собой несколько ёмкостей с водой, находящихся в теплоизоляционном коробе. Через стеклянную крышку на ёмкостях солнечный свет нагревает воду. Коллектор прост в изготовлении и обслуживании, недорогой. Зимой применять не получиться.

Плоский коллектор, о котором говорилось выше, представляет собой короб, где расположен теплообменник. Обычно эту конструкцию изготавливают те, кто хочет сделать солнечный коллектор своими руками. Ящик закрыт стеклом или прозрачным пластиком. Теплообменник выкрашен в чёрный матовый цвет, сделана термоизоляция короба. Часто их применяют для подогрева воды в бассейнах на даче, вспомогательного отопления дома и т. п.

По типу теплоносителя коллекторы можно разделить на:

• Жидкостные. Теплоносителем здесь является вода или антифриз. Могут быть выполнены с использованием различных теплообменников;
• Воздушные. Являются бюджетным вариантом, но работают только до 10 С на улице. Зато они не текут и не промерзать. Часто их используют для сушки урожая в своих хозяйствах.

Есть также разновидность коллекторов, которые концентрируют солнечные лучи. В их конструкции предусмотрена зеркальная поверхность, направляющая на концентратор падающие солнечные лучи.

Они применяются в странах ближе к экватору, поскольку в пасмурную погоду они работать не могут.

Установка и подключение солнечного коллектор к системе отопления

Установка солнечного коллектор является важным этапом в процессе его использования. Правильное подключение к системе отопления обеспечит эффективное использование солнечной энергии для обогрева вашего дома. В этом разделе мы рассмотрим основные шаги, которые необходимо выполнить для установки и подключения солнечного коллектор.

1. Подготовка места установки

Перед тем как приступить к установке, выберите подходящее место для солнечного коллектор. Оно должно быть хорошо освещено солнечными лучами в течение большей части дня. Обычно коллекторы устанавливаются на крыше, но также можно использовать специальные конструкции на земле. Убедитесь, что выбранное место не затеняется деревьями или зданиями.

2. Установка коллекторов

Солнечные коллекторы могут быть установлены под различными углами, но оптимальный угол наклона зависит от вашего географического положения. Обычно угол наклона составляет от 30 до 45 градусов. Установите коллекторы на крепежные элементы, которые должны быть надежно закреплены, чтобы избежать повреждений при сильном ветре или других неблагоприятных погодных условиях.

3. Подключение трубопроводов

После установки коллекторов необходимо подключить трубопроводы. Используйте медные или пластиковые трубы, которые устойчивы к высоким температурам и давлению. Подключите выходные трубы коллекторов к системе отопления. Обратите внимание на направление потока: горячая вода должна подниматься вверх, а холодная — опускаться вниз. Для этого используйте специальные фитинги и соединения, которые обеспечат герметичность системы.

4. Установка насосной станции

Для циркуляции теплоносителя в системе необходимо установить насосную станцию. Она должна быть расположена в удобном месте, защищенном от влаги и низких температур. Подключите насос к электросети и настройте его на автоматическое включение при достижении определенной температуры в коллекторе.

5. Подключение к бойлеру или системе отопления

Если вы используете солнечный коллектор для подогрева воды, подключите его к бойлеру. Убедитесь, что бойлер имеет входы и выходы для подключения солнечного теплоносителя. В случае подключения к системе отопления, необходимо учесть, что солнечный коллектор будет работать в тандеме с основным источником тепла (например, газовым или электрическим котлом).

6. Проверка системы

После завершения установки и подключения всех компонентов системы, проведите проверку на наличие утечек. Запустите насос и проверьте, как циркулирует теплоноситель. Убедитесь, что все соединения герметичны, а система работает без сбоев. Также рекомендуется установить термометры и манометры для контроля температуры и давления в системе.

7. Обслуживание и уход

Регулярное обслуживание солнечного коллектор поможет продлить срок его службы и повысить эффективность работы. Периодически проверяйте состояние трубопроводов, насосов и коллекторов. Убедитесь, что нет загрязнений или повреждений, которые могут повлиять на работу системы. Также рекомендуется очищать поверхность коллекторов от пыли и грязи для максимального поглощения солнечной энергии.

Следуя этим шагам, вы сможете самостоятельно установить и подключить солнечный коллектор к системе отопления, что позволит вам значительно снизить затраты на отопление и использовать возобновляемые источники энергии.

Вопрос-ответ

Из чего состоит солнечный коллектор?

Основными элементами солнечного коллектора являются манифольд (теплообменник) и вакуумные трубки. Через манифольд циркулирует специальная жидкость (теплоноситель), которая нагревается от вакуумных трубок. Вакуумная трубка состоит из стеклянной колбы, алюминиевого радиатора и медной тепловой трубки «Heat Pipe».

Сколько киловатт дает солнечный коллектор?

Летом в средней полосе России приход солнечной энергии составляет примерно 5 кВтч/м². С учётом среднего КПД солнечного коллектора около 60% получаем 3 кВтч энергии с 1 м² солнечного коллектора.

Сколько стоит один солнечный коллектор?

Солнечные коллекторы и водонагреватели применяются для круглогодичного и сезонного нагрева воды, которая используется для горячего водоснабжения и отопления. 43 995 руб. /шт.

Советы

СОВЕТ №1

Перед началом сборки солнечного коллекторa, тщательно изучите различные типы коллекторов и выберите тот, который лучше всего подходит для ваших нужд и условий. Например, плоские коллекторы проще в изготовлении, но вакуумные могут быть более эффективными в холодную погоду.

СОВЕТ №2

Используйте качественные материалы для сборки. Например, для зеркал используйте алюминиевую фольгу или специальные отражающие пленки, а для корпуса — теплоизоляционные материалы, чтобы повысить эффективность коллекторa и продлить его срок службы.

СОВЕТ №3

Обратите внимание на расположение коллекторa. Убедитесь, что он установлен под правильным углом и не затенен деревьями или зданиями, чтобы максимизировать солнечное воздействие в течение дня.

СОВЕТ №4

Не забывайте о безопасности при работе с инструментами и материалами. Используйте защитные очки и перчатки, а также следуйте инструкциям по сборке, чтобы избежать травм и повреждений.
