Тепловой баланс двигателя внутреннего сгорания (ДВС) определяет его эффективность и производительность. В процессе работы ДВС химическая энергия топлива преобразуется в механическую, и для оптимизации этого процесса важно учитывать распределение тепла, возникающего при сгорании. В статье рассмотрим расчёт теплового баланса ДВС, используемые уравнения и формулы для определения коэффициента полезного действия (КПД), а также значимость этих расчётов для повышения эффективности двигателя. Понимание теплового баланса поможет инженерам и специалистам автомобилестроения разрабатывать более экономичные и экологически чистые двигатели.
Что такое тепловой баланс ДВС
Тепловой баланс — это соотношение между теплотой, использованной для полезной работы, и потерянной теплотой. Потери возникают из-за утечек тепла в окружающую среду. Топливный баланс можно представить в процентах или в энергетических единицах (калориях, джоулях). Уравнение теплового баланса позволяет вычислить общее количество теплоты за час работы, фиксированный цикл, на 1 кг расходуемого вещества или на единицу продукции.
В технической сфере этот термин применяется для анализа тепловых процессов в двигателях внутреннего сгорания, газотурбинных установках, печах и других устройствах. Данные из уравнения позволяют вычислить коэффициент полезного действия как агрегата, так и его компонентов. Расчет теплового баланса помогает оценить эффективность сгорания топливовоздушной смеси (ТПВС) в двигателе.
Эксперты в области двигателестроения подчеркивают, что расчет теплового баланса двигателя внутреннего сгорания (ДВС) является ключевым аспектом для оценки его эффективности и надежности. Тепловой баланс включает в себя анализ всех источников тепла, возникающих в процессе сгорания топлива, а также тепловых потерь, связанных с охлаждением, трением и другими факторами.
Основные компоненты теплового баланса включают количество тепла, выделяемого при сгорании топлива, и теплоту, теряемую через выхлопные газы, охлаждающую систему и радиатор. Эксперты отмечают, что для точного расчета необходимо учитывать не только физические свойства используемого топлива, но и конструктивные особенности двигателя, такие как степень сжатия и эффективность системы впуска-выхода.
Таким образом, тщательный анализ теплового баланса позволяет оптимизировать работу ДВС, повысить его КПД и снизить выбросы вредных веществ, что является важной задачей для современного автомобилестроения.
Уравнение
Тепловой баланс двигателя может быть выражен в форме уравнения, одна часть которого будет показывать приход тепла в систему, а вторая – потери и расход. Для лучшего наглядного представления значения легко трансформируются в диаграммы и таблицы.
Левая часть уравнения теплового баланса (Q) — общее количество теплоты, подведенного в двигатель с горючим. Вторая часть показывает распределение теплотворной способности топлива, где:
- Qe – количество полезного тепла. Показывает количество теплоты, израсходовавшейся на преобразование возвратно-поступательного движения поршня во вращательное движение коленчатого вала. Это и будет эффективно расходованная энергия.
- Qохл – тепло, растраченное на обогрев антифриза. В двигателях с воздушным охлаждением этот параметр будет обозначать потери на нагрев воздуха.
- Qгаз – количество теплоты, вышедшее из двигателя вместе с отработавшими газами.
- Qхим – потери тепла вследствие неполноты сгорания топлива.
- Qост – остаточные потери, не учтенные в остальных пунктах.
- Qм – передавая смазочным материалам теплота.
Если говорить о процентном выражении, то Q – 100% полученного тепла. Процентное соотношение общего количества тепла к каждому виду потерь можно получить по формуле:
(QHp = Q)
| Источник тепла | Формула расчета тепловой мощности (кВт) | Доля в общем тепловом балансе (%) |
|---|---|---|
| Химическая энергия топлива (Qт) | Qт = mт * Qн * ηт | 100% (базисная величина) |
| Эффективная мощность двигателя (Ne) | Ne / ηм | ηм * 100% (где ηм – механический КПД) |
| Теплота, уходящая с отработавшими газами (Qвых) | Qвых = Qт – Ne – Qохл – Qпот | (Qвых / Qт) * 100% |
| Теплота, отводимая системой охлаждения (Qохл) | Qохл = cв * mв * ΔTв | (Qохл / Qт) * 100% |
| Теплопотери в окружающую среду (Qпот) | Определяется экспериментально или расчетом с учетом теплопроводности, конвекции и излучения. | (Qпот / Qт) * 100% |
| Теплота, затраченная на трение (Qтр) | Определяется экспериментально или приближенно рассчитывается по мощности потерь на трение. | (Qтр / Qт) * 100% |
Интересные факты
Вот несколько интересных фактов о расчете теплового баланса двигателей внутреннего сгорания (ДВС):
-
Тепловая эффективность: Тепловой баланс ДВС позволяет определить, какая часть энергии, содержащейся в топливе, преобразуется в полезную работу. Обычно эффективность современных бензиновых двигателей составляет около 25-30%, тогда как дизельные двигатели могут достигать 35-40%. Остальная энергия теряется в виде тепла, что подчеркивает важность оптимизации теплового баланса для повышения общей эффективности.
-
Компоненты теплового баланса: При расчете теплового баланса учитываются различные компоненты, такие как полезная работа, потери на трение, потери через охлаждающую систему, а также потери через выхлопные газы. Эти потери могут составлять значительную часть общей энергии, поэтому их минимизация является ключевым аспектом проектирования двигателей.
-
Использование термодинамических циклов: Для расчета теплового баланса ДВС часто применяются термодинамические циклы, такие как цикл Отто для бензиновых двигателей и цикл Дизеля для дизельных. Эти модели помогают инженерам понять, как различные параметры, такие как степень сжатия и температура, влияют на эффективность и производительность двигателя, что позволяет оптимизировать его конструкцию и работу.
Эффективность ДВС
Основная часть тепла, выделяющегося при сгорании топлива, уходит на нагрев поршня, стенок цилиндра и головки блока. Наибольшие потери происходят при выбросе выхлопных газов. Использование этих газов для привода турбины увеличивает коэффициент полезного действия (КПД) двигателя внутреннего сгорания. Значительная доля полезной работы расходуется на преодоление трения, сжатие пружин и насосные потери, связанные с перекачиванием технических жидкостей, таких как моторное масло и жидкость гидроусилителя руля. Потери на трение включают сопротивление движению поршней и вращению коленчатого и распределительного валов, а также усилие для вращения шкива генератора.
Читайте также:

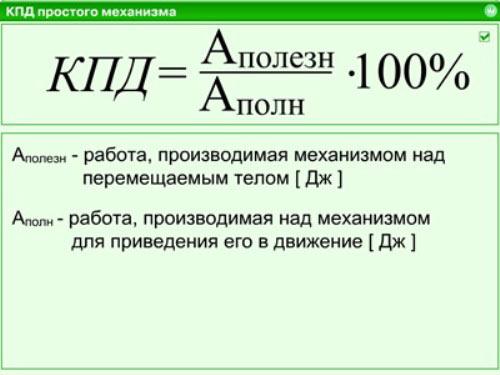

Коэффициент полезного действия двигателя — это отношение полезной энергии к общему количеству энергии, выделяющейся при сгорании топлива.
КПД конкретной модели двигателя зависит от множества факторов. В общем, бензиновые двигатели имеют эффективность 20-25%, а атмосферные дизельные достигают около 40%. Установка турбонагнетателя на дизельный двигатель позволяет достичь 50-53% эффективности.
Борьба с потерями
Можно выделить 3 основные способа потери полезной энергии:
- Топливная эффективность (порядка 25% всех потерь). Как бы ни старались конструкторы, но сжечь полностью порцию топлива и получить близкую к максимально возможной отдачу на современной стадии двигателестроения невозможно.
- Тепловые потери в процентном эквиваленте достигают 35% от общей эффективности.
- Механические потери, связанные с трением, насосными потерями (около 20%).
Существует 2 основных способа получения большей отдачи от сгорания ТПВС:
- Увеличение топливной эффективности и уменьшение потерь. Чтобы получить большую отдачу от сгорания бензина, ТПВС нужно как можно сильнее сжать. Однако, в случае с бензиновыми двигателями мы натыкаемся на большую проблему – детонацию. Дизельным моторам детонация не страшна, но увеличение энергии приводит к чрезмерным нагрузкам на коленчатый вал, вкладыши коленвала и т.д. Поддерживать чрезвычайно высокую температуру в камере сгорания двигателя также нет возможности, так как детали ЦПГ, головки блока цилиндров имеют определенный коэффициент расширения. Изготовление деталей из сверхпрочных материалов удорожит себестоимость производства, сделав тем самым изготовление экономически невыгодным.
- Уменьшение потерь – действенный способ увеличения КПД двигателя. Именно желание уменьшить потери привело современное двигателестроение к облегчению деталей ЦПГ, уменьшению размера поршневых колец, ранней блокировке ГДТ в коробках автомат и тому подобным мерам.
Влияние топлива на тепловой баланс
Топливо играет ключевую роль в формировании теплового баланса двигателя внутреннего сгорания (ДВС). Оно не только служит источником энергии для работы двигателя, но и влияет на его эффективность, выбросы и общую производительность. Основные аспекты влияния топлива на тепловой баланс можно рассмотреть через несколько ключевых факторов.
1. Теплотворная способность топлива
Теплотворная способность — это количество тепла, выделяющееся при полном сгорании единицы объема или массы топлива. Чем выше этот показатель, тем больше энергии может быть получено от топлива. Например, бензин имеет более высокую теплотворную способность по сравнению с дизельным топливом, что влияет на эффективность работы бензиновых и дизельных двигателей.
-
Читайте также:
2. Состав топлива
Состав топлива также существенно влияет на тепловой баланс. Разные виды топлива содержат различные пропорции углеводородов, которые определяют их сгораемость и теплотворную способность. Например, добавление присадок в топливо может улучшить его характеристики, такие как октановое число или цетановое число, что, в свою очередь, влияет на процесс сгорания и, следовательно, на тепловой баланс.
3. Процесс сгорания
Эффективность сгорания топлива — это еще один важный аспект. Полное сгорание топлива приводит к максимальному выделению тепла, в то время как неполное сгорание может привести к образованию угарного газа и других вредных выбросов, а также к потере энергии. Оптимизация процесса сгорания, например, путем регулирования соотношения воздух-топливо, может значительно улучшить тепловой баланс двигателя.
4. Температура сгорания
Температура, при которой происходит сгорание, также влияет на тепловой баланс. Более высокая температура сгорания может привести к более полному сгоранию топлива, но также может вызвать образование оксидов азота (NOx), что негативно сказывается на экологии. Поэтому важно находить баланс между эффективностью сгорания и уровнем выбросов.
5. Влияние на охлаждение
Топливо также влияет на систему охлаждения двигателя. При сгорании топлива выделяется значительное количество тепла, которое должно быть отведено от двигателя для предотвращения перегрева. Эффективная работа системы охлаждения зависит от качества топлива и его способности к сгоранию, что в свою очередь влияет на тепловой баланс.
6. Выбросы и экология
-
Читайте также:
Наконец, важно учитывать, что различные виды топлива имеют разные уровни выбросов вредных веществ. Это не только влияет на экологическую обстановку, но и на тепловой баланс, так как некоторые выбросы могут указывать на неполное сгорание и, следовательно, на потери энергии. Использование более чистых видов топлива может помочь улучшить как тепловой баланс, так и экологические показатели.
Таким образом, влияние топлива на тепловой баланс ДВС является многогранным и требует комплексного подхода к анализу. Понимание этих аспектов позволяет оптимизировать работу двигателя, повысить его эффективность и снизить негативное воздействие на окружающую среду.
Вопрос-ответ
Как рассчитывается тепловой баланс?
Теплопоступления за счет разницы внешней и внутренней температуры, а также тепло солнечного излучения: Q1 = h * S * q.
Что такое тепловой баланс двигателя?
Тепловым балансом называется распределение теплоты, выделяющейся при сгорании топлива в дизеле, на отдельные составляющие, включая как полезно использованную теплоту, так и потери теплоты. Тепловой баланс определяется, как правило, экспериментальным путём теплобалансовых испытаний головного двигателя на стенде завода.
Что такое тепловой баланс в двигателе внутреннего сгорания?
Тепловой баланс учитывает всё тепло, подводимое к двигателю, и то, как оно используется. Подведенное тепло – это тепло, получаемое от топлива, которое рассчитывается как произведение массы топлива на его теплотворную способность. Тепло используется за счёт полезной работы, тепла, отводимого охлаждающей водой, и тепла, отводимого отработавшими газами.
Какой КПД у ДВС?
КПД бензинового двигателя составляет 25–30 %. Это значит, что из 10 л максимум 3 л расходуются на полезное действие. Остальное списывается на потери от трения сопряженных деталей, работы других механизмов и т. д. КПД дизельного двигателя – минимум 40 %.
Советы
СОВЕТ №1
Изучите основные термодинамические процессы, происходящие в двигателе внутреннего сгорания (ДВС). Понимание таких понятий, как сжатие, сгорание и расширение, поможет вам лучше осознать, как рассчитывается тепловой баланс.
СОВЕТ №2
Обратите внимание на параметры, влияющие на эффективность ДВС, такие как температура, давление и состав топлива. Эти факторы играют ключевую роль в тепловом балансе и могут значительно повлиять на производительность двигателя.
СОВЕТ №3
Используйте специализированные программные инструменты для моделирования теплового баланса. Современные программы могут помочь вам более точно рассчитать тепловые потери и эффективность работы двигателя, что особенно полезно для инженеров и исследователей.
-
Читайте также:
СОВЕТ №4
Не забывайте о важности регулярного обслуживания ДВС. Поддержание двигателя в хорошем состоянии способствует более точным расчетам теплового баланса и повышает общую эффективность работы автомобиля.
