Как правильно пользоваться мультиметром

Мультиметр стал важным инструментом для диагностики и ремонта электрических систем, особенно в автомобилях. Правильное использование мультиметра, например, модели DT, позволяет быстро и точно проверять проводку и выявлять неисправности, что экономит время и средства. В статье мы рассмотрим, как правильно пользоваться мультиметром, предоставим инструкцию и полезные видео для уверенной диагностики электрических цепей.

Что такое мультиметр

Мультиметр — прибор для электроизмерений, который измеряет несколько параметров одновременно:

• напряжение;
• силу тока;
• электрическое сопротивление.

Это устройство объединяет функции нескольких приборов. Название «мультиметр» происходит от английского multimeter, что означает «множественный измеритель». Ранее его называли тестером или авометром, что является сокращением от ампервольтомметра, наиболее точно отражающего его назначение. Мультиметр обычно включает в себя вольтметр, амперметр и омметр. Буквы DT в названии обозначают Digital Tester, то есть цифровой тестер, что указывает на наличие цифрового дисплея. Принцип работы всех цифровых тестеров схож, поэтому, освоив модель DT 832, вы сможете использовать любой мультиметр с аналогичным обозначением. Далее рассмотрим, как правильно пользоваться мультиметром.

Правильное использование мультиметра требует внимательности и понимания его функций. Эксперты подчеркивают, что перед началом работы необходимо ознакомиться с инструкцией, чтобы избежать ошибок. Важно правильно выбрать режим измерения: для проверки напряжения следует установить мультиметр на соответствующий диапазон, а для измерения сопротивления — отключить питание цепи. Также рекомендуется использовать щупы с хорошей изоляцией, чтобы минимизировать риск короткого замыкания. При измерении постоянного тока необходимо соблюдать полярность, иначе показания будут неверными. Наконец, эксперты советуют регулярно калибровать прибор для обеспечения точности измерений.

Мультиметр. Как пользоваться мультиметром. Тестер. Полная инструкция как пользоваться тестером.

Применение прибора

Проверка электрооборудования авто невозможна без знания того, как пользоваться мультиметром. Для этого будет рассмотрена на примере доступного по цене, а в эксплуатации похожего на своих китайских собратьев, мультиметра DT 832. Он обладает точностью измерения достаточной для ремонта электрооборудования автомобиля. А розничная цена его обычно не превышает 100 р. Он имеет 3 гнезда для подключения щупов:

• нижнее – общее;
• верхнее – для измерения силы тока;
• среднее – для измерения напряжения и сопротивления.

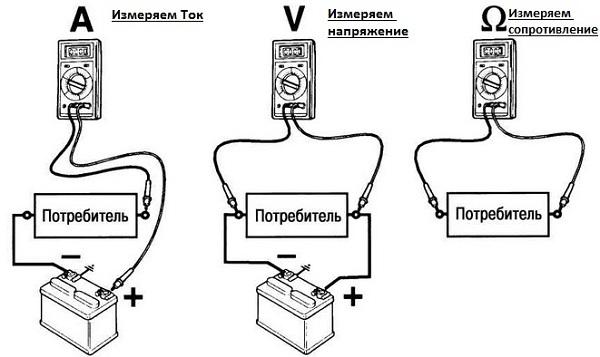

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины. После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода оснастите зажимом. Операция эта нехитрая крокодил просто надевается на щуп, если он плохо держится, сдавите его надевающуюся часть пассатижами чтобы она сидела плотнее.

Интересные факты

Вот несколько интересных фактов о правильном использовании мультиметра:

1. Измерение сопротивления: При измерении сопротивления мультиметром важно отключить питание от цепи. Если мультиметр подключен к работающей цепи, это может привести к повреждению прибора и искажению показаний. Кроме того, при измерении сопротивления необходимо убедиться, что щупы мультиметра надежно контактируют с измеряемым объектом, чтобы избежать ошибок.

2. Выбор диапазона: Многие мультиметры имеют автоматический и ручной выбор диапазона. При использовании ручного режима важно выбирать диапазон, который превышает предполагаемое значение измеряемой величины. Например, если вы ожидаете измерить напряжение в 12 В, лучше выбрать диапазон 20 В, чтобы избежать перегрузки прибора.

3. Правильное подключение щупов: Щупы мультиметра обычно имеют разные цвета: красный для положительного (VΩmA) и черный для отрицательного (COM). Неправильное подключение щупов может привести к неверным измерениям или даже повреждению прибора. При измерении постоянного напряжения важно помнить, что полярность имеет значение: подключение щупов в обратном порядке может не только дать неверные показания, но и повредить мультиметр.

Как пользоваться мультиметром | Мультиметр для начинающих

Как узнать, не замыкают ли провода на массу авто

Чтобы проверить, замыкают ли провода на массу автомобиля, выполните следующие шаги. Подключите щупы к нижнему и среднему гнезду мультиметра. Установите режим измерения сопротивления до 200 Ом (Ω 200).

Перед началом работы отключите проверяемую цепь и отсоедините её от потребителей (например, выньте лампочки из патронов). Один щуп должен соприкасаться с массой автомобиля, а другой поочередно проверяйте с проводами. Для удобства можно припаяйте иглу к одному из щупов и прокалывать изоляцию проводов. Если мультиметр покажет сопротивление от нуля до нескольких Ом, это указывает на контакт с массой. В этом же режиме можно проверить обрыв в проводе. Подключите щупы к его концам: если обрыва нет, индикатор покажет 0, а значение в несколько десятков Ом укажет на повреждение или плохой контакт в разъеме. При обрыве показания будут аналогичны тем, что вы получите с разомкнутыми щупами. Чтобы убедиться в правильности показаний, замкните щупы перед проверкой.

При использовании мультиметра в режиме омметра полярность подключения щупов не имеет значения.

Измерения напряжения

Прибор имеет высоковольтные диапазоны измерения напряжения, но для ремонта электрооборудования авто они не пригодятся. А высоковольтные провода проверяют только на отсутствие внутренних обрывов омметром. Остальные высоковольтные элементы электрооборудования авто тоже не проверяются вольтметром. Из них при помощи DT 832 можно проверить только резистор в бегунке распределителя зажигания, но и его следует проверять в режиме омметра.

Для измерения напряжения щупы подключить к нижнему и среднему гнезду на лицевой стороне прибора. Переключателем, находящимся там же, выбрать режим измерения постоянного напряжения до 20 V (V^─ 20). Обеспечить контакт щупа общего провода DT 832 с массой авто, а другого щупа с участком проводки, где нужно провести измерения. Считать показания с дисплея.

Высоковольтные диапазоны измерения переменного напряжения пригодятся вам для того, чтобы прозвонить проводку в квартире.

Измерение силы тока

Сила тока, потребляемая электрическим устройством автомобиля, измеряется мультиметром. Для этого разорвите цепь питания устройства. Подключите щупы к мультиметру DT 832, вставив их в нижний и верхний разъемы. Установите переключатель на измерение силы тока, выбрав значение, немного превышающее максимальное потребление устройства. Для маломощных приборов выберите режим А 10. Затем подключите DT 832 в разрыв питания: общий провод тестера соедините с проводом от устройства, а щуп, подключенный к верхнему разъему, — с проводом, подающим питание. При выключенном устройстве тестер покажет ток утечки, а при включении — потребляемый ток.

Для измерения напряжения подключите вход измерительного прибора параллельно бортовой сети автомобиля. Вход тестера для измерения силы тока подключайте только в разрыв питания или массы устройства. Подключение мультиметра в режиме амперметра параллельно бортовой сети может вызвать короткое замыкание и повредить прибор. Не пытайтесь измерять ток, потребляемый стартером, так как его значение значительно превышает допустимые параметры для данного устройства, что может привести к его поломке.

Для чего измеряют напряжение и ток

Для чего измеряют напряжение и ток:

1. Определение работоспособности генератора авто. Если ваш стартер отказывается часто пускать двигатель. Подключить щупы к нижнему и среднему гнезду тестера, выбрать режим измерения постоянного напряжения до 20 V (V^─ 20). Запустить двигатель установить частоту вращения коленвала около 1,2 тыс. об/мин. Включить дальний свет и еще пару потребителей вроде обогревателя заднего стекла. Измерить напряжение на клеммах аккумулятора. Если оно не менее 13,9 и не более 14,2 V, то генератор в порядке. Когда напряжение не находится в этом диапазоне генератор требует ремонта.
2. Определение тока утечки. Если после длительной стоянки стартер вашего авто не всегда пускает двигатель, нелишне будет измерить ток утечки проводки. Для этого нужно подключить щупы к нижнему и верхнему гнезду тестера, выбрать режим измерения постоянного тока до 10 А (А^─ 10). Выключив все электроприборы снять одну клемму с аккумулятора. Если случиться выбрать и снять плюсовую клемму тогда щуп общего провода прибора нужно присоединить к ней, а другой к плюсовой клемме аккумулятора. Показания индикатора и будут током утечки электрооборудования.

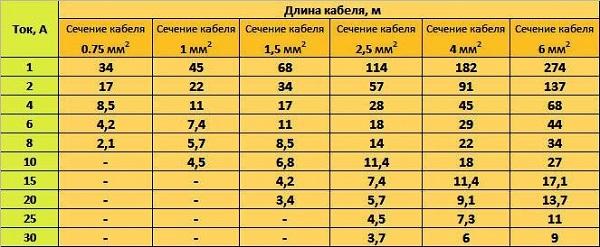

3. Проверка верности выбора сечения провода для подключения дополнительного электрооборудования. Для этого нужно включить вновь установленное устройство, и измерить напряжение питания на его клеммах. Если сечение провода питания меньше необходимого, тестер покажет напряжение меньше напряжения в сети, так как при прохождении тока по проводу недостаточного сечения на нем будет возникать значительное падение напряжения, которое уменьшит напряжение питания.
4. Прозвонить провод на обрыв можно, включив мультиметр в режим измерения напряжения. Для этого на один конец провода нужно подать напряжение, а на другом конце измерять его. Если прибор покажет наличие напряжения на другом конце, то провод цел. Аналогично можно прозвонить провод при помощи контрольной лампочки.
5. Проверить работоспособность диода в мосту генератора можно, включив тестер в режим омметра. Для этого измерьте сопротивление диода в прямом и обратном направлении. Сопротивление исправного диода в прямом включении должно быть близко к 0. В обратном же должно приближаться к бесконечности. Высокое прямое сопротивление диода говорит об обрыве в нем. Низкое обратное свидетельствует о его пробое. И в том, и в другом случае диод требует замены.
6. Мультиметром в режиме омметра можно проверить целость щеток генератора, не вынимая их из электроагрегата. Поиск неисправности подогревателя заднего стекла он тоже облегчит.

Урок №15. Как пользоваться тестером (мультиметром)

Безопасность при работе с мультиметром

Работа с мультиметром требует соблюдения определенных мер безопасности, чтобы избежать травм и повреждений оборудования. Прежде всего, важно помнить, что мультиметр может измерять различные электрические параметры, такие как напряжение, ток и сопротивление, и неправильное использование прибора может привести к короткому замыканию или поражению электрическим током.

Перед началом работы с мультиметром убедитесь, что вы знакомы с его функциями и режимами работы. Ознакомьтесь с инструкцией, прилагаемой к прибору, чтобы понять, как правильно переключать режимы и какие значения можно измерять. Не забывайте, что разные мультиметры могут иметь разные пределы измерений и особенности.

При измерении переменного или постоянного напряжения всегда начинайте с самого высокого диапазона, чтобы избежать повреждения мультиметра. Если вы не уверены в величине измеряемого напряжения, установите мультиметр на максимальное значение, а затем постепенно уменьшайте диапазон до тех пор, пока не получите точное значение.

При работе с током важно помнить, что мультиметр должен быть подключен последовательно в цепь. Никогда не подключайте мультиметр параллельно к источнику тока, так как это может привести к его выходу из строя. Также убедитесь, что вы используете правильные разъемы для измерения тока, так как некоторые мультиметры имеют отдельные разъемы для измерения постоянного и переменного тока.

Не забывайте о защите своих рук и глаз. При работе с высокими напряжениями рекомендуется использовать защитные очки и перчатки. Если вы работаете с цепями, которые могут быть под напряжением, убедитесь, что у вас есть доступ к отключающему устройству, чтобы в случае необходимости быстро отключить питание.

Также стоит помнить о том, что мультиметр не предназначен для измерения напряжения в цепях с высокой частотой или в цепях с высокой индуктивностью, так как это может привести к неправильным показаниям и повреждению прибора. Если вы не уверены в безопасности измерений, лучше проконсультироваться с более опытным специалистом.

Наконец, после завершения работы с мультиметром всегда отключайте его от цепи и возвращайте в исходное состояние. Храните прибор в сухом и защищенном от механических повреждений месте. Регулярно проверяйте состояние щупов и самого мультиметра, чтобы избежать неожиданных поломок в будущем.
