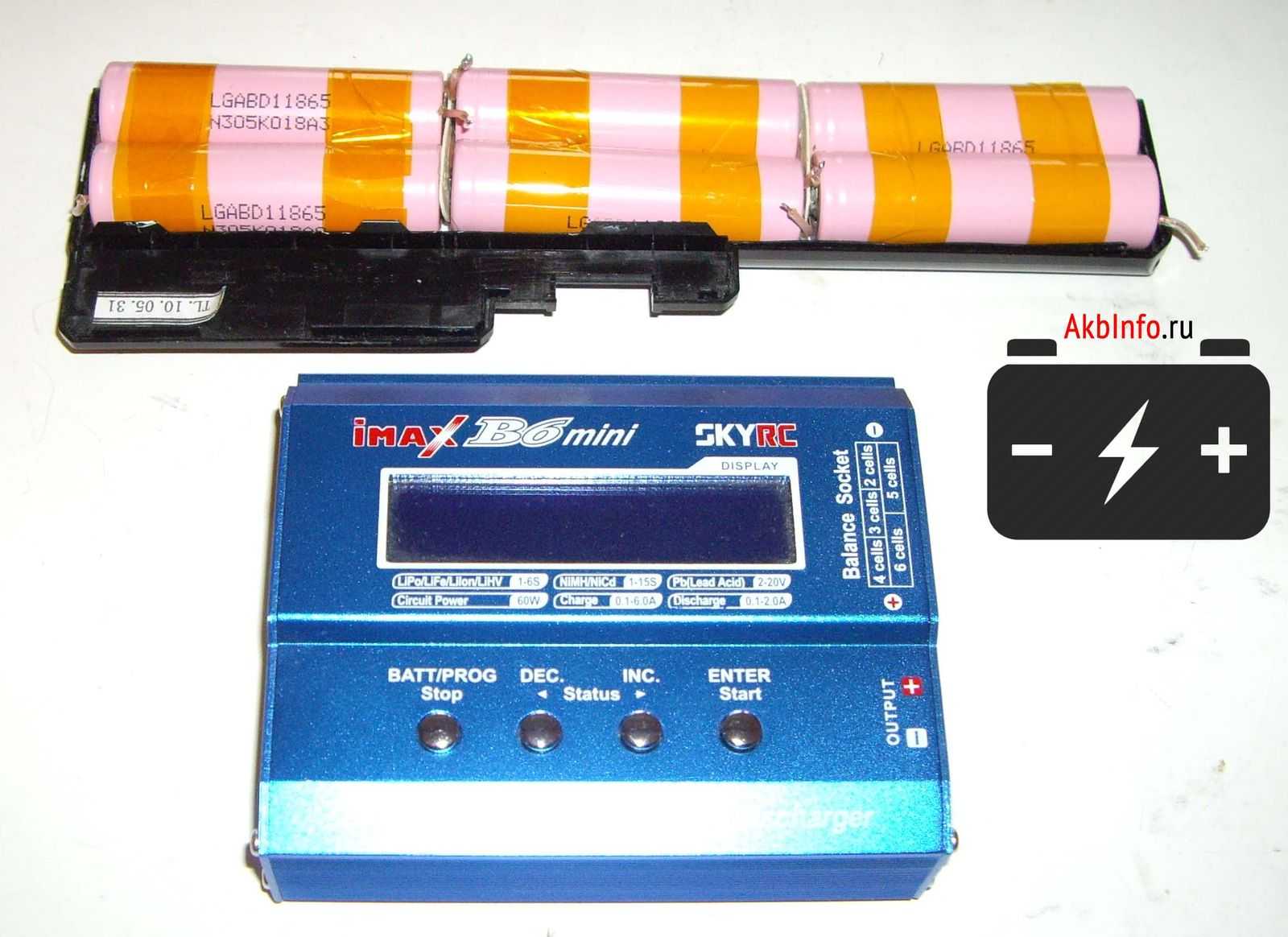

В статье рассмотрим процесс балансировки аккумулятора ноутбука с зарядным устройством iMax b6 mini. Балансировка — важная процедура, продлевающая срок службы батареи, улучшая её производительность и предотвращая проблемы с неравномерным разрядом ячеек. Объясним, как правильно использовать функции балансировки этого устройства для различных типов аккумуляторов, чтобы поддерживать их в оптимальном состоянии.
Что потребуется для балансировки?
Прежде всего, стоит отметить, что универсальное зарядное устройство предоставляет возможность балансировки аккумуляторных элементов во время зарядки, разрядки и хранения. Какова же цель этой процедуры? Балансировка обеспечивает равномерный процесс зарядки или разрядки всех ячеек аккумуляторной батареи. В данном случае к зарядному устройству подключаются не только положительный и отрицательный выводы батареи, но и промежуточные контакты аккумуляторных элементов (балансировочные точки). В результате iMax B6 mini контролирует напряжение каждой ячейки и гарантирует их равномерный заряд (разряд).
Для выполнения этой операции понадобятся следующие предметы:
- Универсальное зарядное устройство iMax B6 mini (или любое другое устройство с функцией балансировки);
- Аккумуляторная батарея;
- Кабель для балансировки.
У iMax B6 mini предусмотрено 5 разъемов для балансировки аккумуляторных батарей, рассчитанных на 2, 3, 4, 5 и 6 ячеек. Эти разъемы можно увидеть на изображении ниже.
В качестве примера была использована аккумуляторная батарея от ноутбука, состоящая из трех ячеек.
Если быть точным, то в этой батарее находится 6 ячеек 18650, которые объединены параллельно в 3 пары. Таким образом, получается три ячейки с напряжением по 3,7 вольта и общим напряжением 11,1 В. На фотографии обозначены положительный и отрицательный выводы батареи, а также балансировочные точки, к которым подключается балансировочный кабель.
У меня имелись только коннекторы для балансировки 6 ячеек с семью проводами.
Пришлось модифицировать его. Разъем был обрезан вместе с тремя проводами. Поскольку провода имели небольшую длину и пользоваться ими было неудобно, я удлинил их. В результате получился следующий вариант.
Эксперты отмечают, что балансировка аккумулятора ноутбука с помощью iMax B6 Mini является важной процедурой для поддержания его работоспособности и продления срока службы. Устройство позволяет точно измерять напряжение каждой ячейки аккумулятора, что критично для многосекционных батарей. При использовании iMax B6 Mini, пользователю необходимо подключить аккумулятор к зарядному устройству и выбрать режим балансировки. Устройство автоматически определяет напряжение каждой ячейки и регулирует его, обеспечивая равномерное распределение заряда. Это помогает избежать перегрева и повреждения отдельных ячеек, что может привести к снижению общей емкости аккумулятора. Регулярная балансировка способствует улучшению производительности и надежности аккумулятора, что делает его незаменимым инструментом для владельцев ноутбуков.
https://youtube.com/watch?v=qZdge2iIvlQ
Читайте также:
Балансировка аккумулятора ноутбука
Теперь непосредственно о процессе балансировки. Подключаем выводы от iMax B6 mini к плюсу и минусу аккумулятора ноутбука, а также балансировочные выводы.
Далее порядок действий следующий:
- Включаем зарядное устройство iMax B6 mini в сеть;
- В главном меню выбираем тип аккумуляторных элементов ноутбука (в нашем случае Li-Ion);
- Затем выбираем режим балансировки при зарядке (также есть режимы балансировки при разряде и хранении аккумуляторов);
- Устанавливаем ток и количество банок. Нажимаем Enter (start);
- Далее будет показано число элементов, определённых устройством, и введенных вами. Ещё раз нажимаем Enter и процесс пошёл.
После этого ЗУ заряжает (или разряжает) аккумуляторные элементы с учетом напряжения на каждом из них. Это обеспечивает равномерный заряд (разряд) банок.
Ниже представлена видеоверсия статьи на нашем канале Youtube:
https://youtube.com/watch?v=zbq0i1JMnk8
| Шаг | Действие | Описание |
|---|---|---|
| 1 | Подготовка оборудования | Убедитесь, что у вас есть iMax B6 mini, адаптер питания, кабель для подключения к аккумулятору ноутбука (обычно это JST-XH балансировочный кабель), сам аккумулятор ноутбука (желательно извлеченный), и мультиметр для контроля напряжения. |
| 2 | Идентификация ячеек | Определите количество ячеек в аккумуляторе ноутбука (обычно 3S, 4S или 6S). Это можно узнать по маркировке на аккумуляторе или измерив общее напряжение и разделив его на номинальное напряжение одной ячейки (3.7В или 3.6В). |
| 3 | Подключение аккумулятора | Подключите балансировочный кабель аккумулятора к соответствующему порту на iMax B6 mini. Убедитесь, что полярность соблюдена. Если есть основной силовой кабель, его также можно подключить к соответствующим разъемам на iMax B6 mini (плюс к плюсу, минус к минусу). |
| 4 | Выбор режима “Balance” | Включите iMax B6 mini. С помощью кнопок навигации выберите режим “LiPo BALANCE” (или “Li-Ion BALANCE”, в зависимости от типа аккумулятора). |
| 5 | Настройка параметров | Установите следующие параметры: – Battery Type: LiPo (или Li-Ion) – Cells: Количество ячеек, которое вы определили на шаге 2. – Charge Current: Ток заряда. Рекомендуется устанавливать ток не более 0.5C (где C – емкость аккумулятора в Ач). Например, для аккумулятора 4000 мАч (4 Ач) ток заряда не должен превышать 2А. – Voltage: Общее напряжение аккумулятора (обычно 4.2В на ячейку для LiPo, 4.1В для Li-Ion). |
| 6 | Запуск балансировки | Нажмите и удерживайте кнопку “START” (или “ENTER”) для запуска процесса балансировки. iMax B6 mini начнет заряжать и балансировать ячейки, выравнивая их напряжение. |
| 7 | Мониторинг процесса | На экране iMax B6 mini вы сможете отслеживать напряжение каждой ячейки, общий ток заряда и время. Убедитесь, что напряжение всех ячеек постепенно выравнивается. |
| 8 | Завершение балансировки | iMax B6 mini автоматически завершит процесс, когда все ячейки будут сбалансированы и достигнут заданного напряжения. Устройство подаст звуковой сигнал. |
| 9 | Отключение аккумулятора | Отключите аккумулятор от iMax B6 mini. Проверьте напряжение каждой ячейки с помощью мультиметра, чтобы убедиться в успешной балансировке. |
| 10 | Тестирование аккумулятора | После балансировки рекомендуется протестировать аккумулятор в ноутбуке, чтобы убедиться в улучшении его производительности и времени работы. |
Интересные факты
Вот несколько интересных фактов о балансировке аккумулятора ноутбука с помощью зарядного устройства iMax B6 Mini:
-
Балансировка ячеек: iMax B6 Mini позволяет балансировать каждую ячейку аккумулятора отдельно. Это важно, потому что в литий-ионных и литий-полимерных аккумуляторах ячейки могут иметь разные уровни заряда. Балансировка помогает предотвратить перезарядку или переразрядку отдельных ячеек, что увеличивает срок службы аккумулятора и повышает его безопасность.
-
Разнообразие режимов зарядки: Устройство iMax B6 Mini поддерживает несколько режимов зарядки, включая режим балансировки, что позволяет пользователю выбирать оптимальный способ зарядки в зависимости от состояния аккумулятора. Это делает его универсальным инструментом для работы с различными типами аккумуляторов.
-
Интуитивно понятный интерфейс: Несмотря на свои продвинутые функции, iMax B6 Mini имеет простой и понятный интерфейс, который позволяет даже новичкам легко настраивать параметры зарядки и балансировки. Это делает его доступным для широкого круга пользователей, включая тех, кто не имеет глубоких технических знаний.
https://youtube.com/watch?v=zbq0i1JMnk8
Советы по безопасному использованию iMax B6 Mini
При работе с зарядными устройствами, такими как iMax B6 Mini, важно соблюдать определенные меры безопасности, чтобы избежать повреждений как аккумулятора, так и самого устройства. Вот несколько рекомендаций, которые помогут вам безопасно использовать iMax B6 Mini для балансировки аккумуляторов ноутбуков.
1. Правильное подключение
Перед началом работы убедитесь, что вы правильно подключили аккумулятор к зарядному устройству. Неправильная полярность может привести к короткому замыканию и повреждению как аккумулятора, так и iMax B6 Mini. Всегда проверяйте, что положительный контакт аккумулятора соединен с положительным выходом зарядного устройства, а отрицательный — с отрицательным.
2. Выбор правильного режима зарядки
iMax B6 Mini предлагает несколько режимов зарядки, включая балансировку, быструю зарядку и разрядку. Для балансировки аккумуляторов используйте режим “Balance Charge”. Это обеспечит равномерное распределение заряда между ячейками аккумулятора, что продлит срок службы батареи и повысит ее эффективность.
3. Мониторинг температуры
Во время зарядки аккумуляторы могут нагреваться. Используйте термометр или просто периодически проверяйте температуру аккумулятора и зарядного устройства. Если вы заметили, что аккумулятор сильно нагревается, прекратите процесс зарядки и дайте ему остыть. Перегрев может привести к повреждению аккумулятора и даже к его взрыву.
4. Использование качественных аккумуляторов
Для достижения наилучших результатов используйте только качественные и совместимые аккумуляторы. Не стоит использовать аккумуляторы с поврежденной оболочкой или с признаками износа. Это может привести к непредсказуемым последствиям во время зарядки.
5. Регулярная проверка состояния аккумулятора
Перед каждой зарядкой проверяйте состояние аккумулятора. Если вы заметили вздутие, утечку или другие физические повреждения, не пытайтесь заряжать такой аккумулятор. Это может быть опасно и привести к серьезным последствиям.
6. Обеспечение хорошей вентиляции
Убедитесь, что место, где вы заряжаете аккумулятор, хорошо вентилируется. Это поможет избежать перегрева и обеспечит безопасность во время зарядки. Не ставьте зарядное устройство на мягкие поверхности, такие как диваны или кровати, которые могут блокировать вентиляцию.
7. Не оставляйте без присмотра
Во время зарядки не оставляйте аккумулятор и зарядное устройство без присмотра. Это поможет вам быстро отреагировать в случае возникновения каких-либо проблем, таких как перегрев или искрение.
8. Использование защитных функций
iMax B6 Mini оснащен различными защитными функциями, такими как защита от короткого замыкания, защита от перегрева и защита от перезарядки. Убедитесь, что эти функции активированы и работают должным образом, прежде чем начинать процесс зарядки.
Следуя этим рекомендациям, вы сможете безопасно и эффективно использовать iMax B6 Mini для балансировки аккумуляторов ноутбуков, продлевая их срок службы и обеспечивая надежную работу вашего устройства.
Вопрос-ответ
Как правильно откалибровать IMAX B6?
Для правильной калибровки зарядного устройства IMAX B6 необходимо выполнить следующие шаги: сначала подключите устройство к источнику питания и включите его. Затем выберите режим “NiMH” или “LiPo” в зависимости от типа аккумулятора, который вы будете заряжать. Подключите к зарядному устройству калибровочный резистор или используйте известный аккумулятор с точно измеренной емкостью. Установите параметры зарядки, такие как ток и напряжение, и начните процесс зарядки. После завершения зарядки проверьте, соответствует ли фактическая емкость аккумулятора заявленной, и при необходимости отрегулируйте настройки. Не забудьте также периодически проверять и обновлять прошивку устройства для обеспечения точности.
Как активировать новую батарею на ноутбуке?
Зарядка нового аккумулятора ноутбука. Батарею нужно установить в ноутбук, после чего подключите его к электросети без нажатия кнопки включения. Первая зарядка продолжается около 4 часов, её окончание можно увидеть по выключению индикатора. После этого можно включать ноутбук и использовать его до полного выключения.
Советы
СОВЕТ №1
Перед началом балансировки аккумулятора убедитесь, что у вас есть все необходимые инструменты и оборудование, включая iMax B6 Mini, подходящие соединительные провода и защитные очки. Это поможет избежать неприятных ситуаций и обеспечит безопасность во время работы.
СОВЕТ №2
Обязательно ознакомьтесь с инструкцией к вашему аккумулятору и iMax B6 Mini. Разные модели аккумуляторов могут иметь различные параметры и требования, поэтому важно следовать рекомендациям производителя для достижения наилучших результатов.
СОВЕТ №3
Перед балансировкой проверьте состояние аккумулятора. Если он имеет видимые повреждения или вздутия, лучше не проводить балансировку и заменить его на новый. Работать с поврежденными аккумуляторами может быть опасно.
СОВЕТ №4
После завершения процесса балансировки обязательно проведите тестирование аккумулятора, чтобы убедиться, что он работает корректно и имеет стабильное напряжение. Это поможет избежать проблем в будущем и продлит срок службы вашего ноутбука.
