Инжекторная система — что это и как она работает

Инжекторная система питания — ключевой элемент бензиновых двигателей легковых автомобилей, заменивший карбюраторы. В этой статье рассмотрим, что такое инжектор, его достоинства, виды и конструктивные особенности. Понимание работы инжекторной системы поможет автовладельцам ориентироваться в технических аспектах автомобилей и оценить преимущества, такие как экономия топлива, увеличение мощности и снижение вредных выбросов.

Немного истории

Система впрыска топлива начала активно внедряться в автомобили с середины 80-х годов, когда стали вводиться нормы по экологичности выбросов. Однако сама концепция инжекторной системы появилась гораздо раньше, еще в 30-х годах. В то время основное внимание уделялось не экологии, а увеличению мощности двигателя.

Первые инжекторные системы использовались в военной авиации. На тот момент это были полностью механические конструкции, которые довольно успешно справлялись со своими задачами. Однако с появлением реактивных двигателей инжекторы практически вышли из употребления в военной авиации. На автомобилях механические инжекторы не получили широкого распространения, так как не могли эффективно выполнять свои функции. Дело в том, что режимы работы автомобильного двигателя меняются гораздо чаще, чем у самолета, и механическая система не успевала адаптироваться к изменениям. В этом плане карбюратор имел явные преимущества.

Тем не менее, стремительное развитие электроники дало новую жизнь инжекторной системе. Важную роль в этом процессе сыграла необходимость снижения выбросов вредных веществ. В поисках альтернативы карбюратору, который уже не соответствовал современным экологическим стандартам, инженеры вновь обратились к инжекторной системе впрыска топлива, но значительно изменили ее конструкцию и принцип работы.

Инжекторная система является ключевым элементом современных двигателей внутреннего сгорания, и эксперты отмечают её важность для повышения эффективности работы автомобиля. Основная функция инжектора заключается в точной подаче топлива в камеру сгорания, что обеспечивает оптимальное соотношение воздух-топливо. Это, в свою очередь, способствует более полному сгоранию и снижению выбросов вредных веществ в атмосферу.

Специалисты подчеркивают, что инжекторные системы могут быть как механическими, так и электронными. Электронные инжекторы, благодаря использованию датчиков и управляющих блоков, обеспечивают более точное дозирование топлива в зависимости от условий эксплуатации. Это позволяет не только повысить мощность двигателя, но и улучшить его экономичность. Важно отметить, что регулярное обслуживание инжекторной системы способствует её долговечности и надежности, что делает её незаменимой в современном автопроме.

Инжекторная система питания устройство принцип работы основные неисправности

Что такое инжектор и чем он хорош

Инжектор дословно переводится как «впрыскивание», поэтому второе название его – система впрыска с помощью специальной форсунки. Если в карбюраторе топливо подмешивалось к воздуху за счет разрежения, создаваемого в цилиндрах мотора, то в инжекторном моторе бензин подается принудительно. Это самое кардинальное различие между карбюратором и инжектором.

Достоинствами инжекторного двигателя, относительно карбюраторных, такие:

1. Экономичность расхода;
2. Лучший выход мощности;
3. Меньшее количество вредных веществ в выхлопных газах;
4. Легкость пуска мотора при любых условиях.

И достигнуть этого всего удалось благодаря тому, что бензин подается порционно, в соответствии с режимом работы мотора. Из-за такой особенности в цилиндры мотора поступает топливовоздушная смесь в оптимальных пропорциях. В результате, практически на всех режимах работы силовой установки в цилиндрах происходит максимально возможное сгорание топлива с меньшим содержанием вредных веществ и повышенным выходом мощности.

Интересные факты

Вот несколько интересных фактов об инжекторных системах:

1. Принцип работы: Инжекторная система работает по принципу распыления топлива в камеру сгорания двигателя. Это позволяет добиться более эффективного сгорания топлива, что, в свою очередь, увеличивает мощность двигателя и снижает уровень выбросов вредных веществ. Современные инжекторы могут управляться электронными системами, которые точно регулируют количество подаваемого топлива в зависимости от условий работы двигателя.

2. Типы инжекторных систем: Существуют разные типы инжекторных систем, включая распределённый впрыск (MPI) и прямой впрыск (DI). В системах MPI топливо впрыскивается в воздух, который поступает в цилиндры, тогда как в системах DI топливо подаётся непосредственно в камеру сгорания. Прямой впрыск обеспечивает более высокую эффективность и мощность, но также может привести к образованию отложений на клапанах.

3. Эволюция технологий: Инжекторные системы прошли значительную эволюцию с момента своего появления. Первые системы были механическими и требовали ручной настройки, тогда как современные инжекторы управляются сложными электронными блоками управления (ECU), которые могут адаптироваться к различным условиям эксплуатации, включая температуру, давление и даже стиль вождения водителя. Это делает современные двигатели более экономичными и экологически чистыми.

Видео: Принцип работы системы питания инжекторного двигателя

принцип работы системы питания инжекторного двигателя

Виды инжекторов

Первые инжекторы, которые массово начали использовать на бензиновых моторах все еще были механическими, но у них уже начал появляться некоторые электронные элементы, способствовавшие лучшей работе мотора.

Современная же инжекторная система включает в себя большое количество электронных элементов, а вся работа системы контролируется контроллером, он же электронный блок управления.

Всего существует три типа инжекторных систем впрыска, различающихся по типу подачи топлива:

1. Центральная;
2. Распределенная;
3. Непосредственная.

1. Центральная

Современные центральные инжекторные системы уже считаются устаревшими. Основной принцип их работы заключается в том, что топливо подается в одно место – на входе во впускной коллектор, где оно смешивается с воздухом и затем распределяется по цилиндрам. В этом аспекте их функционирование напоминает работу карбюраторов, однако основное отличие заключается в том, что топливо подается под давлением. Это создает более качественное распыление и улучшает смешивание с воздухом. Тем не менее, ряд факторов может повлиять на равномерность наполнения цилиндров.

Центральная система выделялась своей простой конструкцией и быстрой реакцией на изменения рабочих параметров двигателя. Однако она не могла полностью выполнять свои функции. Из-за различий в наполнении цилиндров не удавалось достичь оптимального сгорания топлива в каждом из них.

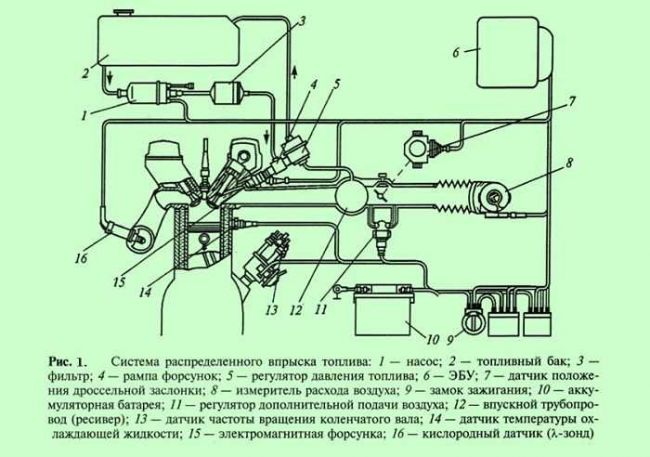

2. Распределенная

Распределенная система – на данный момент самая оптимальная и используется на множестве автомобилей. У такого типа  инжекторных двигателей топливо подается отдельно для каждого цилиндра, хоть и впрыскивается оно тоже во впускной коллектор. Чтобы обеспечить раздельную подачу, элементы, которыми подается топливо, установлены рядом с головкой блока, и бензин подается в зону работы клапанов.

Благодаря такой конструкции, удается добиться соблюдения пропорций топливовоздушной смеси для обеспечения нужного горения. Автомобили с такой системой являются более экономичными, но при этом выход мощности – больше, да и окружающую среду они загрязняют меньше.

К недостаткам распределенной системы относится более сложная конструкция и чувствительность к качеству топлива.

3. Непосредственная

На сегодняшний день система прямого впрыска является наиболее передовой. Ее особенностью является то, что топливо подается прямо в цилиндры, где происходит его смешивание с воздухом. По своему принципу работы эта система напоминает дизельные технологии. Она способствует значительному снижению расхода бензина и обеспечивает более высокую мощность, однако имеет сложную конструкцию и предъявляет высокие требования к качеству используемого топлива.

Конструкция и принцип работы инжектора

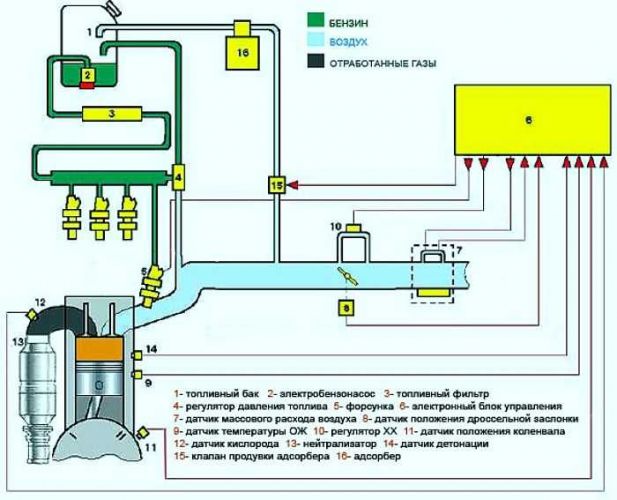

Поскольку система распределенного впрыска – самая распространенная, то на именно на ее примере рассмотрим конструкцию и принцип работы инжектора.

Условно эту систему можно разделить на две части – механическую и электронную. Первую дополнительно можно назвать исполнительной, поскольку благодаря ей обеспечивается подача компонентов топливовоздушной смеси в цилиндры. Электронная же часть обеспечивает контроль и управление системой.

Механическая составляющая инжектора

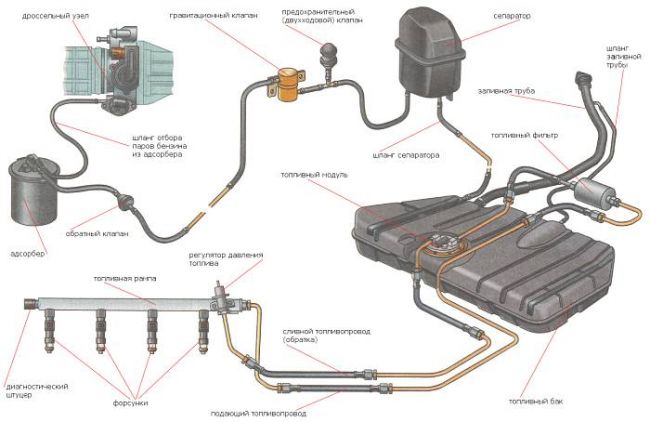

К механической части инжектора относятся следующие компоненты:

• топливный бак;
• электрический бензонасос;
• фильтр для очистки бензина;
• трубопроводы высокого давления;
• топливная рампа;
• форсунки;
• дроссельный узел;
• воздушный фильтр.

Это, конечно, не исчерпывающий перечень всех деталей. В систему могут входить дополнительные элементы, выполняющие различные функции, что зависит от конструкции силового агрегата и системы питания. Тем не менее, перечисленные компоненты являются основными для любого двигателя с распределенным впрыском.

Видео: Инжектор

https://youtube.com/watch?v=4wV6yxy2SSg

Принцип работы инжектора

Что касается функций каждого из компонентов, то здесь все достаточно просто. Бак служит резервуаром для бензина, в котором он хранится и откуда поступает в систему. Электробензонасос находится внутри бака, что позволяет ему непосредственно забирать топливо, обеспечивая его подачу под давлением.

Следующим элементом в системе является топливный фильтр, который очищает бензин от различных загрязнений. Поскольку бензин находится под давлением, он перемещается по трубопроводам высокого давления.

Для контроля давления в системе установлен регулятор давления. От фильтра бензин, проходя через регулятор, движется по топливопроводам к топливной рампе, которая соединена со всеми форсунками. Форсунки располагаются во впускном коллекторе, неподалеку от клапанов цилиндров.

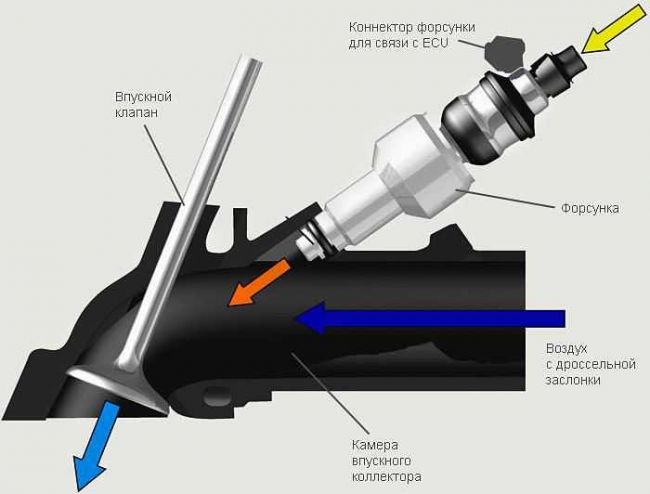

Ранее форсунки работали исключительно механически и срабатывали под воздействием давления топлива. Когда давление достигало определенного уровня, топливо, преодолевая сопротивление пружины форсунки, открывало клапан и впрыскивалось через распылитель.

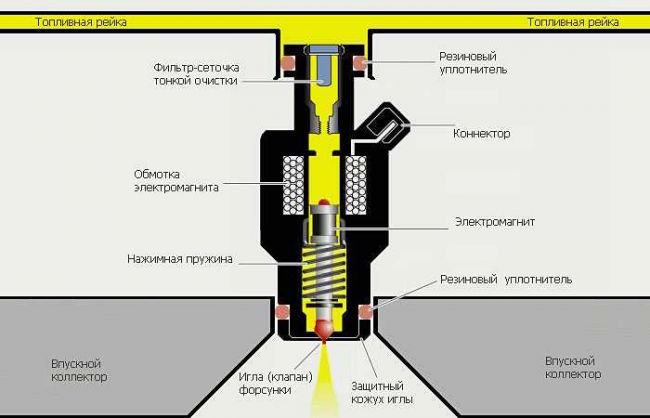

Современные форсунки являются электромагнитными. В их конструкции используется обычный соленоид, состоящий из проволочной обмотки и якоря. При подаче электрического импульса от электронного блока управления (ЭБУ) в обмотке создается магнитное поле, которое воздействует на сердечник, заставляя его перемещаться и открывать канал подачи, преодолевая усилие пружины. Поскольку бензин подается в форсунку под давлением, он проходит через открывшийся канал и распылитель в коллектор.

С другой стороны, воздух поступает в систему через воздушный фильтр. В патрубке, по которому движется воздух, установлен дроссельный узел с заслонкой. Водитель воздействует на эту заслонку, нажимая на педаль акселератора. Таким образом, он регулирует количество воздуха, поступающего в цилиндры, в то время как на дозировку топлива водитель не может оказать никакого влияния.

Электронная составляющая

Основным элементом электронной части инжекторной системы подачи топлива является электронный блок, состоящий из контролера и блока памяти. В конструкцию также входит большое количество датчиков, на основе показаний которых ЭБУ выполняет управление системой.

Для своей работы ЭБУ использует показания датчиков:

1. Лямбда-зонд . Это датчик, который определяет остатки несгоревшего воздуха в выхлопных газах. На основе показаний лямбда-зонда ЭБУ оценивает как соблюдается смесеобразование в необходимых пропорциях. Устанавливается в выпускной системе авто.
2. Датчик массового расхода воздуха (аббр. ДМРВ). Этим датчиком определяется количество проходящего через дроссельный узел воздуха при всасывании его цилиндрами. Расположен в корпусе воздушного фильтрующего элемента;
3. Датчик положения дроссельной заслонки (аббр. ДПДЗ). Этот датчик подает сигнал о положении педали акселератора. Установлен в дроссельном узле;
4. Датчик температуры силовой установки. На основе показаний этого элемента регулируется состав смеси в зависимости от температуры мотора. Располагается возле термостата;
5. Датчик положения коленчатого вала (аббр. ДПКВ). На основе показаний этого датчика определяется цилиндр, в который необходимо подать порцию топлива, время подачи бензина, и искрообразование. Установлен возле шкива коленчатого вала;
6. Датчик детонации. Необходим для выявления образования детонационного сгорания и принятия мер для его устранения. Расположен на блоке цилиндров;
7. Датчик скорости. Нужен для создания импульсов, по которым высчитывается скорость движения авто. На основе его показаний делается корректировка топливной смеси. Установлен на коробке передач;
8. Датчик фаз. Он предназначен для определения углового положения распредвала. На некоторых автомобилях может отсутствовать. При наличии этого датчика в двигателе выполняется фазированный впрыск, то есть, импульс на открытие поступает только для конкретной форсунки. Если этого датчика нет, то форсунки работают в парном режиме, когда сигнал на открытие подается сразу на две форсунки. Установлен в головке блока;

Теперь коротко от том, как все работает. Элекробензонасос заполняет всю систему топливом. Контролер получает показания от все датчиков, сравнивает их с данными, занесенными в блок памяти. При несовпадении показаний, он корректирует работу системы питания двигателя так, чтобы добиться максимального совпадения получаемых данных с занесенными в блок памяти.

Что касается подачи топлива, то на основе данных от датчиков, контролером высчитывается время открытия форсунок, чтобы обеспечить оптимальное количество подаваемого бензина для создания топливовоздушной смеси в необходимой пропорции.

При поломке какого-то из датчиков, контролер переходит в аварийный режим. То есть, он берет усредненное значение показаний неисправного датчика и использует их для работы. При этом возможно изменение функционирование мотора – увеличивается расход, падает мощность, появляются перебои в работы. Но это не касается ДПКВ, при его поломке, двигатель функционировать не может.

Преимущества и недостатки инжекторных систем

Инжекторные системы, используемые в современных автомобилях, имеют свои преимущества и недостатки, которые стоит рассмотреть более подробно.

Преимущества инжекторных систем

• Экономия топлива: Инжекторные системы обеспечивают более точное дозирование топлива, что позволяет снизить расход горючего. Это достигается благодаря возможности регулировки подачи топлива в зависимости от условий работы двигателя.
• Улучшение динамических характеристик: Благодаря быстрому и точному впрыску топлива, инжекторные системы обеспечивают более высокую мощность и крутящий момент на низких оборотах, что положительно сказывается на динамике автомобиля.
• Снижение выбросов: Современные инжекторные системы способствуют более полному сгоранию топлива, что приводит к снижению выбросов вредных веществ в атмосферу. Это делает автомобили с инжекторными системами более экологически чистыми.
• Устойчивость к изменениям температуры: Инжекторные системы менее чувствительны к изменениям температуры и давления, что позволяет им работать эффективно в различных климатических условиях.
• Легкость в обслуживании: Современные инжекторные системы имеют высокую степень автоматизации, что упрощает их диагностику и обслуживание. Многие проблемы можно выявить с помощью бортового компьютера.

Недостатки инжекторных систем

• Сложность конструкции: Инжекторные системы имеют более сложную конструкцию по сравнению с карбюраторными системами, что может привести к более высокой стоимости ремонта и обслуживания.
• Чувствительность к качеству топлива: Инжекторные системы требуют использования качественного топлива, так как неочищенные примеси могут привести к засорению форсунок и снижению эффективности работы двигателя.
• Зависимость от электроники: Инжекторные системы зависят от работы электронных компонентов и датчиков. Сбои в электронике могут привести к неправильной работе системы и, как следствие, к снижению производительности автомобиля.
• Стоимость: Автомобили с инжекторными системами, как правило, дороже в производстве и покупке, чем их карбюраторные аналоги. Это может стать препятствием для некоторых покупателей.
• Необходимость в регулярном обслуживании: Для поддержания эффективности инжекторной системы требуется регулярное обслуживание, включая чистку форсунок и замену фильтров, что может увеличить общие затраты на эксплуатацию автомобиля.

Таким образом, инжекторные системы имеют как свои преимущества, так и недостатки. При выборе автомобиля стоит учитывать эти аспекты, чтобы сделать осознанный выбор, соответствующий вашим потребностям и условиям эксплуатации.

Вопрос-ответ

Что такое инжекторная система и какие её основные компоненты?

Инжекторная система — это система впрыска топлива в двигатель внутреннего сгорания, которая обеспечивает точное дозирование топлива для оптимизации работы двигателя. Основные компоненты инжекторной системы включают топливный насос, топливные фильтры, инжекторы, датчики (например, датчик температуры и давления) и электронный блок управления (ЭБУ), который управляет процессом впрыска.

Как инжекторная система влияет на производительность двигателя?

Инжекторная система значительно улучшает производительность двигателя, обеспечивая более точное и равномерное распределение топлива в цилиндрах. Это приводит к более эффективному сгоранию, увеличению мощности, снижению расхода топлива и уменьшению выбросов вредных веществ в атмосферу.

Какие преимущества имеет инжекторная система по сравнению с карбюраторной?

Инжекторная система имеет несколько преимуществ перед карбюраторной, включая более точное управление подачей топлива, лучшую адаптацию к изменениям условий работы двигателя, а также более низкие выбросы и экономию топлива. Кроме того, инжекторы обеспечивают более стабильную работу двигателя при различных режимах нагрузки и температуры.

Советы

СОВЕТ №1

Изучите основные компоненты инжекторной системы, такие как топливные инжекторы, насосы и датчики. Понимание их функций поможет вам лучше разобраться в работе системы и выявлять возможные проблемы.

СОВЕТ №2

Регулярно проверяйте состояние инжекторов и системы подачи топлива. Загрязненные или неисправные инжекторы могут привести к снижению производительности двигателя и увеличению расхода топлива.

СОВЕТ №3

Обратите внимание на качество топлива, которое вы используете. Некачественное топливо может содержать примеси, которые негативно влияют на работу инжекторной системы и могут привести к ее повреждению.

СОВЕТ №4

При возникновении проблем с двигателем, таких как нестабильная работа или повышенный расход топлива, не откладывайте диагностику инжекторной системы. Ранняя диагностика поможет избежать более серьезных поломок и затрат на ремонт.
