Функции катушки зажигания ВАЗ 2106

Катушка зажигания ВАЗ 2106 — ключевой элемент системы зажигания, преобразующий низкое напряжение аккумулятора в высокое, необходимое для искрообразования в свечах. Знание устройства и принципа работы катушки, а также умение выявлять и устранять неисправности помогут владельцам ВАЗ 2106 поддерживать исправность двигателя и избежать проблем с запуском. В статье рассмотрим конструкцию катушки, ее функции и методы диагностики, что позволит эффективно заботиться о автомобиле.

Компоненты системы зажигания автомобиля

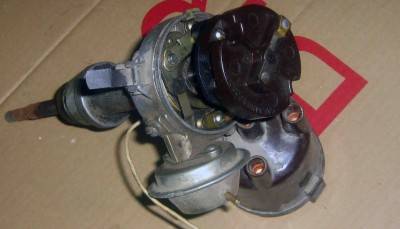

Ранее на автомобилях устанавливался трамблер модели Р-125Б, который монтировался вместе с карбюратором 2103. Этот узел имел в своей конструкции механический корректор, в то время как вакуумный регулятор отсутствовал. На ВАЗ 2106 используются свечи типа А17ДВ или их аналоги с аналогичными характеристиками. В системе автомобиля применен замок ВК347, который оснащен противоугонным устройством.

На данном автомобиле установлена катушка зажигания Б117-А, обладающая разомкнутым магнитопроводом и представляющая собой маслонаполненную герметичную систему. Зажигание на ВАЗ 2106 является контактным, хотя иногда встречается и бесконтактный вариант. Контактная система считается более простой в конструкции.

Контактное зажигание ВАЗ требует регулярного обслуживания и проверки состояния контактов. Эта система считается классическим вариантом. Свечи зажигания ВАЗ 2106 имеют неразборную конструкцию и керамический изолятор. Трамблер предназначен для прерывания токов низкого напряжения в первичной обмотке и распределения высоковольтных импульсов по свечам.

Прерыватель трамблера состоит из кулачка с четырьмя выступами и стойки, на которой расположены контакты, размыкаемые при вращении. На верхнем конце втулки кулачка закрепляется опорная планка регулятора опережения с грузами. Сбоку к трамблеру прикрепляется вакуумный регулятор. В конструкции распределителя предусмотрена установка помехоподавительного резистора.

Работа бесконтактной системы основана на использовании датчика, который распределяет электрические импульсы. Он функционирует благодаря эффекту Холла и включает в себя полупроводниковую пластину, специальную микросхему и магнит.

https://youtube.com/watch?v=WX5gjOwF-KA

Устройство катушки зажигания, принцип ее работы и проверка

Катушка автомобиля является высоковольтным импульсным трансформатором. На сердечник устройства намотан тонкий провод вторичной обмотки. Она содержит 30 тысяч витков. В соответствии со схемой устройства поверх вторичной обмотки расположена первичная, состоящая из толстой проволоки. Обе обмотки одним из своих концов соединяются с аккумулятором авто.

Второй конец первичной обмотки подключен к распределителю. Общая точка соединения обмоток катушки подключается к коммутатору напряжения. Сердечник играет роль усилителя магнитного поля. В момент разрыва цепи во вторичной обмотке образуется высокое напряжение, которое по проводу поступает на свечу для пробоя и образования искры.

https://youtube.com/watch?v=ZSn0lOaC7NQ

В процессе диагностики работоспособности катушки первое, что нужно сделать — проверить подачу напряжения на нее. Для этой цели включается его подача и после этого осуществляется замер между клеммой Б+ и массой. Это значение должно составлять 12 В. Если напряжение не поступает на катушку, то причину его отсутствия следует искать в замке.

В случае присутствия нормального напряжения и отсутствия искры на свечах требуется измерить сопротивление обмоток. Для этого контакты измерительного прибора прикладываются к двум боковым выводам. Для первичной обмотки показатель сопротивления должен составлять 3-4 Ом. Сопротивление вторичной обмотки — в пределах 7-9 Ом.

Катушку нельзя проверять на наличие искры, прислоняя высоковольтный провод к корпусу двигателя, так как в этом случае зазор становится настолько большим, что возросшее сопротивление вызывает пробой обмотки узла, а это ведет к выходу его из строя.

Интересные факты

Вот несколько интересных фактов о функции катушки зажигания на автомобиле ВАЗ 2106:

1. Увеличение напряжения: Катушка зажигания ВАЗ 2106 преобразует низкое напряжение бортовой сети (обычно 12 В) в высокое напряжение, необходимое для создания искры в свечах зажигания. Это высокое напряжение может достигать 20-30 кВ, что позволяет искре пробивать зазор между электродами свечи и воспламенять топливно-воздушную смесь в цилиндрах.

2. Тип катушки: На ВАЗ 2106 используется катушка зажигания типа “масляная”, которая заполнена маслом для охлаждения и изоляции. Это позволяет катушке работать более эффективно и продлевает её срок службы, так как она менее подвержена перегреву.

3. Роль в системе зажигания: Катушка зажигания является ключевым элементом системы зажигания, и её исправная работа напрямую влияет на производительность двигателя. Неправильная работа катушки может привести к пропускам зажигания, снижению мощности и увеличению расхода топлива, что делает её важной для поддержания оптимальной работы автомобиля.

https://youtube.com/watch?v=EkJ1b9IJiK8

Диагностика трамблера

Неисправности в системе зажигания могут возникать из-за поломки распределителя. В этом узле могут проявляться различные виды неполадок, способные нарушить работу контактного зажигания ВАЗ 2106. Если катушка функционирует нормально, то причина неисправности системы, скорее всего, кроется в распределителе, который отвечает за контактное зажигание.

Для диагностики необходимо снять крышку распределителя и тщательно ее осмотреть. Все контакты и уголок контакта должны быть целыми, без трещин и повреждений. После этого стоит проверить бегунок распределителя. На этом элементе могут появляться трещины из-за износа, что может привести к пробоям на массу.

Далее следует проверить контакты прерывателя: при необходимости их нужно очистить, а также убедиться в правильном зазоре между ними. Важно также осмотреть конденсатор, так как именно он часто становится источником неисправностей, что может привести к отказу системы автомобиля. Если конденсатор не накапливает заряд после подачи напряжения, его следует заменить.

При проверке зажигания ВАЗ 2106 нельзя забывать о свечах. Зазор между электродами свечи играет ключевую роль в нормальной работе системы. Он должен составлять 0,4-0,8 мм. Увеличенный зазор может привести к перегреву катушки и, как следствие, к возможным пробоям в ее обмотках.

Реле зажигания ВАЗ предназначено для защиты системы от резких изменений напряжения при включении и выключении. Оно защищает контакты замка и прерывателя от подгорания, что способствует увеличению срока службы этих узлов. Размыкание контактов в реле зажигания происходит практически мгновенно, что предотвращает образование искр во время работы.

Одним из преимуществ реле зажигания ВАЗ является его простота в замене в случае неисправности. При ремонте автомобиля полезно иметь под рукой специальное руководство. Обычно такие издания содержат не только текстовые объяснения, но и фотографии узлов автомобиля, что значительно упрощает процесс ремонта.
