Дворники с подогревом своими руками

Зима приносит не только снежные пейзажи, но и проблемы с обледенением стекол и работой дворников. Установка подогреваемых дворников — отличное решение для автовладельцев, стремящихся повысить комфорт и безопасность вождения в холодное время. В этой статье мы рассмотрим, как сделать дворники с подогревом своими руками, что позволит сэкономить на покупке готовых решений и адаптировать систему под свои нужды.

Альтернативные варианты

Если вы знакомы с понятиями силы тока, сопротивления, короткого замыкания, работы реле и основными правилами установки электрооборудования, лучше отложить создание подогрева для дворников на более подходящее время. Рассмотрите следующие варианты:

1. Купите готовые дворники с функцией подогрева. Некоторые модели имеют модуль управления, который автоматически включает и выключает подогрев в зависимости от температуры. Подогрев работает от гнезда прикуривателя, что исключает вмешательство в электропроводку. Если хотите подключить его к отдельной кнопке, это потребует меньше усилий, чем полное изготовление системы подогрева.
2. Установите подогрев зоны дворников, чтобы предотвратить примерзание щеток к стеклу. Учтите, что при сильном морозе существует риск трещин на лобовом стекле из-за резкого перепада температур.

Создание дворников с подогревом своими руками вызывает интерес у автолюбителей, стремящихся улучшить функциональность своих автомобилей. Эксперты отмечают, что такая модификация может значительно повысить комфорт в зимний период, предотвращая обледенение стекол и улучшая видимость. Для реализации этой идеи необходимо учитывать несколько ключевых аспектов. Во-первых, важно правильно выбрать источник тепла — это может быть как электрический обогрев, так и использование системы, работающей от двигателя. Во-вторых, необходимо обеспечить надежную изоляцию проводов и элементов, чтобы избежать короткого замыкания. Также эксперты подчеркивают, что важно следить за безопасностью, чтобы не повредить электрическую систему автомобиля. В целом, при правильном подходе и соблюдении всех рекомендаций, установка подогрева дворников может стать отличным решением для зимнего вождения.

Варианты самостоятельного изготовления

Исследовав всплывающие в сети материалы по запросу «дворники с подогревом своими руками», можно сделать вывод, что существует 3 популярных способа реализации подогрева:

1. С использованием нихромовой нити. Нихромовая проволока используется в качестве нагревательного элемента во многих электроприборах. Технология применима для каркасных щеток с полыми резинками. То есть с отверстием по всей длине щетки. Нихромовую нить можно использовать и в паре с бескаркасными дворниками, если конструкция последних позволяет закрепить нить в пазу без риска закорачивания участков нити между собой.
2. С использованием провода МГТФ сечением 0.03 мм² (термостойкий монтажный провод с изоляцией из фторопласта). Особенность фторопласта  – морозостойкость, тугоплавкость, устойчивость к воздействию многих химических веществ (кислот, щелочей). Среди недостатков – негативное влияние на изоляцию резкого перепада температур. А именно это будет происходить при включении подогрева зимой. Провод МГТФ следует использовать только для неподвижной укладки, так как при постоянном механическом воздействии кабель может оголиться. Конструкция подогрева щеток стеклоочистителя предполагает изготовление своеобразного нагревательного элемента из провода МГТФ, который будет располагаться под кожухом бескаркасной щетки.

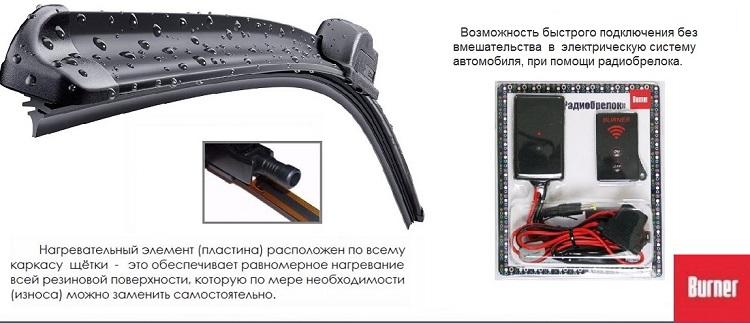

3. С использованием готовых нагревательных пластин для дворников. В продаже можно найти готовые комплекты различных размеров. Номинальное напряжение – 12 В. Но допускается использование и в сети 24 В, если подключить два однотипные комплекты последовательно. Производитель пластин «Полярник» для модели ПЩ15 заявляет потребление тока – 23 Вт. Это нужно обязательно учитывать при выборе номинала предохранителя и сечения проводов.

https://youtube.com/watch?v=exlOWuVkvF8

Интересные факты

Вот несколько интересных фактов о дворниках с подогревом и их самостоятельном изготовлении:

1. Улучшение видимости в холодное время года: Дворники с подогревом помогают предотвратить обледенение стекол и самих щеток, что значительно улучшает видимость в зимних условиях. Это особенно актуально для регионов с суровыми зимами, где лед и снег могут создавать серьезные проблемы для водителей.

2. Простота реализации: Создание системы подогрева для дворников своими руками может быть довольно простым процессом. Для этого можно использовать тонкие нагревательные элементы, такие как провода из нихрома или специальные нагревательные пленки, которые легко интегрируются в конструкцию дворников.

3. Энергетическая эффективность: Современные системы подогрева дворников могут быть достаточно энергоэффективными. При правильном проектировании они потребляют минимальное количество энергии, что позволяет избежать значительного увеличения расхода топлива или электроэнергии в автомобиле.

Эти факты подчеркивают как практическую пользу, так и доступность создания дворников с подогревом своими руками.

Вариант с нихромовой нитью

Для подогрева рекомендуется использовать нихромовую проволоку диаметром 0,32 мм². Необходимо рассчитать потребляемый ток для выбора предохранителя и определения сечения проводов. Например, 1 метр нити марки Х20Н80 с диаметром 0,32 мм² имеет сопротивление 13,7 Ом. Зная напряжение и сопротивление, можно вычислить мощность по формуле W = U²/R. Расчет покажет, что мощность составит 14,3 Вт (14*14/13,7). Зная мощность, определяем силу тока по формуле I = W/U. В данном случае сила тока составит 1 А. Определив длину проволоки для обогрева щеток, можно рассчитать силу тока для выбора сечения проводов, используя таблицы для подбора сечения по силе тока. Рекомендуем ознакомиться с материалом о выборе предохранителей и учитывать, что сечение проводов должно иметь небольшой запас.

Особенности установки нити:

1. Проволока должна быть надежно закреплена.
2. Нихромовая нить не изолирована, поэтому недопустимо соприкосновение с металлическими элементами — это может привести к короткому замыканию.
3. В местах выхода нити из щетки необходимо использовать изоляцию для компенсации температурных деформаций.
4. Соединения нити и проводов должны оставаться неподвижными, чтобы избежать повреждений в местах пайки во время работы дворников.

В интернете доступны фотоотчеты по изготовлению обогрева для щеток «Хорс». Мы не описывали точную последовательность действий, так как конструкции дворников могут различаться.

Подогрев дворников

МГТФ проволока

Для изготовления нагревательного элемента забейте два небольших гвоздика на расстоянии, равном месту установки нагревателя в дворник. Обмотайте гвозди, как это показано на фото, после чего элемент можно установить под кожух бескаркасной щетки. Учтите, что концы провода МГТФ должны быть посредине дворников. Для лучшего распределения температуры получившийся шлейф можно обмотать фольгой. Для вывода проводов, скорее всего, придется делать отверстия в корпусе либо крепежных элементах.

Подогрев дворников своими руками

Схема питания

Подключение подогреваемых щеток осуществляется через 4-контактное реле. Максимальный нагрев достигается при параллельном подключении. Для питания подогрева рекомендуется использовать силовой плюс от аккумулятора с предохранителем, установленным близко к батарее. Управляющий плюс реле можно подключить к силовому плюсу, при этом нажатие кнопки в салоне должно подавать минус на второй управляющий вывод реле.

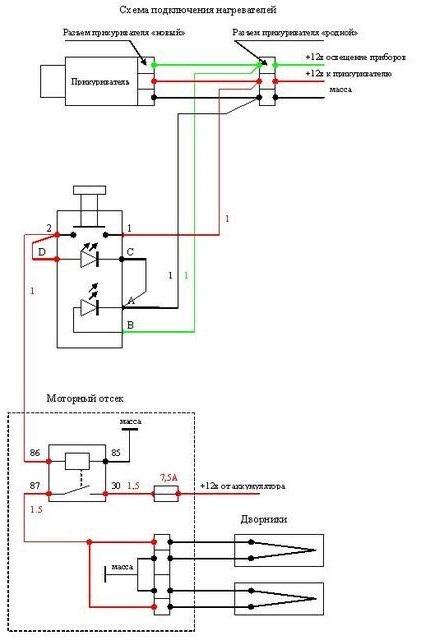

На схеме ниже управляющий плюс подключен от прикуривателя в салоне, а силовой и управляющий выводы замкнуты на массу. Это подключение позволяет реализовать подсветку кнопки активации подогрева стеклоочистителей.

Безопасность и защита от перегрева

При установке дворников с подогревом важно учитывать аспекты безопасности и защиты от перегрева, чтобы избежать возможных повреждений автомобиля и обеспечить надежную работу системы. В этом разделе мы рассмотрим ключевые моменты, которые помогут вам правильно организовать установку и эксплуатацию подогреваемых дворников.

Первое, на что стоит обратить внимание, это выбор качественных материалов и компонентов для системы подогрева. Используйте только сертифицированные нагревательные элементы, которые предназначены для автомобильного применения. Это гарантирует, что они выдержат высокие температуры и не вызовут короткое замыкание или другие электрические неисправности.

При установке нагревательных элементов необходимо следить за тем, чтобы они не соприкасались с металлическими частями автомобиля, так как это может привести к перегреву и повреждению как самих дворников, так и кузова автомобиля. Рекомендуется использовать изоляционные материалы, которые предотвратят контакт нагревательных проводов с металлическими поверхностями.

Также важно правильно рассчитать мощность нагревательных элементов. Слишком высокая мощность может привести к перегреву и выходу из строя системы. Рекомендуется использовать элементы с мощностью, соответствующей размерам и материалам дворников. Обычно для стандартных дворников достаточно 30-50 Вт на каждую сторону.

Не забывайте о системе управления подогревом. Установите термостат, который будет контролировать температуру нагревательных элементов и отключать их при достижении заданной температуры. Это поможет избежать перегрева и продлит срок службы системы. Термостат должен быть надежным и устойчивым к вибрациям, чтобы избежать ложных срабатываний.

Кроме того, стоит предусмотреть защиту от короткого замыкания. Используйте предохранители, которые будут отключать систему в случае возникновения неисправности. Это не только защитит вашу систему подогрева, но и предотвратит повреждение электрической сети автомобиля.

Наконец, перед тем как использовать дворники с подогревом, обязательно протестируйте систему в безопасных условиях. Убедитесь, что все компоненты работают корректно, и нет перегрева. Регулярно проверяйте состояние проводов и нагревательных элементов, чтобы избежать неожиданных проблем в будущем.

Соблюдение этих рекомендаций поможет вам создать безопасную и эффективную систему подогрева дворников, которая будет служить вам долго и надежно, обеспечивая комфортные условия в зимний период.

Вопрос-ответ

Можно ли установить обогрев дворников?

Обогрев лобового стекла без труда можно установить самостоятельно. Перед началом работ необходимо очистить поверхность стекла от грязи, пыли и жира. Сняв с пленки защитную бумагу, можно клеить подогреватели щеток на внутреннюю поверхность стекла к месту, на котором останавливается щетка.

Как сделать зимний режим дворников?

Нужно просто аккуратно взять стеклоочиститель и слегка потянуть его вверх вдоль плоскости стекла. Чаще всего дворники легко поддаются и меняют режим на «зимний».

Стоит ли покупать подогреваемые щетки стеклоочистителя?

Вы будете иметь лучшую видимость в экстремальных погодных условиях, включая дождь, снег и туман. Теплое стекло меньше подвержено растрескиванию на морозе. Щётки стеклоочистителей с подогревом служат вдвое дольше обычных. Обогрев лобового стекла работает тише, чем размораживание стёкол с помощью обогревателя.

Как сделать прерывистый режим дворников?

В большинстве автомобилей прерывистый режим стеклоочистителей активируется с помощью специального переключателя, расположенного на рулевой колонке или на панели приборов. Как правило, у водителя есть возможность выбрать различные уровни частоты работы дворников, которые соответствуют разным условиям погоды и осадков.

Советы

СОВЕТ №1

Перед началом работы тщательно изучите схему подключения и принцип работы системы подогрева. Это поможет избежать ошибок и обеспечит безопасность при установке.

СОВЕТ №2

Используйте качественные материалы и комплектующие для создания системы подогрева. Это не только увеличит срок службы дворников, но и повысит их эффективность в холодное время года.

СОВЕТ №3

Обязательно проверьте работоспособность системы после установки. Протестируйте дворники в разных условиях, чтобы убедиться, что подогрев работает должным образом и не вызывает перегрева.

СОВЕТ №4

При необходимости проконсультируйтесь с профессионалами или изучите видеоуроки по установке дворников с подогревом. Это поможет вам избежать распространенных ошибок и сделать работу более качественно.
