Делаем инжектор на автомобиле ВАЗ 2106

Установка инжектора на ВАЗ 2106 улучшает характеристики двигателя, экономит топливо и снижает выбросы. В статье рассмотрим процесс установки инжекторной системы своими руками, что позволит сэкономить на услугах специалистов и быстрее вернуть вложенные средства. Вы узнаете о необходимых инструментах, этапах работы и возможных нюансах, что сделает процесс доступным даже для новичков.

Особенности инжектора, перечень оборудования для замены

Перед тем как самостоятельно установить инжектор, важно ознакомиться с теоретической частью. На большинстве автомобилей ВАЗ 2106 (включая модификации 21060, 21061, 21064, 21065) используются карбюраторные атмосферные двигатели объемом 1,45 и 1,6 литра, которые оснащены одинаковой головкой блока цилиндров (ГБЦ) — 2101.

Эта ГБЦ не совсем подходит для установки инжектора, так как имеет впускные отверстия неправильной формы и не оборудована шпильками для крепления впускного коллектора с ресивером. Хотя можно провести доработку ГБЦ для экономии, лучше всего приобрести готовую головку блока цилиндров от модернизированной Нивы — 21214, если у вас нет необходимых знаний.

Мотор Нивы имеет много общего с двигателем 2106, поэтому головка блока цилиндров от Нивы идеально соответствует расчетным характеристикам.

Если бюджет ограничен, можно купить пустую ГБЦ и перенести в нее клапаны и другие элементы из старой головки. Однако для этого также потребуются знания и опыт. Кроме ГБЦ, вам понадобится следующее оборудование от ВАЗ 21214:

1. Рампа с форсунками и регулятором давления.
2. Ресивер с дроссельным узлом и регулятором холостого хода.
3. Впускной коллектор.
4. Прокладки для впускного и выпускного коллекторов.
5. Прокладка для ресивера.
6. Передняя крышка двигателя с отверстием для датчика положения коленвала (ДПКВ).
7. Шкив коленвала с местом для ДПКВ.
8. ДПКВ.
9. Датчик положения дроссельных заслонок (ДПДЗ).
10. Датчик моментального расхода воздуха (ДМРВ).
11. Датчик температуры охлаждающей жидкости.
12. Датчик скорости.
13. Датчик детонации (ДД).
14. Педаль акселератора с приводным тросом.

Кроме перечисленных деталей, вам также понадобятся:

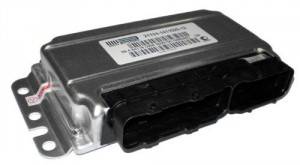

1. Блок управления двигателем (контроллер) Январь 7.2.
2. Проводка для блока управления (коса от инжекторного ВАЗ 2107).
3. Модуль зажигания с кронштейном.
4. Высоковольтные провода.
5. Электробензонасос от Волги или Дэу Дамас.
6. Топливные шланги и фильтр (инжекторные).
7. Электровентилятор радиатора (если его не было ранее).
8. Заглушки для мест крепления трамблера и механического бензонасоса.

Электронные компоненты лучше всего приобретать от автомобилей семейства Лада 110, предназначенных для моторов с 8-клапанными ГБЦ.

Эксперты отмечают, что установка инжектора на автомобиль ВАЗ 2106 может значительно улучшить его характеристики. Во-первых, инжектор обеспечивает более точное дозирование топлива, что способствует повышению экономичности и снижению выбросов вредных веществ. Во-вторых, такая модернизация позволяет добиться более стабильной работы двигателя, особенно в условиях переменной нагрузки. Однако специалисты предупреждают, что процесс установки требует тщательной подготовки и знаний в области электроники и механики. Необходимо учитывать совместимость компонентов и правильно настраивать систему управления двигателем. Важно также помнить о возможных изменениях в системе охлаждения и электрооборудовании. В целом, при грамотном подходе, переход на инжектор может стать выгодным решением для владельцев ВАЗ 2106, желающих улучшить эксплуатационные характеристики своего автомобиля.

https://youtube.com/watch?v=FxyeJWXVZWk

Подготовка к установке

После приобретения всех нужных запчастей можно приступать к модернизации. Для начала необходимо демонтировать ненужное оборудование, в частности:

• ослабить и снять ремень генератора;
• снять шкив коленвала и крышку привода распредвала;
• демонтировать трамблер, бензонасос и коммутатор;
• снять карбюратор и воздушный фильтр;
• демонтировать старую головку блока цилиндров вместе с коллекторами;
• открутить от ГБЦ выпускной коллектор и тройник-распределитель охлаждающей жидкости (расположен спереди от коллекторов по ходу движения авто);
• демонтировать тяги привода акселератора, педаль газа и ненужные провода (к датчику ОЖ, ЭКХХ, трамблеру);
• снять бензобак (если будет заменен).

Далее следует провести подготовительные мероприятия.

1. Просверлить дырку на отливе тройника распределителя ОЖ, вкрутить в нее новый датчик температуры тосола и установить тройник на новую ГБЦ.
2. Закрепить ДПДЗ на положенном ему месте в узле дроссельных заслонок.
3. Закрыть заглушками отверстия в блоке, оставшиеся после снятия механического топливного насоса и трамблера.
4. Протянуть обратку до топливного бака, если ее не было.
5. Прикрепить кронштейн крепления электробензонасоса в багажнике или под днищем и врезать топливный насос в шланг подачи топлива.

Интересные факты

Вот несколько интересных фактов о переделке автомобиля ВАЗ 2106 на инжекторную систему:

1. Совместимость с современными системами: ВАЗ 2106, выпущенный в 1970-х годах, изначально имел карбюраторную систему питания. Однако многие автолюбители успешно устанавливают инжекторные системы от более современных моделей ВАЗ, таких как ВАЗ 2110 или 2115. Это позволяет значительно улучшить экономию топлива и повысить мощность двигателя.

2. Электроника и диагностика: Переход на инжектор требует установки не только самого инжектора, но и системы управления двигателем (ЭБУ). Это открывает новые возможности для диагностики и настройки двигателя, так как современные ЭБУ могут предоставлять информацию о состоянии двигателя и выявлять неисправности, что значительно упрощает обслуживание автомобиля.

3. Улучшение динамики и экологии: Инжекторные системы обеспечивают более точное смешивание топлива и воздуха, что приводит к лучшему сгоранию и, как следствие, к увеличению мощности и снижению выбросов вредных веществ. Это делает ВАЗ 2106 более экологически чистым автомобилем, что особенно актуально в условиях современных экологических норм.

https://youtube.com/watch?v=EH2IFKIh8Lw

Монтаж системы впрыска

После завершения подготовки можно переходить к установке инжектора.

1. В первую очередь необходимо установить головку блока цилиндров (ГБЦ) от модели ВАЗ 21214.
2. Далее следует установить новую переднюю крышку блока, новый шкив коленчатого вала и закрепить датчик положения коленвала (ДПКВ).
3. На впускные и выпускные каналы ГБЦ нужно положить прокладку и прикрепить новый впускной коллектор, а старый выпускной коллектор вернуть на место.
4. Установить дистанционную прокладку на треугольное место крепления, где находятся две шпильки, а также простую прокладку на впускные отверстия коллектора.
5. Вставить топливную рампу с форсунками в приемные трубы и закрепить ее двумя винтами.
6. Прикрепить ресивер вместе с дросселями и регулятором холостого хода на предусмотренное для него место.
7. Закрепить датчик давления на винт, который удерживает заглушку трамблера.
8. Подключить датчик скорости к редуктору привода спидометра.
9. Установить модуль зажигания на моторный щит рядом с тормозным бачком.
10. Закрепить педаль газа на правых шпильках вакуумного усилителя тормозов (ВУТ).
11. Присоединить трос газа: один конец к педали, другой к дроссельному узлу, и закрепить его на кронштейне ресивера так, чтобы он немного провисал.
12. В завершение необходимо подключить подводящий топливный шланг и обратный к инжектору.

После этого остается только установить блок управления, подключить к нему датчики и остальную проводку автомобиля согласно представленной схеме. Средняя стоимость установки системы впрыска составляет около 20 000 рублей, однако она может значительно снизиться при использовании б/у запчастей.

Настройка и диагностика системы после установки

После установки инжекторной системы на автомобиль ВАЗ 2106 крайне важно провести настройку и диагностику, чтобы обеспечить оптимальную работу двигателя и его компонентов. Этот процесс включает в себя несколько ключевых этапов, каждый из которых требует внимательного подхода и использования специализированного оборудования.

https://youtube.com/watch?v=rrEpf6MULfQ

1. Первоначальная проверка системы

Перед тем как приступить к настройке, необходимо убедиться, что все компоненты инжекторной системы установлены правильно. Проверьте:

• Качество соединений: все шланги и электрические разъемы должны быть надежно закреплены.
• Отсутствие утечек: проверьте топливные магистрали на наличие утечек, особенно в местах соединений.
• Работу датчиков: убедитесь, что все датчики (датчик температуры, массового расхода воздуха и др.) подключены и функционируют корректно.

2. Настройка параметров двигателя

После проверки системы необходимо настроить параметры работы двигателя. Это можно сделать с помощью специального диагностического оборудования, которое подключается к ЭБУ (электронному блоку управления). Основные параметры, которые нужно настроить:

• Состав топливной смеси: необходимо установить правильное соотношение воздуха и топлива для достижения оптимальной производительности и экономии топлива.
• Угол опережения зажигания: этот параметр влияет на мощность и экономичность работы двигателя. Его нужно настроить в зависимости от характеристик установленного инжектора.
• Обороты холостого хода: настройка оборотов на холостом ходу важна для стабильной работы двигателя при малых нагрузках.

3. Диагностика системы

После настройки необходимо провести диагностику системы, чтобы убедиться в ее корректной работе. Для этого можно использовать следующие методы:

• Считывание кодов ошибок: подключите диагностический сканер к ЭБУ и проверьте наличие кодов ошибок. Если они есть, необходимо их расшифровать и устранить причины.
• Тестирование работы инжекторов: проверьте, как работают инжекторы, с помощью осциллографа. Это позволит выявить возможные проблемы с распылением топлива.
• Замер параметров работы двигателя: с помощью диагностического оборудования измерьте параметры, такие как давление топлива, температура охлаждающей жидкости и другие важные показатели.

4. Тест-драйв

После завершения всех настроек и диагностики рекомендуется провести тест-драйв автомобиля. Обратите внимание на:

• Работу двигателя на разных режимах: проверьте, как он реагирует на ускорение, торможение и работу на холостом ходу.
• Уровень шума и вибрации: убедитесь, что двигатель работает плавно и без лишних шумов.
• Экономичность: следите за расходом топлива в различных режимах работы.

Правильная настройка и диагностика инжекторной системы на ВАЗ 2106 обеспечит надежную и эффективную работу автомобиля, а также продлит срок службы его компонентов. Не забывайте, что регулярное техническое обслуживание и диагностика помогут избежать многих проблем в будущем.

Вопрос-ответ

Какой двигатель можно свапнуть в ВАЗ 2106?

Как уже было указано выше, можно поставить практически любой мотор. Но если говорить определенно, то идеально подойдет движок с «Самары», «Нива». Также подойдет с «Калины» или «Приора». Специалисты по автомобилям также рекомендуют ставить 2112.

Мощность двигателя ваз 2106 инжектор?

ВАЗ-2106 – бензиновый двигатель объемом 1.6 литра и мощностью 73-80 л.с.

В ВАЗ 2106 есть инжектор?

ВАЗ 2106 инжектор выпускался с 2002 по 2006 годы на Ижевском автозаводе.

Советы

СОВЕТ №1

Перед началом работы тщательно изучите схему инжекторной системы и ознакомьтесь с техническими характеристиками вашего автомобиля. Это поможет избежать ошибок при установке и настройке инжектора.

СОВЕТ №2

Обязательно используйте качественные комплектующие и инструменты. Это не только повысит надежность работы инжектора, но и продлит срок службы всех элементов системы.

СОВЕТ №3

При установке инжектора уделите внимание правильной настройке системы управления двигателем. Неправильные параметры могут привести к снижению мощности и увеличению расхода топлива.

СОВЕТ №4

После завершения установки проведите тест-драйв и внимательно следите за поведением автомобиля. Если заметите какие-либо проблемы, не откладывайте диагностику и устранение неисправностей.
