Что такое предохранитель на аккумулятор и для чего он нужен?

Предохранитель на аккумулятор — важный элемент электрической системы, обеспечивающий безопасность и надежность работы оборудования. В статье рассмотрим, как предохранитель защищает от короткого замыкания и перегрузок, а также последствия его отсутствия или неисправности. Понимание функций и принципа работы предохранителя поможет лучше заботиться о своем оборудовании и предотвратить аварийные ситуации.

Как это работает?

Большинство предохранителей, о которых идет речь, относятся к плавкому типу. Их принцип работы довольно прост. Внутри устройства находится небольшой элемент, представляющий собой металлическую пластину или провод, который называется плавкой вставкой. Материал и его сечение выбираются так, чтобы они могли выдерживать прохождение электрического тока до определенного значения. Когда ток превышает этот предел, вставка плавится и разрывает электрическую цепь.

В отличие от автоматических выключателей, которые применяются для защиты электрических сетей в зданиях, плавкие предохранители являются одноразовыми. Это означает, что после одного срабатывания их необходимо заменить. Однако затраты на новые предохранители значительно ниже, чем на восстановление поврежденного оборудования и проводки. Именно в этом заключается основная функция защитной плавкой вставки.

Многие автолюбители забывают об этом и вместо того, чтобы приобрести новый предохранитель, делают прямое подключение, обходя защиту. Также распространена практика, когда перемычка выбирается наугад по сечению. Это то, что называют «жучками».

Важно понимать, что если предохранитель сгорел, необходимо проверить бортовую сеть. Если не уделить этому внимание и не выяснить причину, то сгорит и следующий предохранитель. А если сделать прямое соединение, это может привести к пожару.

Теперь давайте рассмотрим примеры использования и различные виды предохранителей.

Предохранитель на аккумуляторе представляет собой важный элемент системы безопасности, который защищает электрические цепи от перегрузок и коротких замыканий. Эксперты отмечают, что его основная функция заключается в предотвращении повреждений как самого аккумулятора, так и подключенных к нему устройств. При возникновении аномальной ситуации, например, при превышении допустимого тока, предохранитель срабатывает и разрывает цепь, тем самым минимизируя риск возгорания или выхода из строя оборудования. Кроме того, наличие предохранителя способствует увеличению срока службы аккумулятора, так как предотвращает его перегрев и другие негативные последствия. В итоге, предохранитель является неотъемлемой частью надежной и безопасной работы аккумуляторных систем.

https://youtube.com/watch?v=_cjKxIeiUv8

Где применяется?

Интересные факты

Вот несколько интересных фактов о предохранителях на аккумуляторах и их назначении:

1. Защита от короткого замыкания: Предохранитель на аккумуляторе служит для защиты электрической цепи от короткого замыкания. Если происходит резкое увеличение тока, предохранитель срабатывает и разрывает цепь, предотвращая повреждение аккумулятора и других компонентов системы.

2. Разнообразие типов: Существуют различные типы предохранителей, включая плавкие и автоматические. Плавкие предохранители разрушаются при превышении допустимого тока, тогда как автоматические могут быть восстановлены после срабатывания, что делает их более удобными в некоторых приложениях.

3. Выбор номинала: Правильный выбор номинала предохранителя критически важен. Слишком высокий номинал может не защитить систему от перегрузок, в то время как слишком низкий может срабатывать при нормальных условиях эксплуатации, что приведет к ненужным отключениям и неудобствам.

https://youtube.com/watch?v=FYQpc3EGYm8

Автомобили

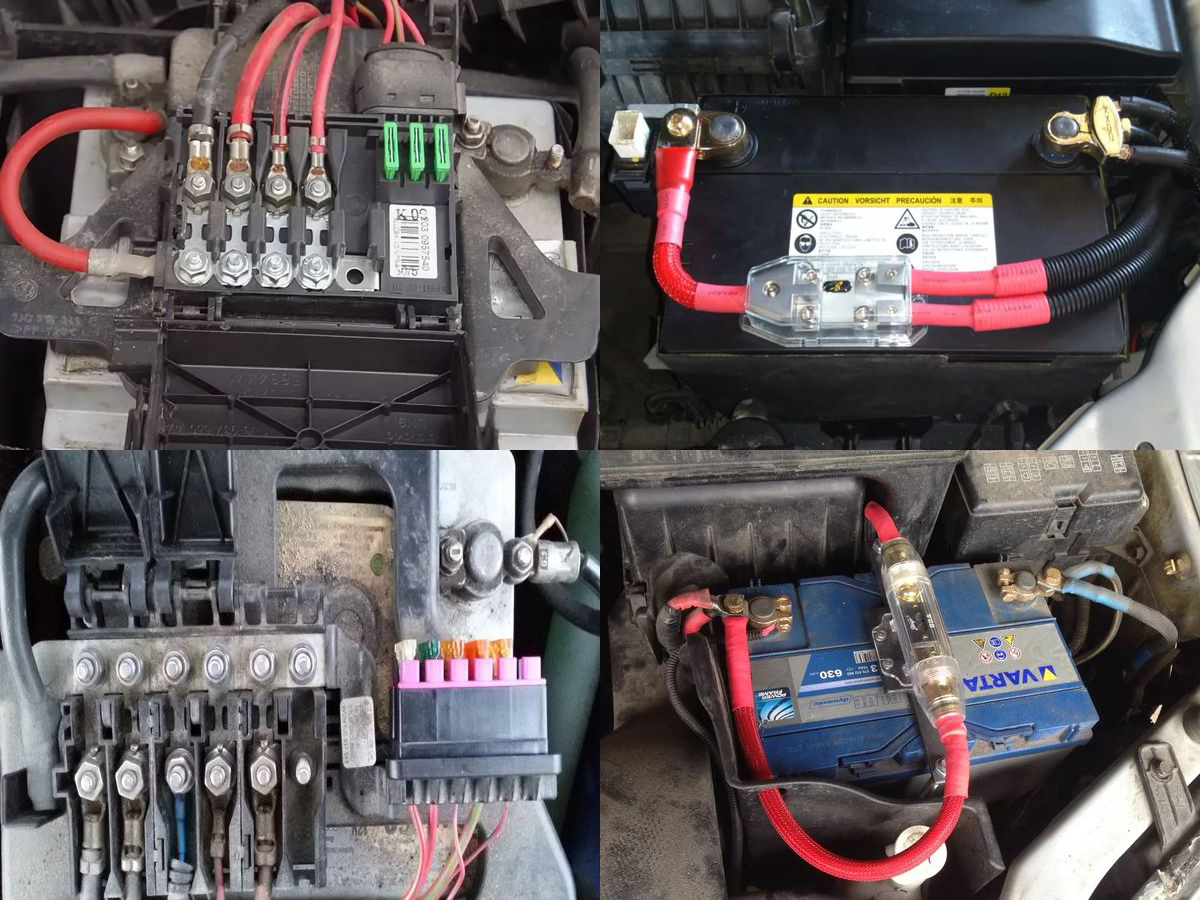

В автомобилях предохранители, установленные на аккумуляторе, могут быть как заводскими, так и добавленными владельцами при установке дополнительного оборудования. Последний вариант чаще всего встречается при монтаже новых устройств. Заводские предохранители на аккумуляторе обычно устанавливаются в иномарках, таких как Toyota и Mitsubishi. Они, как правило, рассчитаны на ток в диапазоне от 80 до 150 ампер, и при превышении этого значения плавкая вставка срабатывает.

Исполнение таких предохранителей может находиться непосредственно под плюсовым выводом аккумулятора или в разрыве кабеля рядом с ним. Это делается не для защиты самого аккумулятора, как может показаться на первый взгляд, а для защиты определенных участков электрической сети автомобиля. Если ток превышает допустимые значения, то потребители отключаются.

На большинстве иномарок такие предохранители устанавливаются в цепь генератора. При превышении тока цепь отключается, и аккумулятор начинает полностью обеспечивать питание потребителей. Если предохранителей несколько, каждый из них отвечает за свою подсистему.

Если в бортовой сети автомобиля отсутствует предохранитель, его можно установить при необходимости, особенно при монтаже мощного дополнительного оборудования. Чаще всего предохранитель на аккумуляторе устанавливается при установке мощных акустических систем. Однако это делается не для защиты аккумулятора или звукового оборудования (у них есть встроенные предохранители), а для защиты электропроводки.

Силовые провода, идущие к звуковому оборудованию, могут протягиваться от аккумулятора под капотом до багажника. Чем длиннее эти провода, тем выше вероятность повреждения изоляции, например, из-за трения.

Если плюсовой провод соприкоснется с кузовом, произойдет короткое замыкание. В этом случае предохранитель расплавится и разорвет цепь, что поможет предотвратить возгорание проводки и пожар.

При выборе и установке защиты для звукового оборудования стоит помнить о следующих моментах:

• Номинал. Важно выбирать предохранитель с номиналом, не меньшим, чем у усилителя, иначе при определенной нагрузке предохранитель может сгореть, а оборудование продолжит работать.
• Расположение. Предохранитель следует устанавливать в разрыв на плюсовом проводе не дальше 30 см от аккумулятора. Чем меньше расстояние, тем лучше, так как в случае замыкания ток будет идти до тех пор, пока есть подключение к аккумулятору.

Существует два основных типа предохранителей:

• AGU. Эти предохранители отличаются доступной ценой. Они выполнены в виде стеклянного цилиндра с металлическими наконечниками и плавкой вставкой посередине. Однако их недостатком является соединение вставки и наконечников с помощью контактной сварки, что может привести к отказам из-за вибрации в подкапотном пространстве. Также ненадежными могут быть пружинные контакты, используемые для обжима.
• ANL. Эти модели имеют другую конструкцию, состоящую из цельной металлической пластины, которая одновременно выполняет роль плавкой вставки. Крепление в держателе осуществляется с помощью болтов, что исключает проблемы с вибрацией и окислением контактов.

Ниже представлена таблица соответствия номиналов предохранителей площади сечения кабеля и его калибру по AWG.

Водный транспорт

На катерах и моторных лодках предохранители на аккумуляторе используются в тех же целях, что и на автомобилях. А именно, для защиты оборудования и проводки.

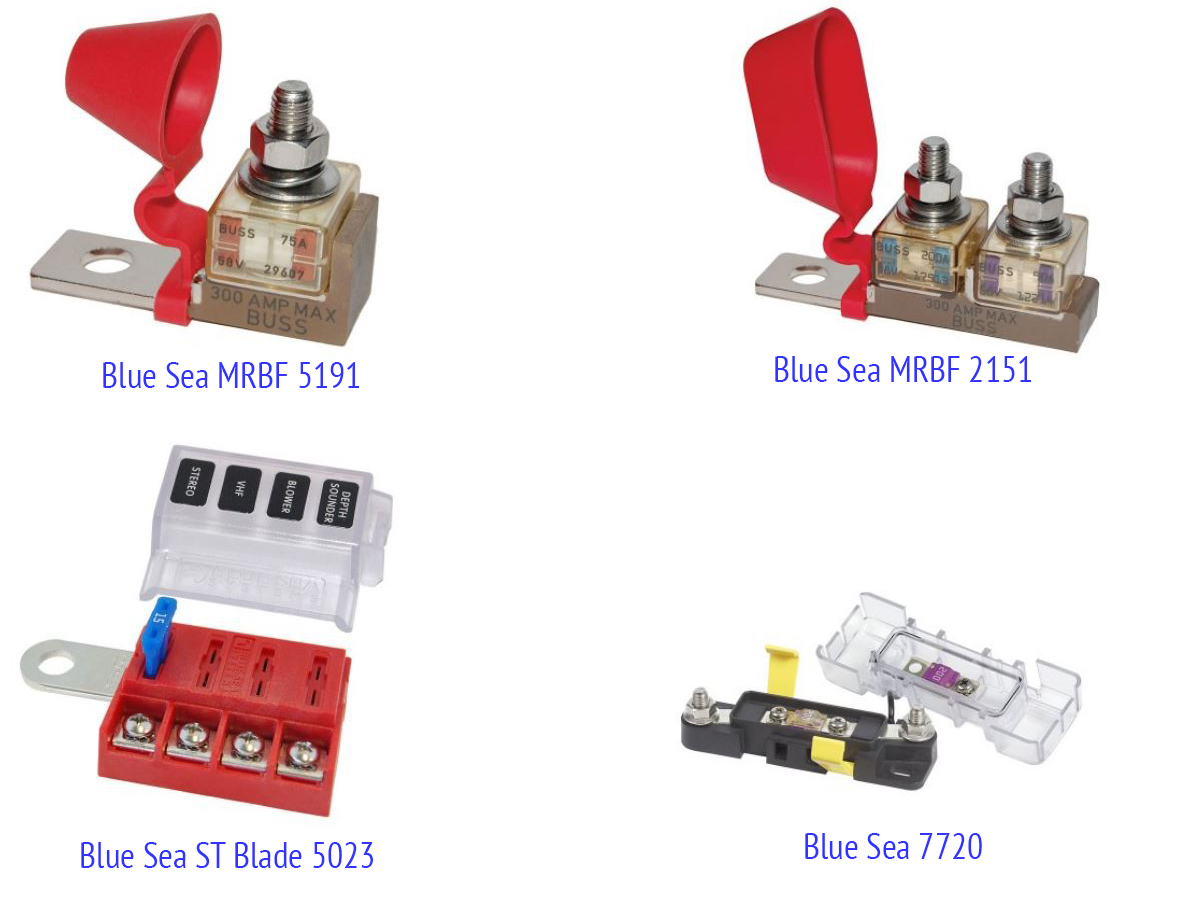

Модели предохранители для водного транспорта имеют конструкцию, аналогичную автомобильной. Часть из них устанавливается в разрыв кабеля, другие изготовлены для установки непосредственно на плюсовой токовывода аккумулятора. Последние используются чаще. Эти модели обычно имеют номинал в интервале 30─300 ампер.

Есть варианты с защитой от возгорания и водонепроницаемые. Клеммы обычно позволяют подключить к аккумулятору один или два кабеля. Если сечение кабелей находится в диапазоне 1,5─6 мм

²

, то устанавливают блок предохранителей ножевого типа. Наиболее распространенными являются модели для защиты четырёх цепей с суммарным током, не превышающем 100 ампер.

У качественных моделей имеются луженые медные контакты держателей для установки предохранителей. Кабели подключаются к шпилькам (чаще всего с резьбой М8). Поскольку на моторных лодках и катерах проблема вибрации также актуальна, как и на автомобилях, предусматриваются специальные меры для защиты соединения.

Вместо обычных гаек и шайб применяются фланцевые гайки, имеющие рельефную поверхность. Это предотвращает ослабление крепежа в результате вибрационного воздействия. Гайка с фланцем, благодаря крупному основанию обеспечивает равномерное распределение усилия. В результате получается надежная фиксация кабелей.

Обычно для компактного подключения потребителей, расположенных на катере, используются блоки, имеющие два вида предохранителей. Цепи, имеющие небольшую нагрузку, защищают при помощи предохранителей до 30 А (ATC, ATO). Если речь идет о силовых цепях с высокой нагрузкой, то применяются модели до 170 А (AMI, MIDI).

Производители подобных блоков утверждают, что их без проблем можно устанавливать в отсеках с газами и парами бензина. Для защиты от возгорания применяются пламегасители, герметичные крышки, заливка контактов компаундом и т. п. Для них может обеспечиваться класс защиты IP66. Если герметизация не требуется, то кабели от силовых цепей подключаются к отдельной колодке. Блок в этом случае имеет отдельные отрицательную и положительную шины, рассчитанные на определенный тип предохранителей.

Что касается электрических цепей на катерах и моторных лодках, то они создаются в зависимости от типов используемых устройств.

На водном транспорте есть подключаемое оборудование и системы постоянной готовности. Для них организуются разные цепи, защита которых объединяются в одном блоке.

Есть модели, которые позволяют подключать до 12 разных цепей. Дополнительные цепи с небольшой нагрузкой защищаются при помощи блоков только с положительной шиной.

https://youtube.com/watch?v=ggZb3h3nm7o

Системы альтернативной энергетики

Предохранители в системах ветряных генераторов и солнечных установках играют важную роль в защите от коротких замыканий и перегрузок, которые могут вызвать возгорание. Главная причина установки этих устройств в солнечных системах заключается в охране дорогостоящего оборудования, включая сетевые инверторы и контроллеры, подключенные к цепи. Наличие таких компонентов делает установку предохранителей обязательной.

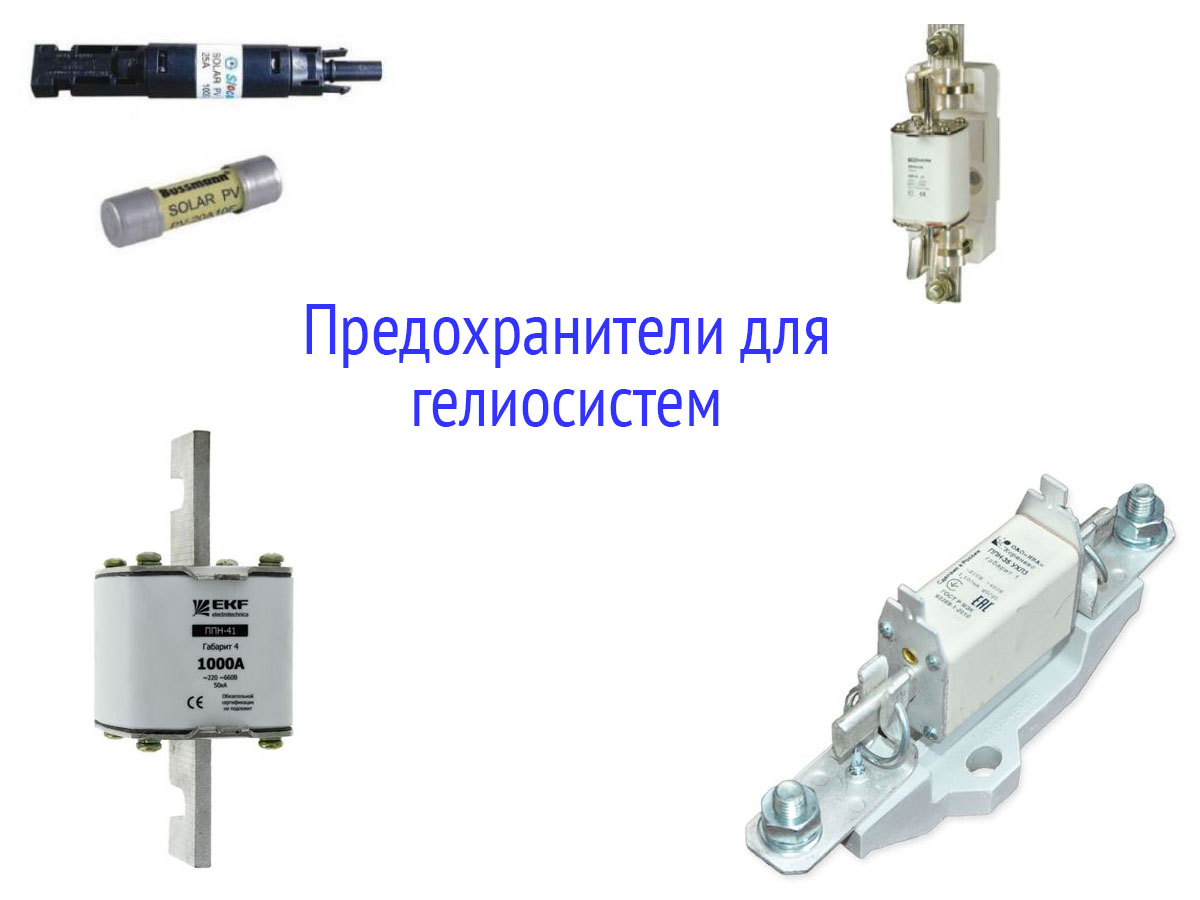

На рынке представлены плавкие предохранители серии ППН с номиналами от 16 до 630 А, использующие плавкую вставку gG-gL. Эти предохранители отличаются компактными размерами и весом около 200 грамм. Их можно устанавливать непосредственно на клемму аккумулятора с помощью специального держателя или в разрыв проводки. Данные модели функционируют в температурном диапазоне от -40 до +125 градусов. Контакты выполнены из меди, а уровень защиты от пыли и влаги соответствует стандарту IP44.

Также предусмотрена возможность замены сгоревшей плавкой вставки.

В магазинах доступны плавкие предохранители для солнечных систем с клеммами МС4 и номиналом 20 ампер. Эти устройства обеспечивают защиту от пыли и влаги в соответствии со стандартом IP67. Для контактов могут использоваться как медь, так и позолоченное серебро. Производители предусмотрели возможность замены плавкой вставки.

Как выбрать предохранитель для аккумулятора?

Выбор предохранителя для аккумулятора — это важный процесс, который требует внимательного подхода и учета нескольких ключевых факторов. Правильный выбор предохранителя поможет защитить аккумулятор и электрическую систему автомобиля от возможных повреждений, вызванных коротким замыканием или перегрузкой.

Первым шагом в выборе предохранителя является определение его номинала. Номинал предохранителя измеряется в амперах и должен соответствовать максимальному току, который может проходить через цепь. Для этого необходимо знать характеристики аккумулятора и электрической системы, в которую он будет установлен. Обычно рекомендуется выбирать предохранитель с номиналом, который немного выше, чем максимальный рабочий ток, но не превышает допустимые значения для проводки и компонентов системы.

Следующий аспект — это тип предохранителя. Существует несколько типов предохранителей, включая стеклянные, керамические и полимерные. Каждый из них имеет свои особенности и предназначен для определенных условий эксплуатации. Например, стеклянные предохранители часто используются в легковых автомобилях, тогда как керамические могут быть более устойчивыми к высоким температурам и механическим повреждениям.

Также важно учитывать место установки предохранителя. Предохранитель должен быть установлен в доступном месте, чтобы в случае необходимости его можно было легко заменить. Кроме того, необходимо обеспечить защиту предохранителя от влаги и загрязнений, что может негативно сказаться на его работе.

Не менее важным является качество предохранителя. Рекомендуется выбирать продукцию от известных производителей, так как это гарантирует надежность и долговечность устройства. Некачественные предохранители могут не сработать в случае перегрузки, что приведет к повреждению аккумулятора или других компонентов электрической системы.

Наконец, стоит обратить внимание на дополнительные функции предохранителей, такие как наличие индикаторов срабатывания или возможность автоматического восстановления. Эти функции могут значительно упростить процесс обслуживания и диагностики электрической системы автомобиля.

В заключение, выбор предохранителя для аккумулятора — это процесс, который требует учета множества факторов, включая номинал, тип, место установки и качество устройства. Правильный выбор предохранителя обеспечит надежную защиту аккумулятора и электрической системы, что в свою очередь повысит безопасность и долговечность автомобиля.

Вопрос-ответ

За что отвечает предохранитель на аккумуляторе?

Обычно расположенный на положительной клемме аккумулятора, предохранитель аккумулятора предназначен для предотвращения повреждения электрической системы в случае короткого замыкания.

Что произойдет, если предохранитель аккумулятора выйдет из строя?

После перегорания предохранителя соответствующие системы не будут работать до тех пор, пока предохранитель не будет заменен. Но необходимо провести диагностику электрооборудования, чтобы убедиться, что проблема не исчезнет.

Для чего нужен предохранитель простыми словами?

Электрический предохранитель – это коммутационное устройство, которое предназначено для защиты элементов электроустановок от перегрузок и коротких замыканий путем размыкания электрической цепи.

Для чего нужен предохранитель аккумулятора?

Предохранитель аккумулятора — это важнейшее устройство защиты от перегрузки по току, предназначенное для прерывания подачи электроэнергии путём перегорания, когда ток превышает безопасный уровень. Это защищает вашу систему от повреждения оборудования, расплавления проводов и потенциальной опасности возгорания.

Советы

СОВЕТ №1

Регулярно проверяйте состояние предохранителя на аккумуляторе. Это поможет избежать неожиданных поломок и обеспечит надежную работу электрической системы вашего автомобиля.

СОВЕТ №2

При замене предохранителя всегда используйте аналогичный по характеристикам. Неправильный предохранитель может привести к перегреву или повреждению электрических компонентов.

СОВЕТ №3

Обратите внимание на знаки и инструкции на предохранителе. Они помогут вам понять, какие именно цепи защищает данный предохранитель и каковы его параметры.

СОВЕТ №4

Если предохранитель часто перегорает, это может быть признаком более серьезной проблемы в электрической системе. В таком случае рекомендуется обратиться к специалисту для диагностики.
