Что представляет собой солнечный воздушный коллектор и его устройство?

Воздушный солнечный коллектор — это эффективное решение для обогрева помещений с использованием солнечной энергии. В условиях роста цен на энергоносители и поиска альтернативных источников тепла такие устройства становятся актуальными. В статье рассмотрим основные виды солнечных воздушных коллекторов, их устройство и принципы работы, что поможет читателям понять, как использовать солнечную энергию для повышения комфорта в домах и снижения затрат на отопление.

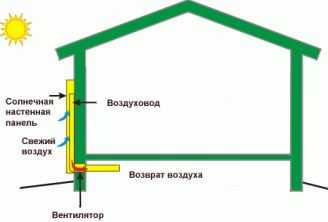

Как работает воздушный солнечный коллектор и его особенности?

Воздушный солнечный коллектор можно считать одной из самых простых конструкций, предназначенных для преобразования солнечной энергии. Практически каждый знаком с понятием теплицы. Солнечные лучи проникают через прозрачное покрытие (например, стекло или поликарбонат) и удерживаются в закрытом пространстве. Для обеспечения циркуляции воздуха в коллекторе используется еще одно физическое явление: нагретый воздух легче холодного, поэтому он поднимается вверх, что способствует его движению внутри устройства. Однако зачастую в таких коллекторах устанавливается принудительная вентиляция.

Проще говоря, в воздушный коллектор поступает холодный воздух, а выходит уже нагретый. Уровень нагрева может значительно варьироваться в зависимости от типа устройства и климатических условий, в которых оно используется. Самым простым вариантом является плоский абсорбер. В его конструкции присутствуют поглощающая панель, трубки и вентилятор, если коллектор оснащен принудительной вентиляцией. Устройство устанавливается на стену помещения, которое планируется обогревать, а затем выполняются вход и выход патрубков в здание с подключением к системе вентиляции. С помощью труб можно организовать обогрев всех помещений в доме, но для этого потребуется мощный коллектор с большой площадью.

Поглощающая схема коллектора включает абсорбер, теплоизоляцию и светопропускающее покрытие. Все эти элементы размещаются в специальном коробе. Для сохранения тепла боковые стенки и задняя часть утепляются теплоизоляцией. На теплоизоляционный слой укладывается абсорбер, который обычно изготавливается из металла (алюминий или медь). Его окрашивают в черный матовый цвет, что позволяет максимально эффективно собирать солнечное излучение. Ключевым свойством абсорбера является его теплопроводность.

Завершающим этапом является создание прозрачного защитного покрытия. В качестве покрытия могут использоваться стекло, прозрачный пластик или поликарбонат. Чаще всего именно поликарбонат выбирают те, кто изготавливает воздушный коллектор самостоятельно, так как он дешевле и по эффективности не сильно уступает стеклу. После этого остается только подключить входные и выходные патрубки для подачи и выхода воздуха.

Если принудительная вентиляция отсутствует, воздух может циркулировать благодаря естественным процессам. Нагретый воздух поднимается вверх, а холодный опускается вниз. Однако такое исполнение встречается довольно редко, так как при медленной циркуляции воздуха происходят значительные потери тепла. Поэтому в большинстве случаев в систему устанавливается вентилятор, который увеличивает скорость циркуляции и снижает потери тепла. Конечно, это влечет за собой дополнительные расходы на электроэнергию для питания вентилятора.

Важно понимать, что теплопроводность воздуха значительно ниже, чем у воды. Это означает, что по эффективности воздушный коллектор значительно уступает жидкостному. Все соединения и стыки должны быть тщательно изолированы, чтобы избежать потерь тепла. Рекомендуется устанавливать воздушный коллектор на стене здания. Если его разместить отдельно, потери на трубах могут существенно снизить эффективность установки.

Несмотря на свои недостатки, воздушный коллектор прекрасно подходит для подогрева воздуха в помещении при разнице температур снаружи и внутри не более 15-17 градусов. Если требуется более сильный обогрев, лучше использовать жидкостный аппарат. Чаще всего солнечные коллекторы с воздушным энергоносителем применяются в различных установках для сушки овощей в сельском хозяйстве. Реже они используются в системах рекуперации воздуха, но довольно часто встречаются в частном секторе для отопления домов. Воздушные модели не могут полностью заменить жидкостные коллекторы, но при определенных условиях способны снизить расходы на коммунальные услуги.

Солнечный воздушный коллектор представляет собой устройство, предназначенное для преобразования солнечной энергии в тепловую. Эксперты отмечают, что его основная функция заключается в нагреве воздуха, который затем может использоваться для обогрева помещений или вентиляции. Устройство состоит из нескольких ключевых компонентов: солнечного поглотителя, изоляционного слоя и воздуховодов. Поглотитель, обычно выполненный из черного материала, эффективно поглощает солнечные лучи, преобразуя их в тепло. Изоляция предотвращает потери тепла, а воздуховоды обеспечивают циркуляцию нагретого воздуха. По мнению специалистов, такие коллекторы являются экологически чистым и экономически выгодным решением для отопления, особенно в регионах с высоким уровнем солнечной активности.

https://youtube.com/watch?v=KKK6spmYB5Y

Преимущества и недостатки воздушных коллекторов

Преимущества воздушных коллекторов:

• Простота;
• Дешевизна;
• Эффективны при использовании в системах сушки.

Недостатки:

• низкий КПД;
• низкая теплоёмкость воздуха (это приводит к увеличению габаритов таких установок);
• для увеличения эффективности приходится интегрировать коллектор в обогреваемого помещения.

Интересные факты

Вот несколько интересных фактов о солнечных воздушных коллекторах и их устройстве:

1. Принцип работы: Солнечные воздушные коллекторы используют солнечную энергию для нагрева воздуха, который затем может быть использован для обогрева помещений или горячего водоснабжения. Они работают по принципу конвекции: солнечные лучи нагревают поверхность коллектора, и теплый воздух поднимается, вытесняя холодный.

2. Эффективность и простота конструкции: Солнечные воздушные коллекторы имеют относительно простую конструкцию, что делает их доступными для самостоятельного изготовления. Обычно они состоят из черной металлической или пластиковой поверхности, которая поглощает солнечное тепло, и системы воздуховодов для распределения нагретого воздуха.

3. Экологические преимущества: Использование солнечных воздушных коллекторов способствует снижению потребления ископаемых видов топлива и уменьшению выбросов углекислого газа. Это делает их важным элементом в переходе к более устойчивым и экологически чистым источникам энергии, особенно в регионах с высоким уровнем солнечной инсоляции.

https://youtube.com/watch?v=CT2g_H45rws

Варианты исполнения воздушных коллекторов

Технология в общем виде

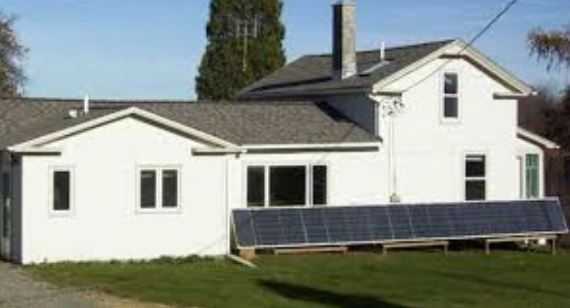

Короб с абсорбером всегда устанавливается на южной стороне строения, на фасаде или на крыше. Габариты выбираются в зависимости от объёма отапливаемого помещения. В принципе, размер ограничен только габаритами самой стены помещения и финансовыми возможностями. Первым делом изготавливается каркас коллектора. Можно использовать брус или доски.

Если делаете из досок, то каркас всё равно придётся усилить брусом. Перекрытия из бруса нужно сделать по длине корпуса из расчёт 1 на 1─1,5 метра. Без этого не будет достигнута прочность конструкции. При использовании стекла или стеклопакета в качестве покрытия каркас нужно упрочнить обязательно. Иначе стекло долго не проживёт.

После изготовления корпус закрепляется на стене дома. Все щели, которые имеются между корпусом и стеной изолируются монтажной пеной. По боковым сторонам делаются входное и выходное отверстия для подачи и отвода воздуха. Патрубки от них должны сразу входить в дом, а отрезок снаружи нужно обмотать теплоизоляцией.

Что касается абсорбера, то можно встретить разные варианты. Некоторые из них будут описаны ниже. Лучше всего на эту роль подходит сетка из металла. Хорошую эффективность даёт использование перфорированных металлических листов. На роль металла лучше всего подходит алюминий, поскольку имеет высокую теплопроводность и умеренную стоимость. Нагрев будет зависеть и от площади сетки или пластины. Чем она больше, тем лучше будет нагреваться воздух. Но многие из нас имеют ограниченные финансовые возможности и такую роскошь, как алюминиевая сетка может позволить не каждый. Так, что в большинстве случаев используется простая металлическая сетка. Поверхность абсорбера покрывается чёрной матовой краской для увеличения селективных свойств.

На отверстия нужно сделать клапан, чтобы в холодное время года обратно в помещение не поступал холодный воздух. Для этой цели можно использовать кусок полиэтилена, который крепится на отверстии за верхнюю часть. Кроме того, необходимо на входе в коллектор установить мелкую сетку, выполняющую роль фильтра. Это защита от падания пыли и грязи. Если этого не сделать, стекло или поликарбонат быстро загрязнятся и пропускание солнечных лучей (значит, и КПД) значительно ухудшится. Периодически сетку нужно промывать, чтобы устранять пыль, и поддерживать пропускную способность на нормальном уровне.

Потом нужно установить прозрачный защитный слой. Это может быть закалённое стекло, разные виды поликарбоната, прозрачный шифер, стеклопакет или что-то другое. Главное, не забыть, что короб солнечного коллектора должен быть герметичным, и надёжно заделать все щели. Стеклопакет подойдёт лучше всего, но он стоит гораздо дороже, зато есть разные виды более доступного поликарбоната. По такой схеме можно сделать своими руками обогрев курятника или любого другого хозяйственного строения.

Потом устанавливается защитный слой на верхнюю часть солнечного коллектора. Если используется стекло, то оно должно быть закалённым. А также применяют прозрачный шифер, стеклопакеты, поликарбонат. Чтобы короб был герметичен, нужно все швы заделать герметиком. В результате можно изготовить просто воздушный коллектор для обогрева хозяйственных построек или помещения в доме.

https://youtube.com/watch?v=lhQKhfv4Nq4

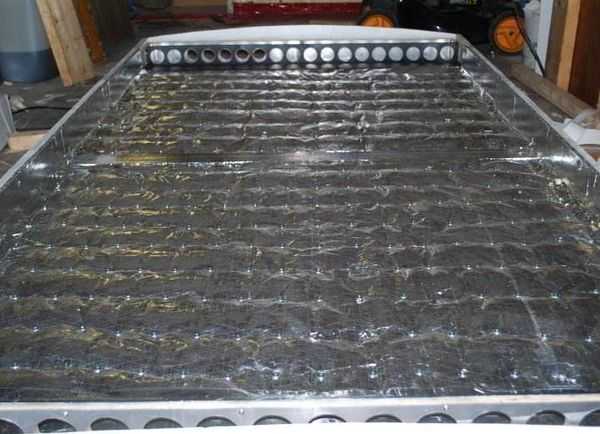

С использованием водосточных труб

Солнечные коллекторы устанавливаются на всю стену обогреваемого помещения. В осенний и весенний периоды такая система позволяет значительно сократить расходы на отопление. При выборе материалов важно учитывать размеры конструкции. Каркас изготавливается из деревянных досок, дополнительно усиленных брусом, а задняя стенка выполняется из влагостойкой фанеры толщиной не менее 10 мм. Абсорбер создается из водосточных труб, предпочтительно прямоугольной формы. В качестве основы используется тонкий алюминиевый лист. Для утепления задней стенки применяется минеральная вата, а боковые стенки корпуса изолируются пенополистиролом.

В общем, процесс сборки коллектора из водосточных труб не отличается от стандартной технологии, описанной ранее. Сначала необходимо создать деревянный корпус в виде открытого ящика, глубина которого должна превышать диаметр труб на 2-3 сантиметра. После изоляции задней и боковых стенок на дно укладывается минеральная вата, которая затем накрывается алюминиевым листом. К нему с помощью монтажной ленты и саморезов прикрепляются трубы.

Длина водосточных труб должна быть такой, чтобы от одного из торцов они заканчивались на расстоянии 20 сантиметров.

Края труб фиксируются деревянной перегородкой с вырезами под трубы. Входное и выходное отверстия располагаются с одной стороны, а с противоположной стороны устанавливаются перегородки для разделения воздушных потоков.

После завершения монтажа все внутренние поверхности воздушного коллектора окрашиваются в черный цвет. После высыхания на конструкцию укладывается стекло или поликарбонат, а все швы тщательно герметизируются. Затем солнечный коллектор устанавливается на южной стороне здания. Рекомендуется обеспечить надежные опоры или даже прикрепить его к стене. Далее к системе вентиляции дома подключаются патрубки, и устанавливается вентилятор для принудительной вентиляции.

Воздушный коллектор на окно

Чтобы не возводить большие конструкции был придуман вариант с воздушным коллектором на окно. Он имеет небольшой вес и легко может быть снят. Нужно сказать, что такой коллектор достаточно эффективен и может неплохо прогреть помещение. Выполняется он из алюминия.

Для изготовления каркас используют алюминиевые рамки. На стеклопакет творение можно будет закрепить, как и москитную сетку.

Для изготовления задней стенки используется лист алюминия средней толщины. В этом случае он не будет мяться. В задней стенке просверливается пара рядов отверстий в нижней и верхней части. В нижние отверстия будет забираться холодный воздух, а из верхних будет выходить нагретый. Сильно нагреваться он, конечно, не будет. Но тёплый – это вполне реально. Алюминиевый лист можно закрепить, используя фольгированный скотч. Им можно прихватить лист посередине и по углам. Для укрепления задней стенки ещё можно установить профиль из алюминия.

В качестве абсорбер может быть использована фольга чёрного цвета, используемая в фотографии. Но найти её проблематично. И обычно проблема решается установкой алюминиевого листа, покрашенного в чёрный цвет. По габаритам этот лист соответствует задней стенке. Крепите его тем же фольгированным скотчем ставите верхнюю рамку. Сверху она фиксируется тем же скотчем по периметру.

На роль пропускающего солнечный свет покрытия годится плёнка. Можно взять ту, в которую оборачивают продукты. У коллектора корпус должен герметичен. После сборки солнечный коллектор устанавливается на окно, выходящее на южную сторону.

Солнечный воздушный коллектор из профнастила

Этот тип конструкции напоминает квадратные водосточные трубы, однако он более прост в изготовлении и требует меньше времени на сборку. Для него создаётся короб нужного размера из досок и бруса. Дно изготавливается из фанеры, на которую укладывается минеральная вата. Не забудьте сделать отверстие в дне для выхода воздуха. Затем устанавливается профнастил, который окрашивается в матовый черный цвет. Важно, чтобы профнастил имел высокий профиль. В листе необходимо проделать перфорацию для обеспечения циркуляции воздуха.

Сверху конструкция обшивается поликарбонатом, и проводится качественная изоляция. Важно предусмотреть отверстие для всасывания холодного воздуха и выхода нагретого. Для последнего следует установить вентилятор. Солнечный воздушный коллектор такого типа способен нагревать воздух на 20─25 градусов выше температуры наружного воздуха. Этого достаточно для поддержания комфортного микроклимата, при этом обеспечивается постоянный приток свежего воздуха.

Существует множество вариантов солнечных воздушных коллекторов. Например, можно использовать пивные банки. Все возможные примеры в одной статье охватить невозможно.

Сравнение с другими типами солнечных коллекторов

Солнечные коллекторы можно разделить на несколько типов, включая плоские, вакуумные и концентраторы. Каждый из этих типов имеет свои особенности, преимущества и недостатки, что делает их более или менее подходящими для различных условий эксплуатации.

Плоские солнечные коллекторы представляют собой наиболее распространенный тип. Они состоят из плоской панели, которая содержит теплообменник и изолированную заднюю стенку. Плоские коллекторы эффективно поглощают солнечное излучение и могут использоваться для нагрева воды в бытовых системах. Их преимущества включают простоту конструкции, низкую стоимость и легкость установки. Однако они менее эффективны в условиях низкой солнечной активности и могут терять тепло из-за конвекции и излучения.

Вакуумные солнечные коллекторы работают на основе принципа термоса, где трубки с теплоносителем находятся в вакууме. Это позволяет значительно снизить теплопотери и повысить эффективность нагрева, особенно в холодную погоду. Вакуумные коллекторы могут достигать более высоких температур, что делает их идеальными для отопления и горячего водоснабжения в условиях низкой солнечной активности. Однако их стоимость выше, и они требуют более тщательного ухода.

Концентрирующие солнечные коллекторы используют зеркала или линзы для фокусировки солнечного света на небольшую площадь, что позволяет достигать высоких температур. Эти системы чаще всего применяются в крупных солнечных электростанциях и требуют значительных площадей для установки. Они обеспечивают высокую эффективность, но их сложная конструкция и высокая стоимость делают их менее подходящими для индивидуального использования.

Сравнивая солнечные воздушные коллекторы с другими типами, можно отметить, что они обладают уникальными преимуществами. Во-первых, они обеспечивают нагрев воздуха, что делает их идеальными для обогрева помещений, в отличие от водяных коллекторов. Во-вторых, солнечные воздушные коллекторы обычно проще в установке и обслуживании, так как не требуют сложных систем водоснабжения и насосов. Однако их эффективность может быть ниже в условиях низкой солнечной активности по сравнению с вакуумными и концентрирующими коллекторными системами.

Таким образом, выбор типа солнечного коллектора зависит от конкретных потребностей пользователя, климатических условий и бюджета. Солнечные воздушные коллекторы могут стать отличным решением для тех, кто ищет доступный и эффективный способ обогрева воздуха в помещениях, особенно в регионах с достаточным количеством солнечных дней в году.

Вопрос-ответ

Что такое солнечный коллектор?

Солнечный коллектор — это устройство, предназначенное для преобразования солнечной энергии в тепловую, которое используется для нагрева воды или воздуха. Он состоит из поглощающей поверхности, которая нагревается под воздействием солнечных лучей, и системы, передающей это тепло в теплоноситель, обычно воду или антифриз. Солнечные коллекторы широко применяются в системах отопления, горячего водоснабжения и в солнечных энергетических установках.

Что такое воздушный коллектор?

Воздушные коллекторы. Коллектор для сжатого воздуха, иногда называемый разветвителем или гребёнкой, выполняет вспомогательную функцию в пневмосистемах. Его основное назначение — распределение сжатого воздуха от одного источника к нескольким потребителям или устройствам.

Можно ли использовать солнечный коллектор зимой?

Солнечный коллектор зимой вполне можно использовать. Важно только делать это правильно. Ведь зима дает низкие температуры, но при этом солнечные дни все равно бывают. Солнечные батареи могут работать на поддержание вашей системы отопления, только важно зимой убирать снег и другие осадки с самой панели.

Советы

СОВЕТ №1

Перед покупкой солнечного воздушного коллектора, тщательно изучите его характеристики и эффективность. Обратите внимание на коэффициент преобразования солнечной энергии в тепло, а также на материалы, из которых изготовлен коллектор. Это поможет вам выбрать наиболее подходящую модель для ваших нужд.

СОВЕТ №2

Убедитесь, что место установки коллектора хорошо освещается солнечными лучами в течение дня. Правильное расположение устройства может значительно повысить его производительность. Избегайте теней от деревьев, зданий или других препятствий.

СОВЕТ №3

Регулярно проводите техническое обслуживание вашего солнечного воздушного коллектора. Очистка поверхности от пыли и грязи, а также проверка герметичности соединений помогут поддерживать его эффективность на высоком уровне и продлить срок службы устройства.

СОВЕТ №4

Рассмотрите возможность интеграции солнечного воздушного коллектора с другими системами отопления или вентиляции в вашем доме. Это может повысить общую энергоэффективность и снизить затраты на отопление в холодное время года.
