Блок предохранителей автомобиля ВАЗ 2114 Лада

Блок предохранителей автомобиля ВАЗ 2114 обеспечивает надежную работу электрической системы, защищая компоненты от коротких замыканий и перегрузок. В статье рассмотрим структуру и расположение предохранителей, а также их назначение в двух монтажных блоках: под капотом и в салоне. Знание устройства блока предохранителей поможет водителям быстро выявлять и устранять электрические неисправности, что повысит безопасность и комфорт эксплуатации автомобиля.

Функции и типы предохранителей

Защитный элемент служит для предотвращения повреждений и перегрева оборудования в условиях перегрузок. Когда на устройство подаются токи, превышающие его допустимые значения, или возникает короткое замыкание, участок цепи оказывается под угрозой. Для защиты в цепь устанавливаются предохранители, которые при возникновении опасной ситуации разрываются и размыкают контакт.

Эта функция достигается благодаря особой конструкции элемента. Он защищен корпусом, выполненным из специального стекла или высокопрочной керамики. Внутри находятся контакты, рабочая нить и плавкий элемент. Контакты предназначены для подключения к цепи. Плавкий элемент, изготовленный из проводника или сплава токопроводящих металлов, плавится при прохождении через него избыточного тока. При мгновенном разрыве цепи возникает электрическая дуга, которая может вызвать искры. Для гашения дуги в предохранитель встроена нить.

В зависимости от величины напряжения и тока выделяют несколько типов предохранителей. Каждый элемент имеет две характеристики силы тока: номинальный ток вставки и номинальный ток корпуса, достаточный для его разрушения. В автомобилях ВАЗ 2114 используются низковольтные быстродействующие защитные элементы.

В зависимости от назначения предохранители маркируются двумя типами: g и a. Первый тип способен выдерживать превышение номинального тока в течение длительного времени, что необходимо для запуска электродвигателей. Такой защитный элемент может защитить как от перегрузки, так и от короткого замыкания. Второй класс предохранителей предназначен исключительно для защиты от короткого замыкания и высоких токов.

В зависимости от того, на какой ток рассчитан защитный элемент, его обозначают различными цветами, что упрощает поиск неисправностей в электрических схемах.

Голубые устройства размыкают цепь при превышении 15 А, желтые — при 20 А, а белые — при 25 А. Самый мощный предохранитель — зеленый, рассчитанный на 30 А.

Эксперты отмечают, что блок предохранителей автомобиля ВАЗ 2114 играет ключевую роль в обеспечении безопасности электрической системы. Он защищает различные компоненты автомобиля от перегрузок и коротких замыканий, что особенно важно для надежной работы электроники. Специалисты рекомендуют регулярно проверять состояние предохранителей, так как их выход из строя может привести к серьезным неисправностям. Замена предохранителей должна проводиться с учетом их номиналов, чтобы избежать повторных поломок. Кроме того, важно следить за состоянием самого блока, так как коррозия или механические повреждения могут снизить его эффективность. В целом, правильное обслуживание блока предохранителей способствует долговечности автомобиля и повышает уровень безопасности на дороге.

https://youtube.com/watch?v=WLuxHX0hxi0

У ВАЗ 2114 предусмотрены два блока

Электрическая схема предохранителей ВАЗ 2114 предусматривает разделение на два монтажных блока:

• под капотом;
• в салоне.

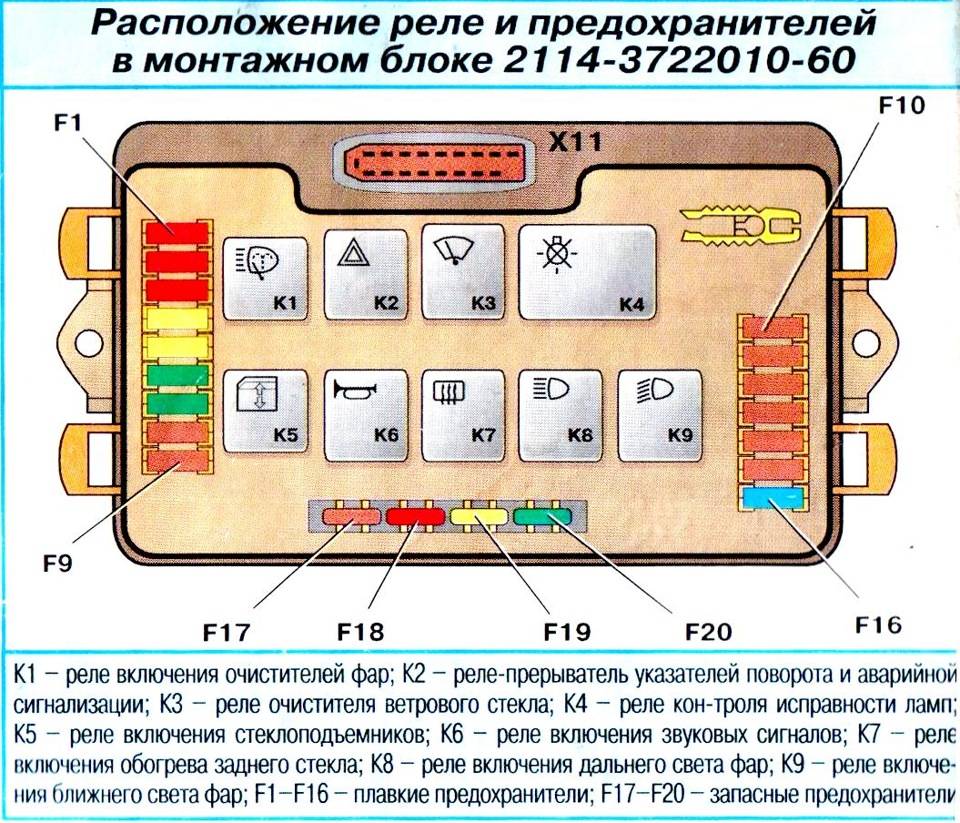

Основной комплект приборов вмонтирован под капотом с левой стороны (если смотреть с позиции водителя). Крышка из пластика держится на фиксаторах, при помощи которых легко отщёлкивается и ее после этого можно снять. Внутренняя сторона этой крышки оборудована схемой расположения, где указаны величины номинальной силы тока для каждого элемента. Подробная электрическая схема монтажного блока с порядком подведения контактов к штекерам изображена в руководстве по эксплуатации Лада 2114.

Не допускается вставка предохранителя, ампераж которого превышает допустимые значения в схеме. Это ставит под угрозу электрооборудование. В правом верхнем углу монтажного блока предусмотрен пинцет. Конструкцией данного блока предусмотрено семнадцать рабочих предохранителей (которые схематично названы F1-F16) и четыре резервных защитных элемента (F17-F20): серый (2 А), розовый (4 А), жёлтый (20 А); зелёный (30 А).

Второй монтажный блок ВАЗ 2114 располагается в салоне под бардачком, справа от центральной приборной консоли. Добраться до него можно, отодвинув назад до упора пассажирское кресло. В состав этого монтажного блока включен защитный элемент для бензонасоса (с номинальным током 15 А). Остальные ЗЭ предназначены для защиты реле вентилятора, датчика скорости (встроенного в КПП), датчика массового расхода воздуха.

Номинальный ампераж элемента — 7,5 А. С такой же номинальной силой тока предусмотрен элемент для блока зажигания и ЭБУ.

Интересные факты

Вот несколько интересных фактов о блоке предохранителей автомобиля ВАЗ 2114 Лада:

1. Компактность и функциональность: Блок предохранителей ВАЗ 2114 спроектирован таким образом, чтобы занимать минимальное пространство в салоне автомобиля, при этом обеспечивая защиту для множества электрических систем. Он включает в себя предохранители для освещения, системы зажигания, стеклоподъемников и других важных компонентов.

2. Легкость в обслуживании: Блок предохранителей расположен в доступном месте, что упрощает процесс замены предохранителей. Водители могут легко проверить состояние предохранителей и заменить их при необходимости, что способствует более быстрому устранению электрических неисправностей.

3. Индикаторы неисправностей: В некоторых версиях ВАЗ 2114 предусмотрены индикаторы, которые сигнализируют о сгоревших предохранителях. Это позволяет водителю быстро определить, какой именно предохранитель вышел из строя, и принять меры для его замены, что повышает безопасность и надежность автомобиля.

https://youtube.com/watch?v=2xDxqJW3Qms

Что защищают предохранители ВАЗ?

Чтобы быстро определить причины неисправностей в электрической системе ВАЗ 2114, важно не только знать цветовые коды предохранителей, но и понимать их назначение. Это значительно ускоряет процесс диагностики.

Номинальные токи предохранителей Лады:

• 7,5 А;
• 10 А;
• 15 А;
• 20 А;
• 30 А.

Предохранители F1 и F2 рассчитаны на ток в 10 А. Первый из них защищает лампочки заднего противотуманного света от перегрева. Второй предохранитель отвечает за работу указателей поворота, аварийной сигнализации и реле, управляющих этими устройствами.

Предохранители F3, F4 и F8-F15 имеют максимальный ток 7,5 А. Они предназначены для защиты лампочек внутреннего освещения салона, освещения багажника и индикаторов на панели приборов. Один из этих предохранителей защищает цепь подогрева заднего стекла. Эти элементы предотвращают короткое замыкание в цепях ламп левых и правых противотуманных фар. Предохранитель F10 отвечает за освещение номерного знака, приборной панели и пространства под капотом. Остальные предохранители на 7,5 А защищают фары (габаритные огни, ближний и дальний свет).

Предохранитель на 15 А необходим для защиты различных компонентов, среди которых обмотка генератора, лампы давления масла и температуры тормозной жидкости. Предохранитель F5 на 20 А отвечает за звуковой сигнал и электродвигатель, который вращает вентилятор системы охлаждения.

Самые мощные предохранители на 30 А защищают электрические контакты стеклоподъемников, электродвигатели отопителя, омывателя лобового стекла и очистителя фар.

Замена предохранителя ВАЗ 2114

Зачастую поломки электрооборудования автомобиля вызваны сгоревшим предохранителем. Прежде, чем проверять узлы, контакты, проводку на предмет повреждений, всегда в первую очередь проверяются предохранители. Если целостность элемента нарушена, его попросту нужно заменить.

Для начала определяем, какой прибор неисправен и где находится его предохранитель. При дальнейшем поиске и устранения неисправности надо отсоединить клемму «—» аккумулятора. Откройте капот, снимите крышку монтажного блока ВАЗ 2114, возьмите пинцет и вытяните предохранитель, который предположительно перегорел. Не используйте металлическую отвертку или другие инструменты для работы с предохранителями.

Существуют внешние признаки, по которым визуально можно определить, сгорел или нет. Но самая надежная проверка — при помощи тестера. Выставляем мультиметр в режим прозвонки и прикладывает щупы к контактам ЗЭ. Если изделие исправно, то тестер покажет сопротивление 0 и издаст звуковой сигнал.

Если плавкий элемент разрушен, предохранитель подлежит замене. Стоимость изделия варьируется в пределах 150–350 рублей, в зависимости от типа.

https://youtube.com/watch?v=oguaKgZpRhE

Проблемы и неисправности блока предохранителей

Блок предохранителей автомобиля ВАЗ 2114 Лада играет ключевую роль в обеспечении надежной работы электрической системы автомобиля. Однако, как и любое другое устройство, он подвержен различным проблемам и неисправностям, которые могут привести к сбоям в работе электрооборудования. Рассмотрим наиболее распространенные проблемы, с которыми могут столкнуться владельцы данного автомобиля.

Одной из самых частых неисправностей является перегоревший предохранитель. Это может произойти из-за короткого замыкания, перегрузки электрической цепи или износа самого предохранителя. При этом важно знать, что каждый предохранитель отвечает за определенную электрическую цепь, и его перегорание может привести к отключению отдельных компонентов, таких как фары, стеклоподъемники или система сигнализации. Для диагностики достаточно визуально осмотреть предохранители на наличие повреждений или использовать мультиметр для проверки их работоспособности.

Еще одной распространенной проблемой является коррозия контактов в блоке предохранителей. Влага и грязь могут накапливаться в соединениях, что приводит к плохому контакту и, как следствие, к сбоям в работе электрических систем. Регулярная проверка и очистка контактов помогут предотвратить эту проблему. Рекомендуется использовать специальные средства для защиты от коррозии, чтобы продлить срок службы блока предохранителей.

Также стоит обратить внимание на сам блок предохранителей. Со временем он может подвергаться механическим повреждениям, что может привести к его деформации или поломке. В таких случаях необходимо заменить блок предохранителей целиком, так как восстановление может быть неэффективным и небезопасным.

Не стоит забывать и о проводке, соединяющей блок предохранителей с другими компонентами автомобиля. Износ изоляции проводов, их перегибы или повреждения могут привести к коротким замыканиям и другим электрическим проблемам. Регулярная проверка состояния проводки и ее замена при необходимости помогут избежать серьезных неисправностей.

В заключение, блок предохранителей автомобиля ВАЗ 2114 Лада может столкнуться с различными проблемами, которые требуют внимательного подхода к диагностике и ремонту. Регулярное обслуживание и профилактика помогут сохранить его работоспособность и предотвратить более серьезные неисправности в электрической системе автомобиля.

Вопрос-ответ

Как понять, что вышел из строя блок предохранителей?

Предохранитель демонтируется. Мультиметр переводится в режим измерения сопротивления. После щупы прибора прикладываются к выводам запчасти. Если мультиметр показывает нулевое сопротивление и раздается звуковой сигнал, то деталь в порядке. Если сигнал отсутствует, а на экране цифра 1, ‒ перегорела.

Какой блок ЭБУ на ВАЗ 2114?

Блок управления двигателем (ЭБУ) ВАЗ 2114 М73 21114-11 ЕВРО-3 Элкар 21114-1411020-11.

За что отвечает предохранитель F16 ВАЗ 2114?

Пред Ф16 отвечает за: указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).

Сколько стоит блок на ВАЗ 2114?

От 2790,00 р.

Советы

СОВЕТ №1

Перед тем как проверять или заменять предохранители, обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрического удара.

СОВЕТ №2

Регулярно проверяйте состояние предохранителей, особенно перед длительными поездками. Если предохранитель перегорел, это может указывать на наличие более серьезной проблемы в электрической системе автомобиля.

СОВЕТ №3

Используйте предохранители только рекомендованного типа и номинала, указанных в инструкции по эксплуатации автомобиля. Неправильный предохранитель может привести к повреждению электрических компонентов.

СОВЕТ №4

При замене предохранителей всегда обращайте внимание на их расположение в блоке. Используйте схему, которая обычно находится на крышке блока предохранителей, чтобы избежать путаницы и ошибок.
